Ürün Tanımı

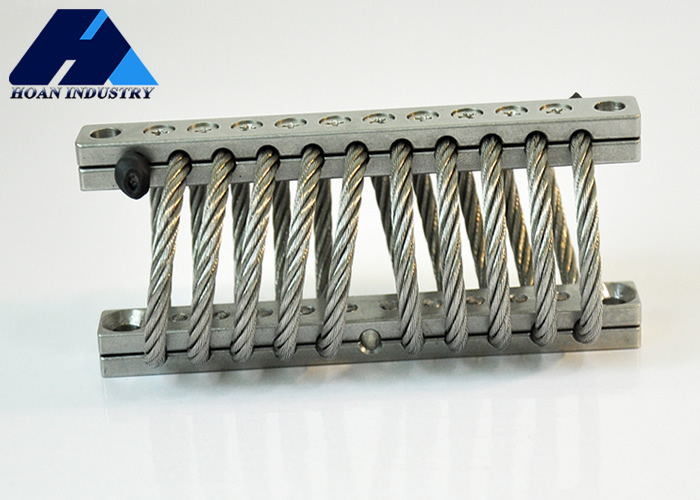

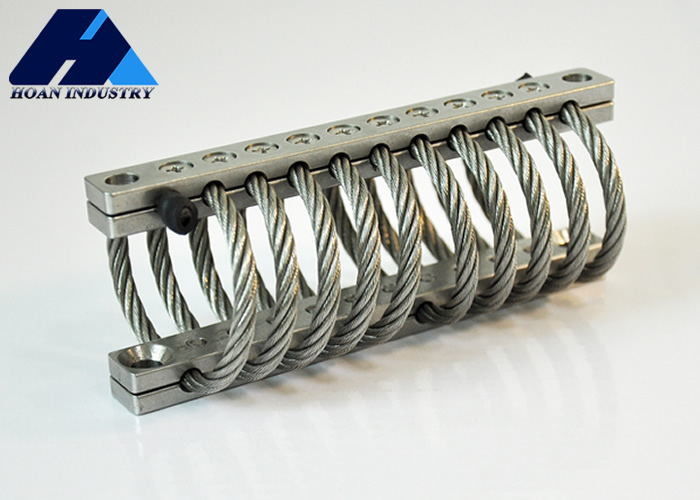

Özelleştirilebilir Titreşim Şok Kontrolü JGX-0480 Kompakt Tel Halat İzolatörü

JGX tel halat izolatörü, her iki ucunda sabit destek bileşenleri bulunan çok telli tel halatlardan yapılmış çok yönlü bir titreşim kontrol cihazıdır. Çelik tel halatların doğal esnekliği ve esnekliği sayesinde binalara ve mekanik ekipmanlara titreşim ve şok iletimini etkili bir şekilde azaltır veya ortadan kaldırır, ekipmanı korur ve operasyonel stabiliteyi artırır.

Montaj Seçenekleri

Boyut Parametreleri

Modeli	"H"±3,30	"K"	Birim Ağırlığı	Montaj Seçenekleri	Delik İçinden (mm)	Konu (mm)	Lavabo (°)
JGX-0480D-75A	30	36	0,304	D	∅6,9±0,13	M6 × 1,0	90
JGX-0480D-72A	33	38	0.32
JGX-0480D-61A	36	41	0,336	B,D,E
JGX-0480D-59A	38	43	0,336	A,B,C,D,E,S
JGX-0480D-52A	41	46	0,352
JGX-0480D-50A	43	48	0,4
JGX-0480D-37A	51	58	0,416
JGX-0480D-24A	54	75	0,432
JGX-0480D-18A	62	88	0,448
JGX-0480D-12A	81	107	0,464

Teknik Veriler - Dikey Yük

Eğri No.	Modeli	Maksimum Statik Yük (N)	Maksimum Deformasyon (mm)	Titreşim Sertliği (KN/m)	Darbe Sertliği (KN/m)
1	JGX-0480D-75A	75	8.6	578	363
2	JGX-0480D-72A	72	11.7	455	252
3	JGX-0480D-61A	61	13.7	347	189
4	JGX-0480D-59A	59	15.7	301	152
5	JGX-0480D-52A	52	18.8	244	117
6	JGX-0480D-50A	50	20.8	212	96
7	JGX-0480D-37A	37	26.9	136	58
8	JGX-0480D-24A	24	29.5	82	33
9	JGX-0480D-18A	18	36.6	54	21
10	JGX-0480D-12A	12	52.8	29	10

Teknik Veriler - 45° Yönlü Yük

Eğri No.	Modeli	Maksimum Statik Yük (N)	Maksimum Deformasyon (mm)	Titreşim Sertliği (KN/m)	Darbe Sertliği (KN/m)
1	JGX-0480D-75A	54.5	12.7	341	179
2	JGX-0480D-72A	52.2	16.8	258	126
3	JGX-0480D-61A	44.1	19.8	197	93
4	JGX-0480D-59A	41.7	22.9	172	75
5	JGX-0480D-52A	38.1	26.9	141	58
6	JGX-0480D-50A	35.7	29	123	49
7	JGX-0480D-37A	26.5	38.1	77	28
8	JGX-0480D-24A	18.1	41.7	49	18
9	JGX-0480D-18A	13.9	51.3	33	11
10	JGX-0480D-12A	9.3	74.7	18	5.3

Teknik Veriler - Yanal Yük

Eğri No.	Modeli	Maksimum Statik Yük (N)	Maksimum Deformasyon (mm)	Titreşim Sertliği (KN/m)	Darbe Sertliği (KN/m)
1	JGX-0480D-75A	36.3	8.6	224	224
2	JGX-0480D-72A	36.3	11.7	156	156
3	JGX-0480D-61A	34.1	14.7	112	112
4	JGX-0480D-59A	31.7	16.8	93	93
5	JGX-0480D-52A	29.5	19.8	70	70
6	JGX-0480D-50A	27.2	21.8	60	60
7	JGX-0480D-37A	20.4	27.9	35	35
8	JGX-0480D-24A	5.9	31.0	11	11
9	JGX-0480D-18A	4.1	38.1	5.3	5.3
10	JGX-0480D-12A	2.2	55.9	2.3	2.3

Ürün Özellikleri

Verimli titreşim izolasyon performansı: Titreşim kaynaklarını izole ederek titreşim iletimini etkili bir şekilde emer ve azaltır
Güçlü dayanıklılık: Uzun hizmet ömrü ve zorlu ortamlarda istikrarlı çalışma için dayanıklı çelik tel halattan yapılmıştır
Ayarlanabilir tasarım: Farklı uygulamalara yönelik izolasyon gereksinimlerini karşılayacak şekilde özelleştirilebilir
Kolay kurulum: Belirli kurulum senaryoları için özelleştirme seçenekleriyle basit montaj süreci

Uygulamalar

Bina yapıları
Endüstriyel ekipman
Köprüler
Boru hattı sistemleri
