JGX-1276D-176B Tel Halat Titreşim İzolatörü Progresif Doğrusal Olmayan Sönümleme Eğrisi Sürtünme Enerji Dağılımı

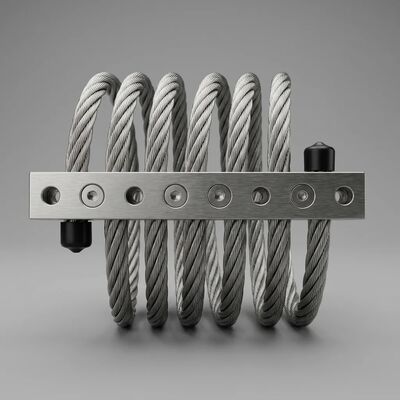

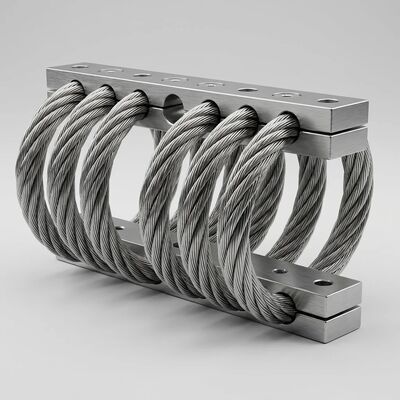

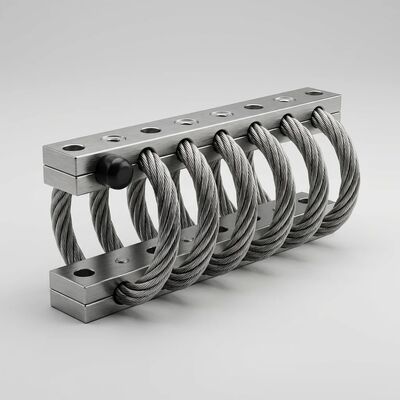

JGX-1276D-176B Tel Halat Titreşim İzolatörü

JGX-1276D-176B, sürekli titreşim ve ara sıra darbe yükleri altında kararlı çalışma gerektiren endüstriyel ekipmanlar için üretilmiş paslanmaz çelik tel halat titreşim izolatörüdür. Tamamen metal yapısı, kauçuk veya elastomer parçaların yaşlanması veya çatlaması söz konusu olmadan aşırı sıcaklıklar, nem, kimyasallar, yağlar, ozon ve aşındırıcı tozlara karşı performansı dengeli tutar.

Çalışma Prensibi

Her izolatör, iki tutma çubuğu arasına helisel döngüler halinde şekillendirilmiş telli paslanmaz çelik kablo ile monte edilir. Önceden şekillendirilmiş kablo döngülerinin elastik esnemesi yay etkisini üretirken, bireysel tel telleri arasındaki kayma teması mekanik enerjiyi ısıya dönüştürür. Bu çift mekanizma, tek bir kompakt bileşende hem yük desteği hem de titreşim zayıflaması sağlar.

Ana Satış Noktaları

• Aşamalı Doğrusal Olmayan Sönümleme Eğrisi - izolatör, küçük genlikli titreşimlere yumuşak tepki verir ve sapma arttıkça giderek daha sert hale gelir, böylece hafif rahatsızlıklar filtrelenirken şiddetli şoklar sağlam bir şekilde kontrol altına alınır.
• Kendi Kendini Düzenleyen Kuru Sürtünme Enerji Dağılımı - sönümleme kuvveti, kablonun tel içi sürtünmesiyle doğal olarak üretilir, titreşim yoğunluğuna göre kendini ayarlar ve akışkan, conta veya bakım gerektirmez.
• Korozyona Dayanıklı Tam Metal Yapı - paslanmaz çelik kablo, alüminyum veya paslanmaz çelik çubuklarla eşleştirilerek dış mekan, deniz ve yıkama ortamlarında uzun hizmet ömrü sunar.

Teknik Özellikler

Malzemeler ve Kaplama

Tutma çubukları paslanmaz çelik veya alüminyum alaşım olarak mevcuttur. Alüminyum çubuklar, standart kullanım için beyaz eloksal veya ekstra yüzey sertliği gerektiren zorlu koşullar için sert eloksal ile kaplanabilir. Kablolar 304 paslanmaz çelik telli telden yapılmıştır.

Çevresel Uyumluluk

Ünite, -55°C ila 120°C çalışma sıcaklığı aralığında, 7Hz ila 15Hz doğal frekans ile güvenilir bir şekilde çalışır. Tamamen metal yapısı UV radyasyonuna, ozona, yağa ve kimyasal saldırılara karşı bağışıklıdır, bu da onu dış mekan kurulumları ve yıkama alanları için uygun hale getirir.

Seçim Rehberi

Ekipman ağırlığına ve çevresel koşullara göre montaj yönünü ve çubuk malzemesini seçin. 176 kg maksimum statik yük derecesi dikey montaj için geçerlidir; izolatörün tasarlanmış sapma aralığında çalıştığından emin olmak için seçim yapmadan önce uygulamanızın dinamik yükünü ve titreşim frekansını doğrulayın.

Uygulamalar

Pompalar, fanlar, kompresörler, jeneratörler, motorlar, santrifüjler, elektronik muhafazalar, iletişim kabinetleri, optik enstrümanlar, HVAC üniteleri ve iletilen titreşim ve taşıma şokundan korunması gereken laboratuvar enstrümanları için uygundur.
