GR2 Serisi
Yenilikçiliğin doğduğu hassas koruma: Hong'an Mikrodalga GR Serisi Tel İzolatörleri

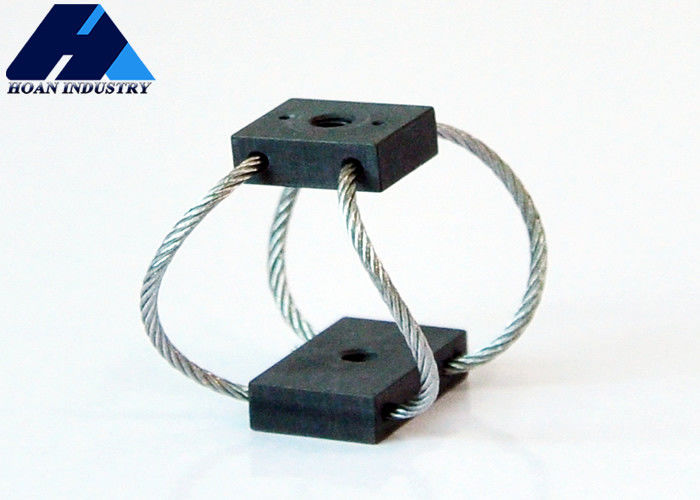

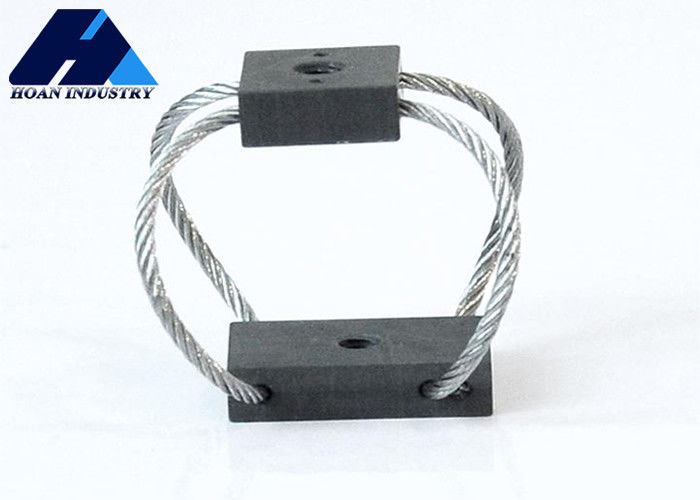

Titreme ve şok kontrolü alanında, Xi'an Hoan Mikrodalga Co., Ltd.'nin GR serisi tel ip izolatörleri.benzersiz tasarım konseptleri ve mükemmel performansları ile çeşitli hassas aletler ve ekipmanlar için kritik koruma sağlarBu izoleatör, canlı bir şekilde " kelebek şeklinde" olarak adlandırılır, sadece zarif görünümü için değil, daha da önemlisi,Kelebek kanatlarına benzer hassas yapısal mekanik özellikleri sayesinde verimli enerji dağılımına ulaşır..
GR serisinin temel sırrı, incelikle örülmüş spiral paslanmaz çelik tel ip yapısında yatıyor.Sayısız yüksek dayanıklı çelik teller, doğrusal olmayan bir amortizasyon sistemi oluşturmak için belirli açılarda sarılırTitreme veya şok olduğunda, küçük sürtünme ve kayma kablo katmanları arasında gerçekleşir, tıpkı birlikte çalışan çok sayıda küçük "bağlantı damper ünitesi" gibi.yıkıcı mekanik enerjinin dağılımı için ısı enerjisine verimli dönüştürülmesiBu eşsiz "kuru sürtünme" amortizasyon mekanizması, GR serisine mükemmel geniş bant titreşim izolasyon yeteneği kazandırır.Özellikle orta yüksek frekanslı titreşimleri ve geçici şokları bastırırken.
Geleneksel kauçuk veya metal yay izolatörleri ile karşılaştırıldığında, Hoan Microwave'in GR serisi yük taşıma kapasitesi, yorgunluk direnci,ve çevresel uyarlanabilirlik (yüksek ve düşük sıcaklıklara direnç), yağ ve korozyon) yapısı yaşlanma sorunlarından muaf, uzun bir hizmet ömrü ve son derece düşük bakım gereksinimleri ile karakterizedir.Ekipmanın uzun süreli istikrarlı çalışması için güvenilir bir garanti sağlamak- Hassas optik platformların yanında, yüksek kaliteli tıbbi görüntüleme ekipmanlarında veya araçların ve gemilerin hassas enstrüman kabinlerinde,Bu "metal kelebek" sessizce hassasiyeti koruma görevini yerine getirirHoan Mikrodalga'nın derin teknik birikimi ve yenilikçi ruhunun canlı bir simgesidir.
Boyut parametresi tablosu
| Model |
Yükseklik ((mm)
± 15
|
Genişliği
(mm)
|
Ağırlık
(kg)
|
Montaj Seçenekleri |
Çukurdan
(mm)
|
İp
(mm)
|
C'sink
(°)
|
| GR2-12A-A |
16 |
20 |
0.06 |
A, B, C, D, E, S. |
3 TL.3 |
M3*0.5 |
90 |
| GR2-9.3A-A |
19 |
21 |
0.06 |
| GR2-6.7A-A |
23 |
24 |
0.07 |
| GR2-4.9A-A |
27 |
27 |
0.07 |
Statik yük eğrisi
| - Hayır, hayır. |
Model |
Maks. Statik Yük
(mm)
|
En fazla eğilme
(mm)
|
Kv ((Vibrasyon)
(KN/m)
|
Ks ((Şok)
(KN/m)
|
| 1 |
GR2-12A-A |
12 |
5.8 |
11 |
6.1 |
| 2 |
GR2-9.3A-A |
9.3 |
8.4 |
8.8 |
4.0 |
| 3 |
GR2-6.7A-A |
6.7 |
11.7 |
5.3 |
1.9 |
| 4 |
GR2-4.9A-A |
4.9 |
15.7 |
3.5 |
1.2 |
| - Hayır, hayır. |
Model |
Maks. Statik Yük
(mm)
|
En fazla eğilme
(mm)
|
Kv ((Vibrasyon)
(KN/m)
|
Ks ((Şok)
(KN/m)
|
| 1 |
GR2-12A-A |
5.8 |
8.1 |
6.1 |
2.8 |
| 2 |
GR2-9.3A-A |
4.9 |
10.9 |
5.3 |
1.9 |
| 3 |
GR2-6.7A-A |
3.3 |
14.5 |
3.2 |
1.0 |
| 4 |
GR2-4.9A-A |
2.2 |
19.1 |
1.9 |
0.5 |
| - Hayır, hayır. |
Model |
Maks. Statik Yük
(mm)
|
En fazla eğilme
(mm)
|
Kv ((Vibrasyon)
(KN/m)
|
Ks ((Şok)
(KN/m)
|
| 1 |
GR2-12A-A |
5.6 |
7.4 |
3.0 |
3.0 |
| 2 |
GR2-9.3A-A |
4.0 |
9.9 |
1.8 |
1.8 |
| 3 |
GR2-6.7A-A |
2.9 |
13.0 |
1.1 |
1.1 |
| 4 |
GR2-4.9A-A |
2.0 |
17.3 |
0.5 |
0.5 |
Ürün Uygulamaları
| Başvurular |
Tipik Ekipman |
Korunma |
Operasyonel Avantajlar |
| Gemi gemisi |
Elektronik, Bilgisayar, Makine |
Patlayıcı patlama, içsel titreşim, Fırtına. |
Uzun ömürlü, bakımsız, aşırı sıcaklık, korozyon direnci, tüm eksenleri korumak |
| Zorlu arazi araçları |
Enstrümanlama, jeneratörler, elektronik |
Zorlu arazi, kötü yol koşulları, Çarpışma |
Uzun ömür, bakımsız, aşırı sıcaklıklar, ozon, radyoaktivite, UV radyasyonu |
| Nakliye konteynerleri |
Optik, Enstrüman, Füzeler, Elektronik |
Transit, Taşıma bırakma, yükleme/kargolama |
Uzun ömürlü, bakımsız, nemli, tekrarlanan kullanım |
| Uçak |
Elektronik, Bilgisayarlar |
Yüksek G manevraları, zor inişler, çalkantılı hava |
Sıcaklık ve yükseklik aşırılıkları, hafif |
| Endüstriyel Aygıtlar |
Merkezci, kurutucu, pompa |
Denge dışı dinamik yükler,Sıvı çekiç, İçsel titreşim, Temel zayıflık |
Uzun ömürlü, bakımsız, koroziv ortamlar |
| Mühimmat Ekipmanı |
Bilgisayar kontrolü, Elektronik |
Zorlu araziler, demiryolları, transit |
Bakımsız, aşırı sıcaklık, yakın hava patlaması |
| Tıbbi Ekipman |
Hasta bakımı için gerekli olan mekanik ekipman |
Hareketli parçalardan titreşim, Mobil arabalar-Taşıma şoku |
Bakımsız, gazlama yok, sterilize edilebilir. |
| Şömine |
Şömine, temizleyici, ölçüm cihazları |
Rüzgar rezonans frekanslarına neden oluyor, püskürtücünün yakınında türbülansa neden olan yığın gazı, vb. |
Bakımsız, aşırı sıcaklık, koroziv ortamlar |
* Montaj Çubukları Malzemesi *
Paslanmaz çelik veya alüminyum seçilebilir
* Alüminyum Montaj Çubuklarının Yüzey Tedavisi Seçimi *
* Beyaz Anodizasyon: Alüminyum yüzeyinin kendisinden daha sert olması için yüzey işlemi. Beyaz anodizasyon alüminyum montaj çubuklarının rengi alüminyumun kendisiyle aynı rengini korur.Alüminyum montaj çubuklarının normal yüzey tedavisi;
* Sert Anodizasyon: Alüminyum montaj çubuklarını beyaz anodizasyondan çok daha sert hale getirmek için yüzey işlemi.Sert anodizasyon alüminyum montaj çubuklarının rengi beyaz anodizasyon yolundan daha koyu- Tel ipli izoleatörlerin kullanım koşullarının karmaşık veya özel gereksinimleri için özel kullanım.

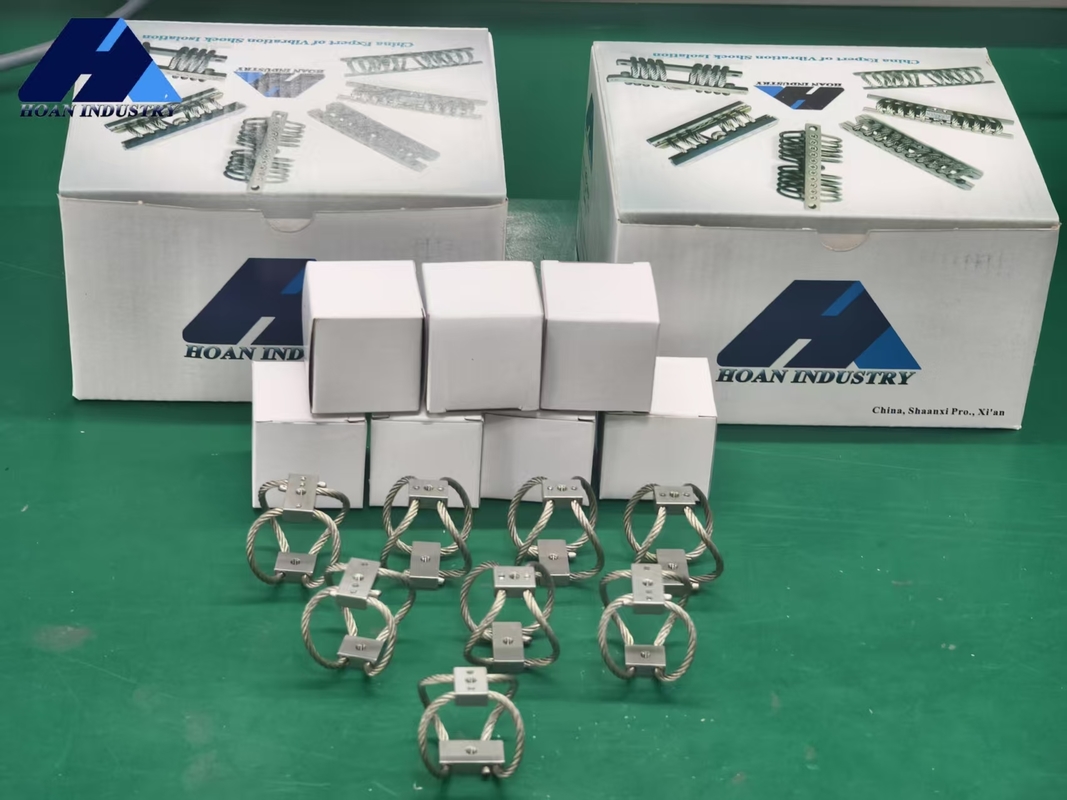

Müşteri Fotoğrafları
