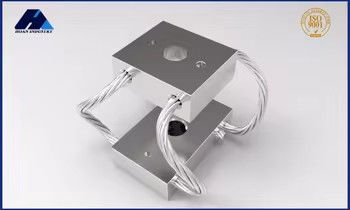

GR3-11A-A Duyarlı cihazlarda ve yüksek kaliteli elektronik ekipmanlarda titreşim müdahalelerini azaltmak için gerekli araç
Ürün Özellikleri
| Özellik | Değer |
| Çalışma sıcaklığı | -55~120 |
| Liman | Xi'an veya Belirtilmiş |
| Kablo sayısı | 7 |
| Çapraz | 2.4mm |
| Yük aralığı | 3.5-2000KG |
| Maks. Statik Yük | 20-47N ((2kg-4.8Kg) |
| Genişliği | 30 mm |
| Ürün Anahtarları | Kablo titreşim amortisörü |
| Bakım | Düşük |
| Özellikleri | Bağlama delikleri; yağa dayanıklı |
| Düzenlenebilirlik | Düzenlenebilir |
Ürün Tanımı
GR3 Serisi

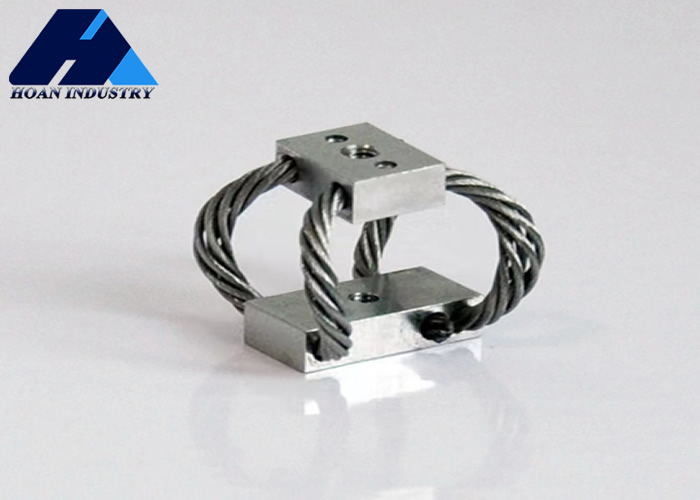

GR3 Kelebek şeklindeki titreşim izolatörü - Hassas ekipmanların dinamik istikrarı için bilimsel vakıf
Hassas enstrümanların, ölçüm sistemlerinin ve yüksek kaliteli elektronik ekipmanların performans sınırları genellikle çevresel titreşimlerin küçük müdahalesiyle sınırlıdır.Xi'an Hoan Mikrodalga Şirketi'nden kelebek şeklindeki GR3 çelik tel ip titreşim izolatörü., Ltd., hassas mekanik özellikleriyle, bu hassas cihazlar için dinamik istikrarın temelini oluşturur.
GR3'ün temel değeri, optimize edilmiş dinamik tepki özelliklerindedir. Kelebek şeklindeki çelik tel ipi yapısı, son derece düşük dinamik sertliği elde etmek için titizlikle tasarlanmıştır.Bu, ekipmanın çalışma frekans bandında (özellikle orta ve yüksek frekanslarda), GR3, titreşim girişine çok düşük bir impedansa sahiptir, böylece titreşim iletimliliğini önemli ölçüde azaltır ve yer titreşimlerini veya ekipman kendi kendine rahatsızlıklarını etkili bir şekilde izole eder.Eşsiz doğrusal olmayan çelik tel ipi sürtünme dümplemesi mekanizması yüksek bir kayıp faktörü sağlar, hızlı bir şekilde rezonans enerjisini dağıtabilir, rezonans zirvelerini bastırabilir,ve titreşim azaltma süresini kısaltmak -- bu geçici yanıt hızını ve ekipmanların sabit durum doğruluğunu iyileştirmek için çok önemlidir.
GR3, mikro titreşim kontrolünde özellikle iyi performans gösterir.Düşük başlangıç statik sertliği tasarımı, son derece küçük titreşim girişlerine hassas bir şekilde yanıt vermesini ve amortizasyon enerji dağılım mekanizmasını etkinleştirmesini sağlarBu, optik platformlarda, elektron mikroskoblarında, mikro- veya hatta nano-seviye istikrar için zorlu gereksinimleri karşılar.Litografi ekipmanları, ve daha fazlası.
Ayrıca, çarpışmaya karşı mükemmel kararlılığını göz ardı edilemez. kelebek şeklindeki yapı doğal olarak geniş bir taban ve düşük çekim merkezi tasarımı ile seçilir.üzerinde kurulu olan hassas ekipmanlar için iyi anti-sway ve anti-torsion yetenekleri sağlarBu, platformun yan bozukluklara veya ekipmanın iç hareketli bileşenlerinin etkisine maruz kaldığında yatay ve yönel olarak istikrarlı kalmasını sağlar.
GR3 kelebek şeklindeki çelik tel ipi titreşim yalıtıcısı, sertliği, amortizasyonu ve yapısal istikrarı hassas bir şekilde düzenleyerek,karmaşık titreşim izolasyon teorilerini güvenilir mühendislik uygulamalarına dönüştürürKesinlik ekipmanlarının nihai performansını göstermesini ve ultra ince işlemleri gerçekleştirmesini sağlamak için vazgeçilmez bir dinamik istikrar platformu haline geldi.
Model Adı
Statik yük eğrisi
| - Hayır, hayır. | Model | Maksimal statik yük (N) | En fazla bükülme (mm) | Kv ((vibrasyon) (KN/m) | Ks ((Şok) (KN/m) |
| 1 | GR3-30A-A | 30 | 7.1 | 24 | 12 |
| 2 | GR3-22A-A | 22 | 10.4 | 12 | 6.1 |
| 3 | GR3-18A-A | 18 | 14.2 | 8.4 | 3.5 |
| 4 | GR3-11A-A | 11 | 19.3 | 5.8 | 1.9 |
| - Hayır, hayır. | Model | Maksimal statik yük (N) | En fazla bükülme (mm) | Kv ((vibrasyon) (KN/m) | Ks ((Şok) (KN/m) |
| 1 | GR3-30A-A | 12 | 9.4 | 14 | 5.3 |
| 2 | GR3-22A-A | 10 | 13.2 | 8.8 | 3.2 |
| 3 | GR3-18A-A | 6.7 | 17.3 | 5.8 | 1.8 |
| 4 | GR3-11A-A | 4.4 | 22.9 | 3.5 | 0.9 |
| - Hayır, hayır. | Model | Maksimal statik yük (N) | En fazla bükülme (mm) | Kv ((vibrasyon) (KN/m) | Ks ((Şok) (KN/m) |
| 1 | GR3-30A-A | 12 | 8.4 | 6.1 | 6.1 |
| 2 | GR3-22A-A | 8.5 | 11.9 | 3.5 | 3.5 |
| 3 | GR3-18A-A | 6.2 | 15.5 | 1.8 | 1.8 |
| 4 | GR3-11A-A | 4.4 | 20.6 | 1.1 | 1.1 |
Çubuk Montajı Malzeme Seçenekleri
Paslanmaz çelik veya alüminyum seçilebilir
Alüminyum alaşımlı montaj kıvrımları için yüzey işleme seçenekleri
- Beyaz Anodlama:Alüminyum yüzeyinin kendisinden daha sert olmasını sağlayan yüzey işlemi. Beyaz anodize alüminyum montaj çubuklarının rengi alüminyumun kendisiyle aynı rengi korur.Alüminyum montaj çubuklarının normal yüzey tedavisi.

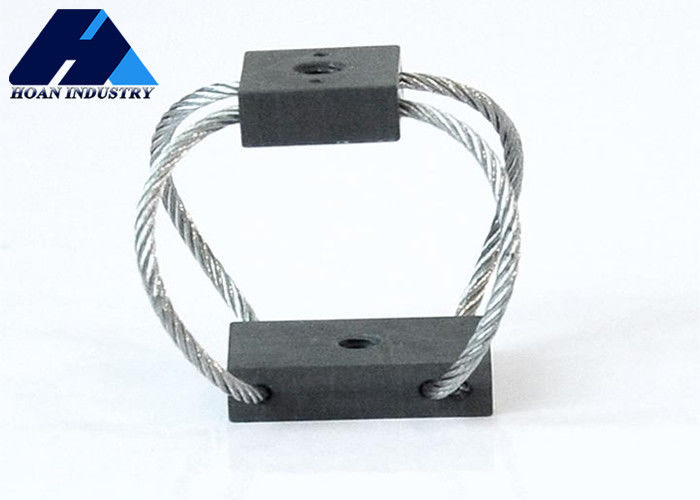

- Sert Anodizasyon:Alüminyum montaj çubuklarını beyaz anodize yönteminden çok daha sert hale getirmek için yüzey işlemi.Sert anodizasyon alüminyum montaj çubuklarının rengi beyaz anodizasyon yolundan daha koyu- Tel ipli izoleatörlerin kullanım koşullarının karmaşık veya özel gereksinimleri için özel kullanım.
Sıkça Sorulan Sorular
S: Üretici veya ticaret şirketi misiniz?
A: Biz bir üreticiyiz, ticaret şirketi değiliz. Ürünlerimizi kendi tesislerimizde üretiriz ve kalite ve üretim süreci üzerinde tam kontrolü sağlıyoruz.Bu, rekabetçi fiyatları ve özel çözümleri doğrudan müşterilerimize sunmamızı sağlar..
S: Bizim için ürünleri özelleştirebilir misiniz?
A: Evet, özel ihtiyaçlarınızı karşılamak için ürünlerimizi özelleştirme yeteneğimize sahibiz.ve ekibimiz tercihlerinize uygun özel bir çözüm oluşturmak için sizinle birlikte çalışacaktır..
S: Öndeleme süresi nedir?
A: Örnek genellikle 2 ila 5 gün sürer. Toplu üretim için, 7 ila 20 gün sürmesi tahmin edilir, fabrikamızda stok olduğunda daha hızlı teslimat.
S: Sipariş vermeden önce bazı örnekler alabilir miyim ve örnek için ne kadar sürer?
A: Evet, örnek siparişi kabul edilir
S: Nakliye nasıl gidiyor?
A: 1) Dünya çapında nakliye hizmeti mevcut
2) Lütfen sipariş vermeden önce iletişime geçin. Nakliye masrafları zaman zaman değişir.
S: Toplu siparişler için indirim sunar mısınız?
A: Evet, toplu siparişler için indirimler sunuyoruz. İndirim yüzdesi sipariş miktarına bağlı olarak değişebilir.
