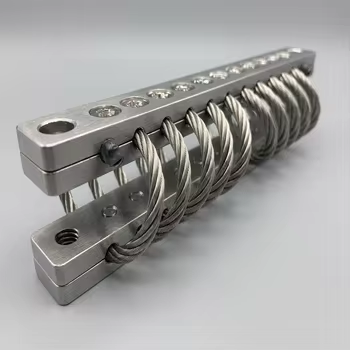

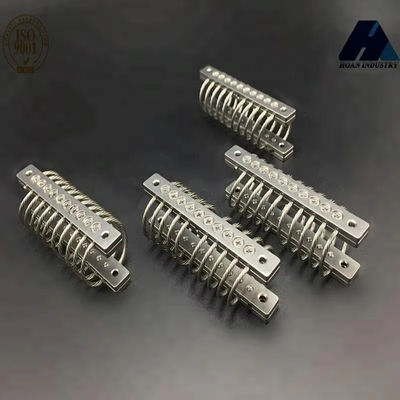

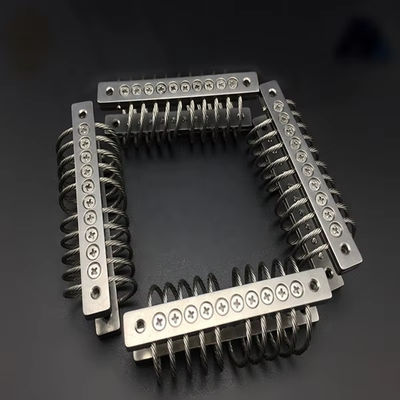

Maintenance-Free JGX-0160E-4.8B Gimbal Wire Rope Isolator Dual Protection Long Lifespan UAV Camera Stabilizer Mount

Özet:
JGX-0160E-4.8B, bakımı bir tasarım kısıtlaması olarak ortadan kaldırarak İHA gimbal titreşim izolasyonunu yeniden tanımlıyor. Tamamen paslanmaz çelikten ve elektro-parlatılmış taban plakalarından üretilen bu izolatör, 15 yıldan fazla hizmet ömrü boyunca sıfır yağlama, sıfır cıvata yeniden torklama ve sıfır bileşen değişimi gerektirir. Patent başvurusu yapılmış ikili koruma mimarisi, sert bir mekanik aşırı hareket durdurucuyu ikincil bir HNBR durdurma halkasıyla birleştirerek, binlerce dolar değerindeki yükleri koruyan, arıza korumalı bir şok izolasyon sistemi oluşturur. 4.8B modeli, orta format profesyonel sinema kameraları için gelişmiş yanal stabilite sağlayan çift montaj çubuğu konfigürasyonuna sahip B tipi montaj özelliğine sahiptir. MIL-STD-810H şok onaylı ve 50 milyon döngüye kadar ISO 10813-1 yorulma testine tabi tutulan JGX-0160E-4.8B, dünya çapında savunma yüklenicileri, sinema ekipmanı üreticileri ve endüstriyel İHA entegratörleri tarafından belirtilmektedir.

Dikey Yük Performansı

45° Yönlü Yük Performansı

Yanal Yük Performansı

Çift Koruma Mimarisi ve Güvenilirlik Mühendisliği

JGX-0160E-4.8B'nin belirleyici yeniliği yedekliliğidirçift ​​korumaŞok izolasyon sistemi. Birincil aşama, dahili kuru sürtünme sönümlemesi yoluyla normal çalışma titreşimini idare eden tel halat izolatör elemanının kendisinden oluşur. İkincil aşama yalnızca izolatör yer değiştirmesi maksimum hareket mesafesinin %85'ini aştığında etkinleşir; sert bir paslanmaz çelik aşırı hareket sınırlayıcısı devreye girerek daha fazla sapmayı mekanik olarak önler. Eş zamanlı olarak, bir HNBR (hidrojenlenmiş nitril bütadien kauçuğu) durdurma halkası, kalan darbe enerjisini emerek, faydalı yükü sert mekanik darbelerden koruyan yumuşak durma özelliği sağlar. Bu çift katmanlı mimari, tek bir sert inişin yeri doldurulamaz ekipmanı yok edebileceği 20.000 $'ın üzerinde kamera paketleri taşıyan sinema sınıfı gimballer için özellikle kritik öneme sahiptir.

bakım gerektirmeztasarım üç mühendislik seçeneğiyle gerçekleştirilir: Birincisi, elektro-parlatılmış 304 paslanmaz çelik yüzeyler, korozyonun tipik olarak başladığı mikro çatlakları ortadan kaldırır ve pasif oksit tabakası çizildiğinde kendi kendini iyileştirir. İkincisi, izolasyon elemanı fabrikada maksimum nominal statik yükün %120'sine kadar önceden gerilir ve 350°C'de 4 saat süreyle ısıyla sabitlenir; bu gerilim giderme işlemi, işlenmemiş tel halat düzeneklerini rahatsız eden ilk çökelmeyi ve cıvata gevşemesini ortadan kaldırır. Üçüncüsü, tüm bağlantı elemanı arayüzleri sarmal yaylı kilit rondelalarını (DIN 127B) içerir ve orta mukavemetli anaerobik vida sabitleyici ile önceden uygulanır. Sonuç olarak, takılabilen, bir kez torklanabilen ve daha sonra İHA'nın çalışma ömrünün geri kalanı boyunca göz ardı edilebilen bir izolatör ortaya çıkar.

Kurulum ve Devreye Alma Prosedürü

1. Hem birincil hem de ikincil koruma aşamalarının optimum şekilde devreye girmesi için gerçek yük ağırlığının 2,4N ile 3,4N arasında (4,8N nominal yükün %50-%70'i) olduğunu doğrulayın.
2. İzolatörü B tipi çift çubuklu konfigürasyonu kullanarak monte edin. Simetrik tasarım, dengeli gimbal performansı için kritik öneme sahip, her iki yönde de eşit yanal sertlik sağlar.
3. Kalibre edilmiş bir tork anahtarı kullanarak M4 bağlantı elemanlarını 3,0 N·m'de takın. Çoklu cıvata montaj konfigürasyonları için çapraz desenli bir sırayla sıkın.
4. Uçuş öncesi bir yer testi gerçekleştirin: faydalı yükü üç eksende de tam hareket edecek şekilde manuel olarak saptırın ve takılma veya metalik tıklama olmaksızın yumuşak, aşamalı direnci doğrulayın.
5. Kurulum tarihini ve seri numarasını kaydedin. İzolatör planlanmış bir bakım gerektirmez; Kazara oluşan fiziksel hasarı kontrol etmek için 500 uçuş saati aralıklarla görsel inceleme yapılması tavsiye edilir.

Doğrulama Testi ve Sertifikasyonu

JGX-0160E-4.8B üretim birimleri beş aşamalı bir kalite doğrulama protokolünden geçer: (1) ±0,015 mm'ye kadar koordinat ölçüm makinesi (CMM) boyut doğrulaması; (2) %0,5 tam ölçekli doğrulukla kalibre edilmiş bir yük hücresinde ön gerilim doğrulaması; (3) 0,5 g giriş ivmesinde 5-3000 Hz'yi tarayan 10 kN'lik bir elektrodinamik çalkalayıcı üzerinde dinamik karakterizasyon; (4) Sıfır kalıcı deformasyon geçme kriteri ile %150 nominal yükte %100 fonksiyonel kanıt yükü testi; (5) Parti başına tuz spreyi korozyon direnci için istatistiksel proses kontrolü (SPC) örneklemesi. ISO 10813-1'e göre hızlandırılmış ömür testi, nominal yükte 50 milyon döngü yorulma ömrünü doğrulamaktadır; bu, tipik İHA titreşim profillerinde yaklaşık 28.000 uçuş saatine eşdeğerdir. Ürün ISO 9001:2015, CE, RoHS ve REACH sertifikalarına sahiptir ve savunma tedarik uyumluluğuna ilişkin tüm materyal açıklamaları mevcuttur.

Uygulama Alanları

1. Profesyonel Sinema ve Yayın Kamera Gimballeri
2. Uzun Süreli Sınır Devriyesi ve Sahil Güvenlik İHA'ları
3. Hassas Tarım ve Mahsul İzleme Drone'ları
4. Enerji Hattı ve Boru Hattı Denetim Platformları
5. Atmosfer Araştırmaları ve Hava Durumu İzleme İHA'ları
6. Taktik ISR (İstihbarat, Gözetleme, Keşif) Sistemleri
7. Açık Deniz Petrol ve Gaz Tesisi Denetim Drone'ları
