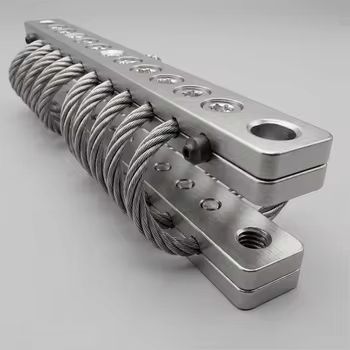

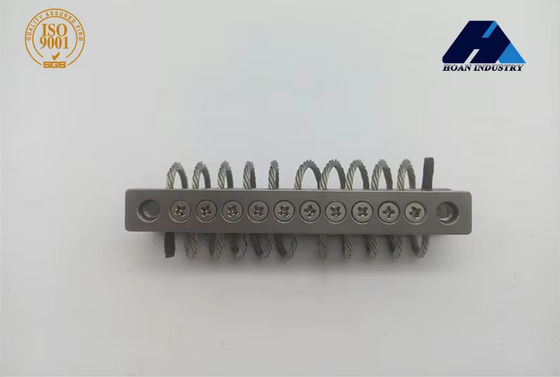

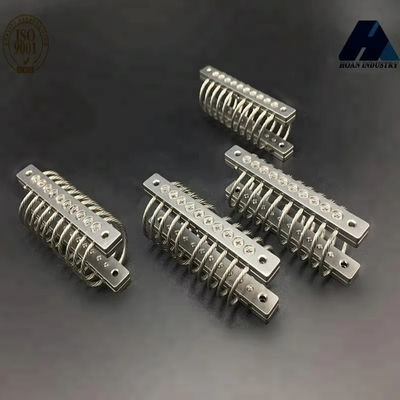

All-Metal JGX-0160E-4.8A Gimbal Wire Rope Isolator Rapid Energy Dissipation Compact UAV Camera Vibration Damper Mount

Özet:
JGX-0160E-4.8A, kompakt İHA kamera uygulamalarında hassas titreşim kontrolü için tasarlanmış tamamen metalik bir gimbal titreşim yalıtıcısıdır. Tamamen metal yapısı, kauçuk ve elastomer bileşenleri tamamen ortadan kaldırarak sıcaklık değişimlerinden, UV ışınlarına maruz kalmadan veya kimyasal temastan etkilenmeyen tutarlı sönümleme performansı sağlar. Tescilli titreşim dağıtma mekanizması, mekanik enerjiyi milisaniyeler içinde ısıya dönüştürerek, ürünün hizmet ömrü boyunca sıfır bakım gerektiren, doğası gereği güvenilir bir izolasyon sağlar. A tipi montaj konfigürasyonuna sahip 4,8 KG yük değeri, hafif FPV ve aksiyon kamerası yükleri için optimize edilmiştir.

Dikey Yük Performansı

45° Yönlü Yük Performansı

Yanal Yük Performansı

Sönümleme Mekanizması ve Malzeme Mühendisliği

JGX-0160E-4.8A, sınıfının lideri titreşim kontrolüne saf bir şekilde ulaşır.tamamen metal yapıMimarlık. İzolatörünhızlı enerji dağılımıMekanizma, mekanik titreşim enerjisini, dahili temas arayüzlerindeki kuru sürtünme yoluyla düşük dereceli termal enerjiye dönüştürür ve bu enerji, döngü başına 3-5 milisaniye içinde çevredeki havaya pasif olarak dağılır. Sızıntı yapacak hidrolik sıvısı, çatlayacak elastomer eleman ve aşınacak mekanik bağlantı yoktur; tamamen metal mimari, UAV'nin tüm çalışma ömrü boyunca tutarlı, bakım gerektirmeyen sönümleme performansı sağlar.

Taban plakaları, sert anodize yüzey kaplamalı (Tip III, MIL-A-8625 uyumlu) 6061-T6 alüminyum alaşımlı kütükten işlenmiştir. Bu, karbon fiber drone çerçevelerine monte edildiğinde galvanik korozyona direnen 50 mikronluk bir oksit tabakası sağlar; bu, karbon fiber üzerinde çelik arayüzlerinde ortak bir arıza noktasıdır. Siyah oksit kaplamalı 12.9 kalite alaşımlı çelik soket başlı kapak vidaları, titreşime dayanıklı montaj için orta mukavemetli vida sabitleyici ile önceden uygulanmış standart bağlantı elemanları olarak sağlanır.

Kurulum Kılavuzu

1. Optimum sönümleme performansı için faydalı yük ağırlığının 1,4N ile 3,4N (4,8N maksimum statik yükün %30-%70'i) arasında olduğunu doğrulayın.
2. Gimbal çerçeve geometrinize göre gerekli montaj konfigürasyonunu (A'dan E'ye veya S tipi) seçin. Standart 4.8A modeli A konfigürasyonuyla birlikte gelir; istek üzerine diğer konfigürasyonlar da mevcuttur.
3. Tüm montaj yüzeylerini izopropil alkolle temizleyin. Tuzlu ortamlarda çalışıyorsanız bağlantı elemanı dişlerine ince bir tabaka tutukluk önleyici bileşik uygulayın.
4. Kurulumdan sonra, uçuş konuşlandırılmadan önce izolasyon performansını doğrulamak için 5-500 Hz arasında bir yer titreşimi tarama testi gerçekleştirin.

Kalite Güvencesi ve Standartlara Uygunluk

Her JGX-0160E-4.8A izolatörü, sevkıyattan önce dört zorunlu kalite kontrolünden geçer: (1) Mühendislik çizimlerine göre ±0,02 mm doğrulukla CMM ekipmanı kullanılarak boyutsal inceleme; (2) Sıfır kalıcı ayar ile nominal yükün %150'sinde tel halat gerginliğinin doğrulanması; (3) Bir elektrodinamik çalkalayıcı tabla üzerinde 5-2000 Hz frekans taraması boyunca dinamik sertlik karakterizasyonu; (4) Hammadde ısı numaralarına göre parti izlenebilirliği ile görsel ve boyutlu son muayene. ISO 9001:2015 sertifikalı üretim tesisimiz, gelen çelik rulodan bitmiş ürün seri numaralandırmasına kadar tam parti izlenebilirliğini korur.

Uygulama Alanları

1. Hava Fotoğrafçılığı ve Sinematografi İHA'ları
2. Endüstriyel Denetim ve Varlık İzleme Drone'ları
3. Hassas Tarımsal Araştırma Platformları
4. LiDAR ve Termal Görüntüleme Yükü Montaj Parçaları
5. FPV Yarış ve Serbest Stil Quadcopterlar
6. Arama Kurtarma Drone Sistemleri
