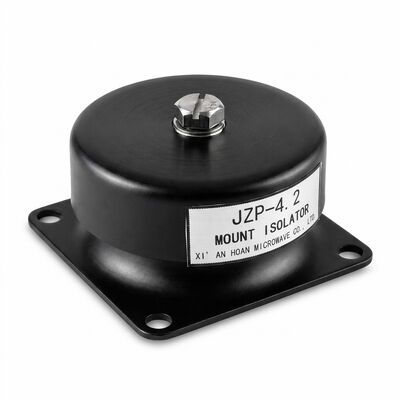

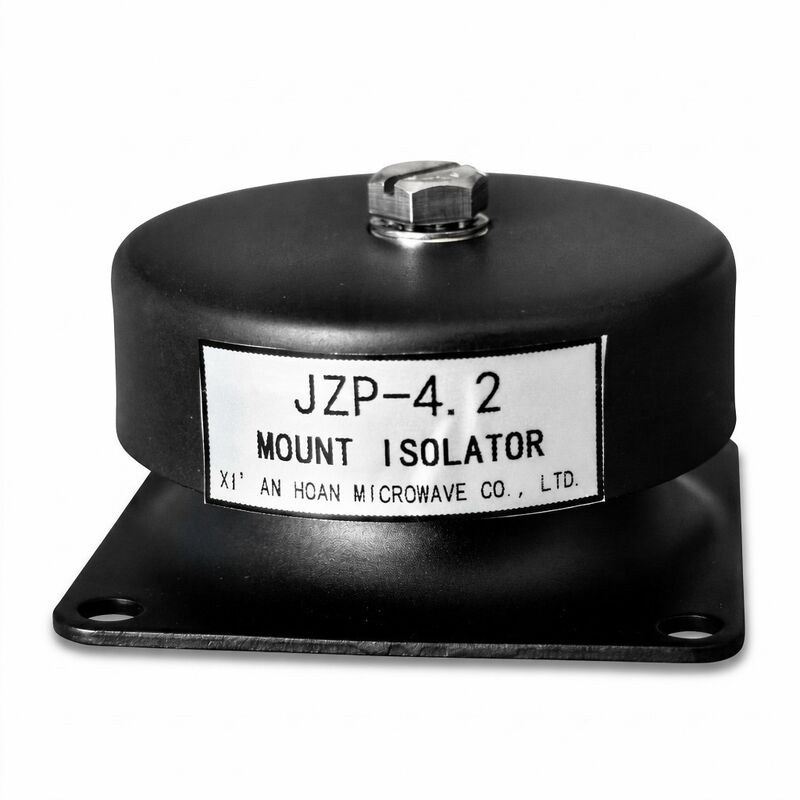

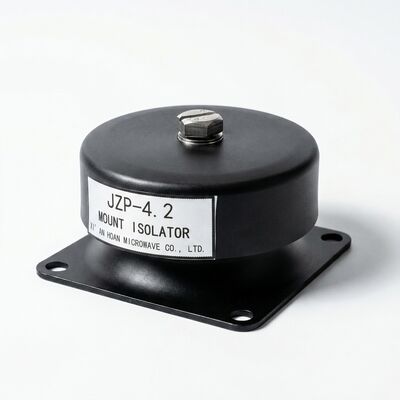

JZP-4.2 Yüksek Kesme Kurtarma Kauçuk Titreşim İzolatör Montajı Makine Rezonans Bastırma için Amortisör Montajı

Neden Kırma Geri Dönüşümü Uzun Süre İzolasyon Performansını Belirler

Ne zamanTitreşme izolatörü montubakım sırasında ekipmanın başlangıç torkundan, dengesiz dönen kütlelerden veya harici itkilerden kaynaklanan yan kuvvetlere maruz kalırsa kauçuk elementi kesme deformasyonuna maruz kalır.Kötü kaliteli sabitler, tekrarlanan kesme döngülerinden sonra kalıcı bir set oluşturur., izole edilmiş ekipmanın orijinal hizasından sürüklenmesine neden oluyor.2Kauçuk titreşim yalıtıcısıYüksek geri kazanım elastomer geometri ile tasarlanmıştır: maksimum nominal bükülmenin% 80'inde 100.000 kesme döngüsünden sonra, kalıntı set ölçüleri 0.3 mm'den daha az Çoğu hassas hizalı pompa ve kompresör setinin parlama olmadan tolere edebileceği 5 mm eşiği.

Yan sabitlik ∙ Ekipmanın ait olduğu yerde tutulması

Hafif makine özellikle yan kaymalara duyarlıdır, çünkü asılı kütle uyarılma kuvvetlerine göre düşüktür.35 kg'lık bir pompa paketi yük altında başlatılırken montaj noktalarında 200 N'den fazla geçici yan kuvvetler üretebilir.JZP-4.2Dağlı İzolatörBunu 0 ile cevaplıyor.81: 1 yan-eksen sertlik oranı, yan hareketin dikey sıkıştırmadan sadece biraz daha yumuşak olduğu anlamına gelir.Sonuç: donanım, dış çubuklara veya kılavuzlara ihtiyaç duymadan taban plaka üzerinde merkezlenir.

Rezonans bastırma ∙ Işık makineleri sorununu çözmek

Hafif makineler benzersiz bir titreşim zorluğu sunuyor:Aygıt kütlesi, monte edilmiş doğal frekansın genellikle 8 ve 18 Hz arasında yer aldığı kadar düşüktür.,500 ve 3,000 RPM 25 Hz ve 50 Hz uyarılmasına karşılık gelir).Şok emici montudüşük amortizasyon (< 0.05 kaybı faktörü) ile rezonansta titreşimleri bastırmak yerine güçlendirecek, potansiyel olarak iletilen kuvveti üç veya dört katına çıkaracak.

JZP-4.2, doldurulmuş elastomer formülasyonuna özgü bir frekans bağımlılıklı amortizasyon mekanizmasını kullanır.Dökme faktörü (tan δ) 0'a çıkar..180.2225 Hz'den yüksek çalışma frekanslarında, çoğu dönen makinenin çalıştığı yerde, tan δ 0,08'e düşer.12, verimli yalıtım sağlar (tipik olarak 85-92% titreşim azaltımı 50 Hz).

Kurulum Geometri ve Boyut Verileri

Uygulama Özel Montaj Yapılandırmaları

• Tek silindirli hava kompresörleri (0,75 ̇3 kW):Dört noktalı montaj, tank eyerinin altına yerleştirilir. JZP-4.2, basınç çarpması sırasında tek silindirli makinelerin heyecanlandırdığı 8?? 12 Hz salınım modunu bastırır.Yan sertlik, tankın yumuşak beton üzerine yürümesini engeller.
• Merkezkaç pompası kayışları (0,5-5 HP):Pompa-motör taban plaka ve kaydırma çerçevesinin arasında üç ya da dört montaj.Yüksek kesme geri kazanımı, pompa ve motor şaftları arasındaki ilerleyen yanlış hizalandırmayı önler..
• Laboratuvar santrifüjleri:BuKauçuk titreşim yalıtıcısıKapak açılırken ramp-down zamanlarını yavaşlatacak inersi kütlesini eklemeden, 15-30 Hz dengesizlik titreşimini yumuşatır.Rotor kritik hızı geçtikten sonra geçici spin-up aşamasında yan sabitlik önemlidir.
• Küçük HVAC Kondensasyon Birimleri (13 TR):BuŞok emici montuKompresör ve fan titreşimini çatı veya duvar montajı desteklerinden izole eder.81: 1 yan/eksen oranı, aşırı salınmadan rüzgardan kaynaklanan yan yükleri ele alır.

Performans Doğrulama Soruları

S: Üretim hattında kesme geri kazanımı nasıl ölçülür?
A: Her seri 24 saatlik bir hızlandırılmış sürüklenme testine tabi tutulur: en yüksek nominal yükün% 80'i 12 saat boyunca 70 °C'de yan yöne uygulanır, sonra serbest bırakılır.Kalan deformasyon, serbest bırakıldıktan 2 saat sonra bir tarayıcı ile ölçülür.0,35 mm'lik kalıntı setini aşan birimler reddedilir.

S: Sıcaklık lateral/eksel sertlik oranını etkiler mi?
A: Orta derecede. -25°C'de oran yaklaşık olarak 0'a doğru değişir.75+100°C'de yaklaşık 0'ya yumuşar.85:1Nisbet, tüm nominal sıcaklık aralığında kullanılabilir aralığın içinde kalır. Belirtilen sınırlar içinde herhangi bir derecelendirme gerekmez.

S: Sürekli 24/7 çalışmasında beklenen hizmet ömrü nedir?
A: Kontrol altına alınmış bir iç ortamda (15 °C, kuru, kimyasal maruz kalma), JZP-4.2, 1.0 mm toplu sürüklenmeye ulaşmadan önce 5 ′′7 yıl sürekli çalışmaya uygun.Açık veya yarı kapalı tesislerdeToplam yükseklik kaybı 2,0 mm'yi (serbest yüksekliğin yaklaşık% 7) aştığında değiştirilmesi önerilir.
