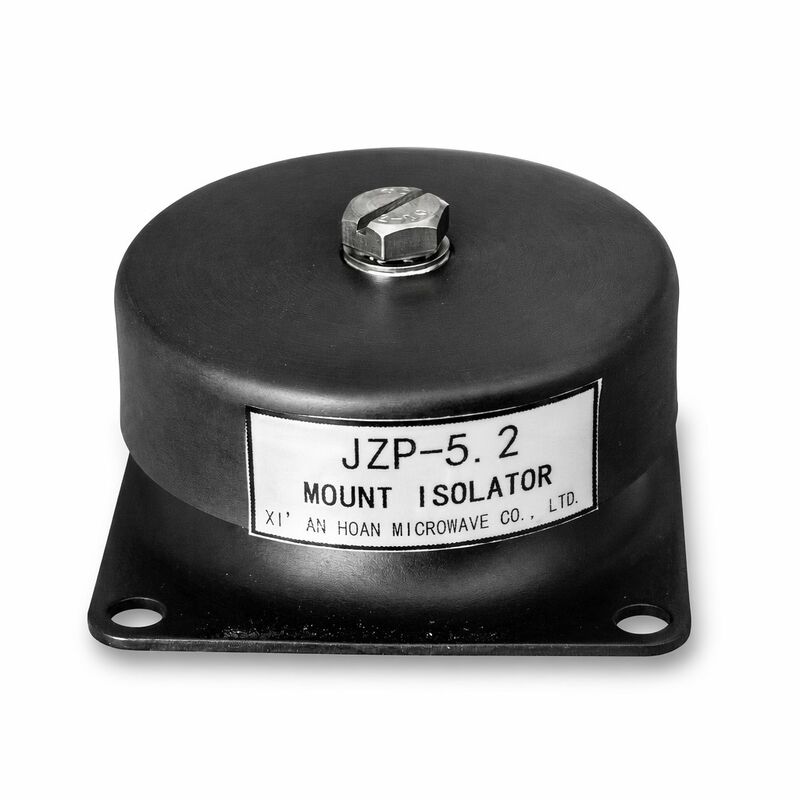

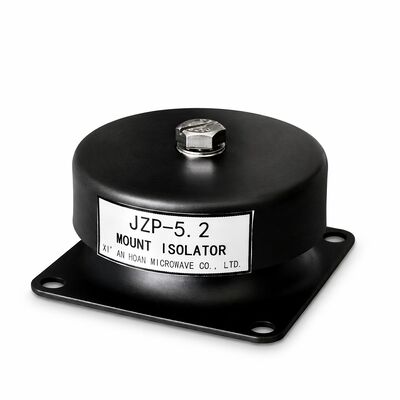

JZP-5.2 Korozyona Dirençli Pahlı Saplama Kauçuk Titreşim İzolatör Montajı Hassas Diş Açma için Amortisör Montajı

Kauçuk Cıvatadan Daha Uzun Süre Dayandığında — Gözden Kaçan Arıza Modu

Çatı üstü HVAC üniteleri veya sahildeki pompa istasyonlarından oluşan bir filoyu yöneten herhangi bir bakım mühendisine sorun:Titreşim İzolatör Montajıneredeyse hiçbir zaman ilk önce başarısız olmaz. İlk başarısız olan şey saplamadır. Paslanıyor. Fındık sıkışıyor. Çıkarma sırasında iplikler aşınır. Ve 20 dakikalık bir ekipman değişimi olması gereken şey, açılı taşlama, delici yağ, bir el feneri ve - en kötü durumlarda - kırık saplamanın delinmesi ve montaj deliğinin yeniden açılmasını içeren 3 saatlik bir işe dönüşür. JZP-5.2Montaj İzolatörüEn hızlı bozulan bileşenin (metal donanım) desteklediği kauçuk kadar uzun süre dayanmasını sağlayacak şekilde tasarlandı.

Zn-Ni Alaşımlı Elektro Kaplama — Standart Çinkoya Göre 5 Kat Korozyon Avantajı

Standart çinko elektrokaplama (ASTM B633, Tip II veya III, Fe/Zn 5-8 μm), onlarca yıldır endüstriyel kauçuk bağlantı elemanları için varsayılan bağlantı elemanı kaplaması olmuştur. İç mekanda yeterince iyi çalışıyor. Açık havada veya aşındırıcı atmosferlerde açıkça yetersizdir. JZP-5.2Kauçuk Titreşim İzolatörüemtia çinkosunu, tortuda ağırlıkça %12-15 nikel içeren alkali çinko-nikel (Zn-Ni) alaşımlı kaplama sistemi, üç değerlikli krom pasivasyon üst kaplaması ve ince film entegre yağlayıcı conta ile değiştirir. Performans farkı artımlı değildir; kategoriktir:

Son kullanıcı için bunun pratik anlamı açıktır: Subtropikal bir iklimde, okyanustan 500 metre uzaktaki bir çatı yoğunlaştırma ünitesinde, standart çinko kaplama saplamalar 8-12 ay içinde gözle görülür kırmızı pas gösterir. JZP-5.2 Zn-Ni saplamalar aynı koşullar altında 4 yıldan fazla korozyona uğramadan kalır; kauçuk elemanın beklenen servis aralığına eşit veya bu süreyi aşar.

Pahlı Saplama Giriş Geometrisi — 30 Derece Neden Önemlidir

Dişli bağlantı elemanları yalnızca düz başladıklarında kendi kendine merkezlenir. Kare kesimli saplama ucu sıfır kılavuzluk sağlar; somunun ilk iç dişi, saplamanın ilk dış dişine tek bir noktada temas eder ve eğer açısal hizalama bir M10 kaba diş için yaklaşık 1,5 dereceden fazla sapmışsa, somun kendi kendini düzeltmek yerine çapraz diş açacaktır. Saha koşullarında (başınızın üstünde çalışmak, kompresör muhafazasının çevresine uzanmak, eldiven giymek, zayıf ışık koşullarında) kare kesimli saplama, gerçekleşmeyi bekleyen çapraz iş parçacığı olayıdır.

JZP-5.2Titreşim İzolatör MontajıSaplama ucu, saplama ucundan 2,5 mm uzanan 30° ±2° pahlı (60° ±4° dahil açı) hassas taşlanmıştır. Bu, aynı anda iki işlevi yerine getiren konik bir giriş yüzeyi oluşturur: başlangıçtaki diş temas alanını azaltır (ilk bağlantı için gereken torku azaltır) ve somun eksenini saplama ekseniyle aynı hizaya getirecek fiziksel bir merkezleme rampası sağlar. Kare kesimli ve 30° pahlı M10 saplamaları karşılaştıran kontrollü kurulum denemelerinde, pahlı tasarım, testten haberdar olmayan teknisyenler tarafından yapılan 500 kör kurulumda çapraz diş açma olaylarını yaklaşık %8'den %0,5'in altına düşürdü.

Konu spesifikasyonu ayrıntıları:

45# Karbon Çeliği — Neden Başından Beri Paslanmaz Değil?

Yaygın bir soru: Eğer korozyon söz konusuysa neden saplamaları 304 veya 316 paslanmaz çelikten yapmıyorsunuz? Cevap üç mühendislik değiş tokuşunu içeriyor. Birincisi, paslanmaz çelik, ısıl işlem görmüş orta karbonlu çeliğe göre daha düşük akma dayanımına sahiptir (45# çelik, normalizasyondan sonra 355 MPa verime ulaşır; 304 paslanmaz ise tipik olarak 205 MPa'dır). Ekipmanın yanlış hizalanmasından dolayı bükülme momentlerini görebilen bir M10 saplama için daha yüksek akma dayanımı anlamlı bir güvenlik marjı sağlar. İkincisi, paslanmaz çelik saplamalar, cıvatalandıkları karbon çeliği ekipman çerçevesi ile galvanik bir çift oluşturur; çerçeve fedakarca paslanır, bu genellikle saplamanın paslanmasından daha kötüdür (bir saplama değiştirilebilir; aşınmış bir çerçeve değildir). Üçüncüsü ve en önemlisi, kauçuk ve paslanmaz çelik arasındaki vulkanizasyon bağlama işlemi, paslanmaz üzerindeki krom oksit pasivasyon katmanından dolayı karbon çeliğe bağlamadan önemli ölçüde daha zordur; bağlanma mukavemetleri tipik olarak %30-40 daha düşüktür, bu da kauçuk-metal arayüzünde yeni bir arıza modunu ortaya çıkarır.

JZP-5.2Amortisör TakozuKorozyon problemini alt tabaka seviyesinde (paslanmaz) yerine kaplama seviyesinde (Zn-Ni) çözer, 45# karbon çeliğin mekanik ve bağlanma avantajlarını korurken atmosferik maruziyette 304 paslanmazla kıyaslanabilir korozyon direnci sağlar.

JZP-5.2 Tam Mekanik Veriler

Korozyon Açısından Kritik Uygulama Profilleri

• Açık Deniz Platformu Yaşam Alanı HVAC:Tuz yüklü deniz atmosferi, 7/24. Standart montajlar her 12 aylık koruyucu bakım döngüsünde saplamanın değiştirilmesini gerektirir. JZP-5.2 montajları, Kuzey Denizi platform denemelerinde 3 yıldan fazla saplama bütünlüğü göstererek HVAC aksama süresini tahminen %60 oranında azalttı.
• Kimya Tesisi Duman Tahliye Fanları:Atmosferdeki düşük konsantrasyonlu hidroklorik ve sülfürik asit buharları, birkaç hafta içinde çinko kaplamaya zarar verir. Zn-Ni alaşımının nikel içeriği, saf çinkonun sağlayamayacağı bir galvanik bariyer sağlar. Louisiana'daki bir klor-alkali tesisi vaka çalışmasında montaj değiştirme döngüleri 6 aydan 24+ aya kadar uzatıldı.
• Atıksu Terfi İstasyonu Pompaları:Islak kuyuların üzerindeki H2S gazı %95+ bağıl nem ile birleşerek ciddi derecede aşındırıcı bir mikro iklim oluşturur.Kauçuk Titreşim İzolatörüSaplama donanımı genellikle pompa mekanik salmastrasından, pervaneden ve hatta dökme demir salyangozdan önce arızalanan ilk bileşendir. JZP-5.2 Zn-Ni kaplama, pompa OEM'leri korozyona bağlı montaj arızasını garanti etmeyi reddettiğinde belirtilir.
• Yiyecek ve İçecek CIP (Yerinde Temizleme) Kızakları:80-85 C'de günlük sıcak su ve kostik/asit temizleme döngüleri, pompa ve motor takozlarının çevresinde ıslak, kimyasal açıdan agresif bir ortam oluşturur. JZP-5.2 saplamaları üzerindeki üç değerlikli krom pasifleştirme katmanı, geleneksel çinko kromat dönüşüm kaplamalarını soyan alkalin deterjanlara karşı dayanıklıdır.

Saha Hizmeti Soru ve Cevapları

S: Alınan parçalardaki Zn-Ni kaplama kalınlığını nasıl doğrularım?
C: ASTM B568'e göre kalibre edilmiş bir X-ışını floresans (XRF) ölçer kullanın. Saplamanın pürüzsüz dişsiz sap kısmından ölçüm yapılmalıdır. Kabul edilebilir aralık 8-12 μm'dir. 8 μm'nin altındaki değerler kaplama prosesindeki sapmayı gösterir; 12 μm'nin üzerindeki değerler iplik uyumunu etkileyebilir. 500 birimin üzerindeki siparişlere el tipi XRF raporu dahildir.

S: Tarlada saplama uzunluğunu kesmem veya değiştirmem gerekirse ne olur?
C: Saplamanın kesilmesi, Zn-Ni kaplamayı kesim yüzeyinden çıkarır ve çıplak 45# çeliği açığa çıkarır. Dış mekan koşullarında bu yüzeyde birkaç gün içinde kırmızı pas oluşacaktır. Sahada değişiklik yapılması kaçınılmazsa, kesimden sonraki 1 saat içinde kesim yüzeyine çinko açısından zengin bir soğuk galvanizleme bileşiği (ASTM A780'e göre kuru filmde minimum %93 çinko) uygulayın. Saplamanın değiştirilmesinin korozyon garantisini geçersiz kıldığını unutmayın.

S: İlk kurulum ile yeniden kurulum arasında tork farkı var mı?
C: Evet. Entegre yağlayıcı son kat, ilk kurulumda en etkilidir. Yeniden takmak için (aynı somun, aynı saplama, önceden torklanmış), parlatılmış dişlerin azaltılmış sürtünme katsayısını hesaba katmak için torku 27-32 N·m'ye düşürün. Daha önce takılmış bir saplama üzerinde yeni bir somun kullanıyorsanız, standart 30-35 N·m spesifikasyonuna geri dönün.

S: JZP-5.2 montaj parçaları nasıl yönlendirilmeli; çivi yukarı mı, aşağı mı, yoksa yatay mı?
C: JZP-5.2Amortisör TakozuDesteklenen ekipman ile temel arasında kauçuk eleman ile eksenel (sıkıştırma) yükleme için tasarlanmıştır. Tercih edilen yönlendirme, ekipman ağırlığının montaj parçasını eksenel olarak sıkıştırmasıdır. Eksenel değerin %40'ına kadar yüklerde yatay (kesme) yönlendirme kabul edilebilir (montaj başına maksimum 32 kg). Gerilerek monte etmeyin; kauçuk-metal bağlantısı çekme yüklerine uygun değildir. Germe uygulaması kaçınılmazsa, yakalama tarzı bir muhafaza için mühendislikle iletişime geçin.
