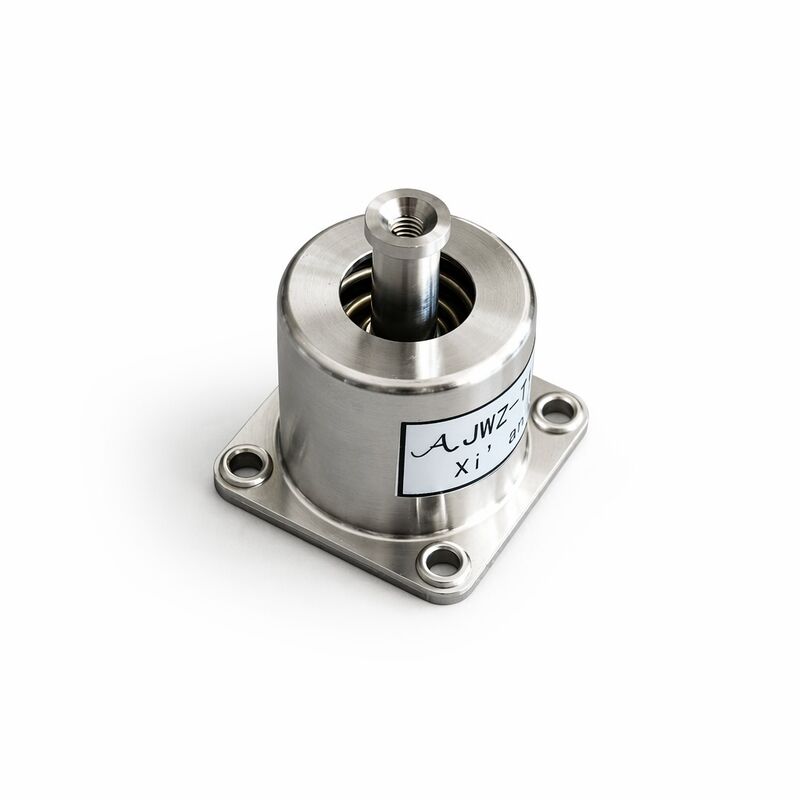

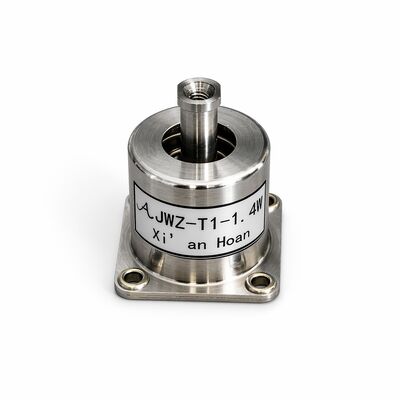

HOAN JWZ-T1-1.4W, titreşim ve şok koşullarında kontrollü destek gerektiren hafif ağırlıklı ekipmanlar için geliştirilen kompakt bir titreşim izolatörüdür.

1.4 kg nominal yükü ve 1.2 ila 1.6 kg çalışma yük aralığı ile, bu model, ekipman ağırlığının,Montaj alanı ve yer değiştirme dikkatlice kontrol edilmelidir..

İzolatör, hem dikey hem de yatay yönlerde hareket yeteneği sağlar ve mekanik titreşimlerin hassas bileşenlere aktarılmasını azaltmaya yardımcı olur.Kompakt montaj yapısı, sınırlı montaj alanı olan ekipmanlar için de uygundur.

Ürün Genel Görünümü

JWZ-T1-1.4W, küçük enstrümanlar, elektronik montajlar ve hassas cihazlar için güvenilir titreşim yalıtımı sağlamak için tasarlanmıştır.

İsimlendirilmiş yer değiştirmesi, Z yönünde 6 mm ve XY yönünde 3 mm'ye ulaşır, bu da yalıtıcının birden fazla yönden titreşime ve harekete tepki vermesini sağlar.Modelin belirtilen rezonans frekansı 10 Hz'dir ve 5 g şok testi ile değerlendirilmiştir..

Ürün, -45 °C ila +75 °C sıcaklık aralığında çalışabilir, bu da önemli sıcaklık dalgalanmaları yaşayan ortamlarda kullanımı destekler.

Yapı Şekli

Teknik parametreler

Titreşme eğrisi ve Şok eğrisi

Tipik Uygulamalar

JWZ-T1-1.4W, aşağıdaki gibi hafif ekipmanlar için değerlendirilebilir:

•Tamlama aletleri
•Kompak elektronik modüller
•Küçük iletişim cihazları
•Gözleme ve algılama ekipmanları
•Optik veya görüntüleme bileşenleri
•Laboratör ekipmanları
•Kontrol modülleri
•Öğretim cihazları
•Aydın hava elektronikleri
•Küçük endüstriyel elektronik bileşenler

Son model seçimi, ekipmanın toplam ağırlığına, izoleör sayısına, ağırlık merkezine, montaj yönüne ve gerçek titreşim veya şok koşullarına dayanmalıdır.
