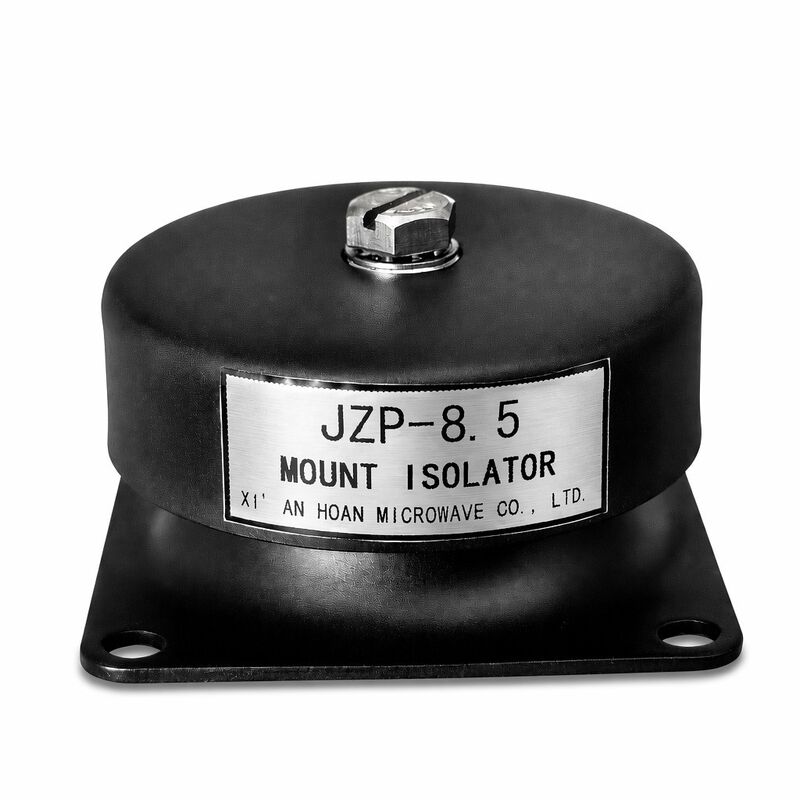

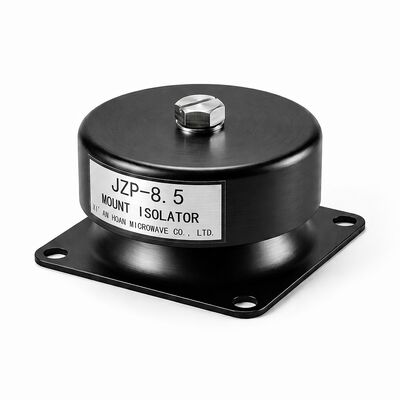

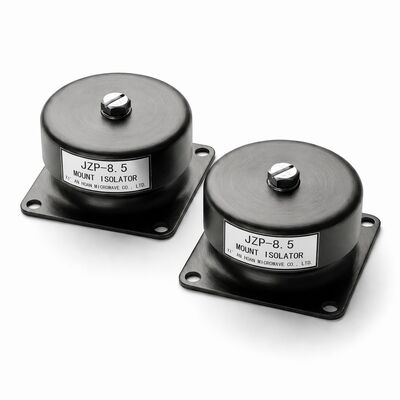

JZP-8.5 Kauçuk Amortisör Açısal Paralel Yanlış Hizalama Toleransı Bağlantı Elemanı Gevşemeyi Önleyici Diş Koruma İzolatörü

JZP-8.5 Kauçuk Şok Emici — Açısal ve Paralel Hizalama Toleransı, Gevşemeyi Önleyici Montaj Sistemi ile

JZP-8.5Montaj Başına Nominal YükAçısal ve Paralel Hizalama Telafisi

Saha montajlarında nadiren mükemmel düz, paralel montaj yüzeyleri bulunur. JZP-8.5 kauçuk elemanı, eşleşen yüzeyler arasındaki açısal hizalama sapmasını ve paralel ofseti ±15° ve ±3 mm'ye kadar emmek için esner. Bu, montaj pedlerinin yalama, taşlama veya hassas işlenmesi ihtiyacını ortadan kaldırır — mevcut altyapının değiştirilemediği retrofitting senaryolarında montaj işçiliğini tahmini %30-40 oranında azaltır. Elastomer, hizalandıktan ve torklandıktan sonra orijinal geometrisine döner, böylece derecelendirilmiş izolasyon performansının montaj ayarlamasıyla ödün verilmemesini sağlar.

Bağlantı Elemanı Gevşeme Önleyici ve Diş Koruması

Titreşim kaynaklı cıvata gevşemesi, servis sırasında izolatör arızalarının en yaygın nedenlerinden biridir. JZP-8.5, çift koruma yaklaşımıyla buna çözüm sunar: sürekli titreşim altında önleyici torku koruyan naylon uçlu bir kilit somunu ve kauçuk-metal arayüzü boyunca sıkıştırma kuvvetini eşit olarak dağıtan yapıştırılmış bir çelik rondela yüzeyi. Birlikte bu özellikler, hızlandırılmış testlerde 10.000'den fazla yük döngüsünden sonra bile hem dönme gevşemesini hem de diş sürünmesini önler. İkincil diş kilitleme bileşikleri gerekmez, bu da hem ilk montajı hem de gelecekteki bakım erişimini basitleştirir.

JZP-8.5 Performans Verileri

Parametre

Dizel ve gaz motorlu jeneratör temelleri

• İnşaat makineleri ve toprak taşıma ekipmanları montajları
• Ticari deniz tahrik ve yardımcı makine yatakları
• Tarım işleme ve hasat makineleri
• Endüstriyel fan, blower ve havalandırma üniteleri
• Konveyör tahrik, kırıcı ve eleme ekipmanı izolasyonu
• Montaj Önerileri

En iyi performans için, JZP-8.5'i kauçuk elemanı ekipman ayağı ile temel tabanı arasına yerleştirin. M6 bağlantı elemanını kalibre edilmiş bir anahtar kullanarak 8-10 N·m tork ile sıkın. Entegre naylon kilit somunu yeterli önleyici tork sağlar — sıvı diş kilitleme bileşikleri uygulamayın, çünkü kauçuk elemanla kimyasal olarak etkileşime girebilirler. Yıllık olarak izolatörleri görünür kauçuk çatlakları, deformasyon veya 1 mm'yi aşan kalıcı set açısından inceleyin. Derecelendirilmiş titreşim izolasyon performansını korumak için bozulma belirtileri gösteren herhangi bir izolatörü değiştirin.
