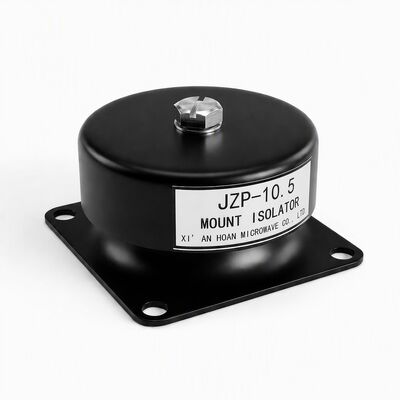

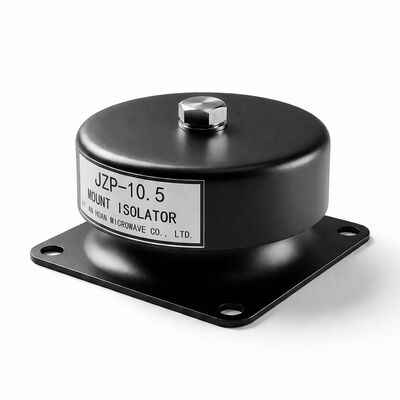

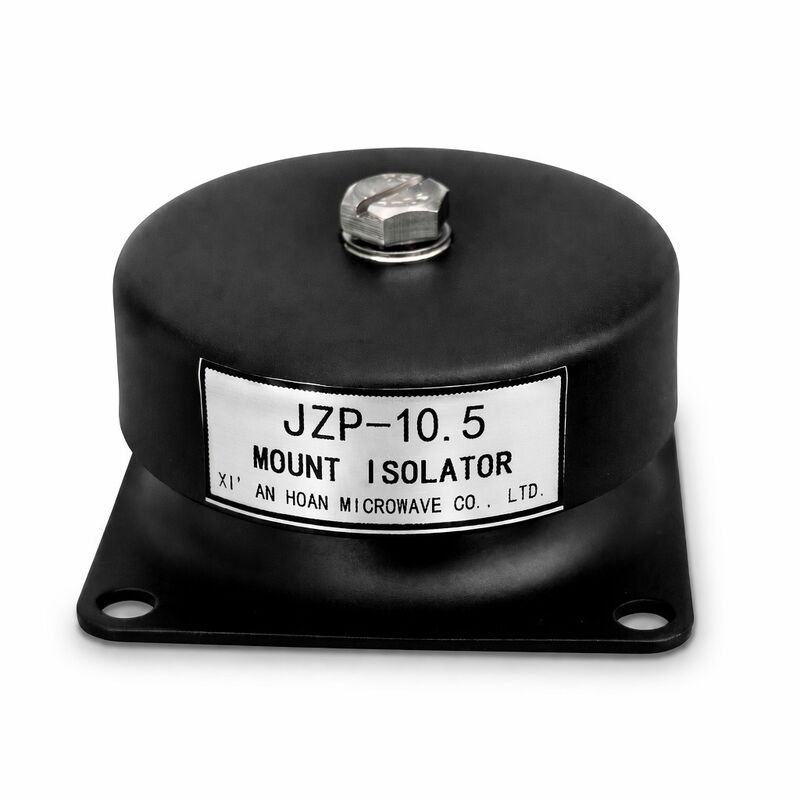

JZP-10.5 Kauçuk Amortisör Montajı 3D Çok Yönlü Yük Emme Antistatik ESD Güvenli Titreşim İzolatörü

JZP-10.5 Çok yönlü ESD Güvenli titreşim yalıtıcısı

BuJZP-10.5hassas üretim ve elektronik ortamlarındaki özel bir zorluğu ele alıyor:Her yönden çalışan titreşim yalıtımı- Ne zaman?Elektrostatik yükleri güvenli bir şekilde dağıtanKubbeli elastomer geometri ve iletken bileşik formülasyonu onu yarı iletken aletler, inceleme ekipmanları,ve sunucu altyapısı, ESD olaylarının milyonlarca duraklamaya neden olabileceği.

3 boyutlu çok yönlü emilim nasıl çalışır

Aksyal sıkıştırmada üstünlük sağlayan, ancak kesme ve bükme yükleri altında çarpıcı bir şekilde sertleşen geleneksel silindrik montajlardan farklı olarak, JZP-10.5 birküresel sektör elastomer profiliBu geometri, neredeyse izotropik sertlik sağlar. Bu da montajın tepkisinin titreşimin eksenel, radyal veya herhangi bir kaskatı açıyla gelmesine kıyaslanabilir olması anlamına gelir.Kauçuk elemanı, basınç kesme kombinasyon modunda eğilir.JZP-10'u test ederken, JZP-10'un, aynı anda üç çeviri ekseni boyunca histeretik amortizasyon yoluyla enerji emiyor.5 10-500 Hz uyarı bant genişliğinde 82-85% titreşim iletim kaybı oranı elde edildi..

ESD Koruma Mekanizmi

• İletici Karbon Ağı¢ NR/CR baz polimeri, yüksek yapısal iletken karbon siyahla, perkolasyon eşiğinin üzerindeki bir hacme bölümü ile yüklenir.Mekanik özelliklerini tehlikeye atmadan elastomer matrisinden sürekli iletken yollar oluşturur.
• Yüzey direnci 104-106 Ω️ Statik dağıtımlı tatlı noktada yerleştirilmiştir: bin saniye içinde yüklerin kanamasını sağlayacak kadar iletken (ANSI/ESD S20.20 gereksinimlerini 1000V'den 100V'ye kadar < 2 saniye bozulma süresiyle karşılar),Ancak canlı devrelerle kazara temas durumunda tehlikeli akım akışını önleyecek kadar dirençlidir..
• Kalıcı Antistatik Özellik Topikal antistatik spreyleri kullanırken ve temizlerken yıpranmak yerine, karbonla dolu bileşik, ürünün kullanım ömrü boyunca kalıcı, nemden bağımsız ESD koruması sağlar.

Üretim ve Uygunluk

• Kontrolü altındaki karıştırma ortamıKarbon siyah dispersiyonu, dispersiyon kalitesini doğrulamak için gerçek zamanlı güç eğrisi izlemesi ile iki geçişli iç karıştırma (Banbury tipi) ile elde edilir.Bu yüzden her seri kalıplama öncesinde inline direnç kuponu testi geçiyor.
• IEC 61340-5-1 Uygunluk- ESD kontrol programımız, elektronik cihazların elektrostatik fenomenlerden korunması için uluslararası standardı izler.Uyum sertifikaları ve parti dirençliliği günlükleri de dahil olmak üzere her sevkiyatla birlikte belgeler paketi mevcuttur..
• İzlenebilirlikHer bir üretim partiye, hammadde partilerine, karıştırma parametrelerine, kalıplama basın kayıtlarına ve 36 ay boyunca tutulan QC test verilerine kadar izlenebilen benzersiz bir parti kodu atanır.

Teknik özellikler

Kurulum ve Bakım

• Montaj yüzeyinin tesisin ESD topraklama ağına elektrikle bağlandığından emin olun (önerilen: yere 1 Ω)
• Periyodik olarak IEC 61340-2-3'e göre kalibre edilmiş bir megohmmeter ile yüzey direncini kontrol edin ‡ önerilen aralık: her 6 ayda bir veya 2000 çalışma saatinde
• Lastik yüzeyinde boya, kaplama veya yapıştırıcı kullanmayın, çünkü bu iletkenliği tehlikeye atacaktır
• Sadece izopropil alkolü ve tüylü olmayan bir bezle temizleyin; çözücü bazlı temizleyici maddeler antistatik katkı maddeleri çıkarabilir
• Fiziksel çatlaklar, orijinal yüksekliğin% 15'ini aşan kalıcı set veya 104-106 Ω aralığının dışında direnç ölçümleri gösteren destekleri değiştirin.

Endüstri Uygulamaları

• Yarım iletken imalatı¢ Wafer işleme robotları, litografi alet yalıtımı, sınıf 100/1000 temiz odalarda CMP makine titreşim dondurma
• SMT Montaj Hatları¢ Al ve yerleştirme makine ayakları, geri akış fırını taşıyıcı yalıtımı, AOI denetim istasyonu montajı
• Veri Merkezi AltyapısıServer rack tabanı yalıtımı, HDD dizi titreşim ayrıştırılması, yapı kaynaklı gürültüyü önlemek için CRAC ünitesi montajı
• Tıbbi ve LaboratuvarMerkezci titreşim yalıtımı, elektron mikroskop tabanı montajı, hassas dengeleme tabloları, PCR termal döngü platformları
• Test ve ÖlçümKoordinat ölçüm makinesi (CMM) tabanları, lazer interferometre masaları, titreşim duyarlı metroloji ekipmanları

Karşılaştırmalı Avantaj

Geleneksel titreşim montajları, ESD endişelerini gidermek için ayrı topraklama şeritleri veya iletken paspasları gerektirir.5 tek kompakt birim içine titreşim dümdüzü ve statik dağılımı entegre, BOM sayısını azaltır ve OEM ekipman üreticileri için montajı basitleştirir.Üretim hattında daha hızlı ve daha bağışlayıcı bir kurulumu sağlayan.

Sipariş Verme Bilgisi

OEM özelleştirme seçenekleri şunları içerir: alternatif stud iplikleri (M8, M12, UNC / UNF), paslanmaz çelik donanımı (304 veya 316 sınıfı),Uzun sıcaklık aralığı için silikon bazlı bileşik, ve özel durometre ayarlama.Bir örnek isteEv içi değerlendirme için 3 iş günü içinde değerlendirme kitleri gönderiyoruz. Teknik veri sayfaları, 3D CAD modelleri (STEP/IGS formatı) ve uygunluk sertifikaları talep üzerine mevcuttur.
