JZP-13.5 Modüler Yüklenebilir Kauçuk Şok emici titreşim ayarlama Rotary Makine için Başlangıç Döner azaltma

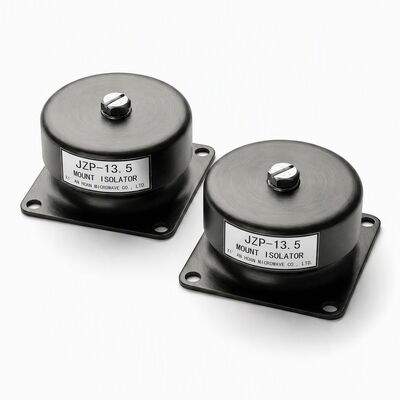

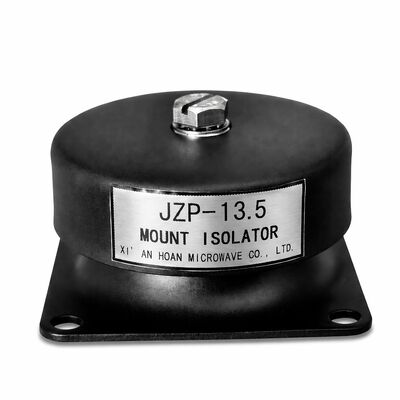

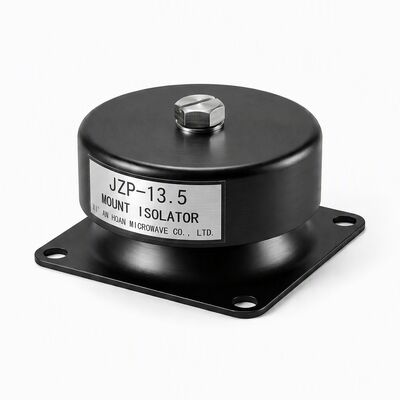

JZP-13.5 Modüler Yüklenebilir titreşim izolatörü

JZP-13.5 sürtünme damping izolatörü birmodüler yığma mimarisiBu, dönen makine tesisatlarının çok eksenli titreşim zorluklarını nasıl ele aldığını değiştiriyor.13.5 kgve endüstriyel tahrik sistemlerinde kanıtlanmış bir geçmişi,JZP-SC1 ürün hattının bu üyesi, bakım mühendislerine ve OEM tasarımcılarına özel izolasyon dizileri oluşturmalarını sağlar, yük dağılımı ve amortizasyon özellikleri, yeni aletler tasarlamadan veya kalifiye etmeden aynı birimleri seri, paralel veya hibrit konfigürasyonlarda birleştirerek.

Montaj Arayüzünde Başlangıç Döner Geçerliliklerini Çözmek

Bir elektrik motoru durmadan çalışma hızına kadar hızlandığında, stator çerçevesi, sabit durum tam yük değerinin 2-3*'sine ulaşabilecek bir tepki tork dürtüsü yaşar.Sıkı bağlanmış montajlar bu geçiciyi doğrudan taban çerçevesine aktarırJZP-13'de, asansör bağlantılarında, kemer gericilerinde ve rulman korumalarında mikro yer değiştirme olarak ortaya çıkıyor.5 kontrol edilen elastomer kesme deformasyonu yoluyla bu zirve tork olayı kesiyor , geri kalan kaydırma olmadan statik dengeye geri döner.Sonuç, çiftleme aşınma oranının ölçülebilir bir şekilde azalması ve sürekli görevli motor pompa kümelerinde sürücü sonu rulman ömrünün belgelenmiş bir şekilde uzatılmasıdır..

Modüler Yığın Nasıl Çalışır?

Her JZP-13.5 ünitesinde standartlaştırılmış M5 iğneli montaj arayüzleri 50 * 60 mm vida desenine sahiptir.İşlenmiş çelik adaptör plakaları aracılığıyla birimleri birbirine bağlayarak (Hoan'dan rafdan mevcut), mühendisler bir araya getirebilir:

• Paralel yığınlar- Tek bir makine ayağı üzerinde yükü paylaşan birden fazla izoleör, aynı dikey doğal frekansı korurken toplam kapasiteyi 13.5 kg artışlarla artırır
• Seri yığınları✓ 15 Hz'den aşağı olan ultra düşük frekanslı izolasyon gereksinimleri için toplam bükme kapasitesini artırmak için dikey bir zincire monte edilmiş izolatörler
• Hibrit dizi- Asimetrik kütle dağılımına sahip makineler için tasarlanmış paralel ve seri eleman kombinasyonları, örneğin ofset motor ağırlıkları olan yatay bölünmüş kapaklı pompalar

This modular philosophy eliminates the cost and lead time of custom-engineered isolators for non-standard installations while providing field-adjustable tuning that can be optimized during commissioning rather than guessed at the design stage.

Çubuk aşınması ve fretting korozyonunun önlenmesi

Çubukla rulman ara yüzündeki mikro hareket teknik olarak adlandırılırFrating korozyonuVibrasyon yoğun ortamlarda erken dönen ekipmanların arızalanmasının başlıca nedenidir.Yapışkan aşınma ve oksidasyon döngüsü yoluyla yüzey malzemesini yavaş yavaş çıkarmakJZP-13.5 izolatörleri, akım hattına ulaşmadan önce zorlama enerjisini emerek, rulman günlüğündeki karartma amplitudesini hasar eşiğinin çok altında azaltır. Field data from paper mill roll drives retrofitted with JZP-SC1 mounts showed a 60% reduction in bearing replacement frequency over a 36-month observation window compared with rigid-bolted baseline installations.

Teknik Performans Bir Bakışta

JZP-13.5 rezonans frekansı ile çalışır.41.5 ± 5 Hzve bir damping oranı≥ 0.13, yüksek dümpleme kategorisine (C/Cc > 0.10) yerleştirilirken, rezonansta amplifikasyon, ekipman bütünlüğünü tehdit etmeyen amplituplere kadar bastırılır.≤ 0,3 mmAygıt, bu özelliklere sahip bir sistemdir. Bu sistem, bu özelliklere sahip bir sistemdir.100G şok darbeleri(12 ardışık etki) ve bir8 yıllık tasarım kullanım ömrüsıfır sürünme bozulması ile.

Ürün Boyutları

Teknik parametreler

Uygulama vakası: Motor pompa tahrik trenleri

Tipik bir endüstriyel pompalama istasyonunda, 11 kW'lık bir elektrik motoru, santrifüj pompasını esnek bir çene bağlantısı aracılığıyla yönlendirir.Motor çerçevesi, sabit durum titreşim spektrumuna yerleştirilen çalışma torkunun yaklaşık üç katı olan yaklaşık 180 N · m ̇ anlık bir tork tepkisine maruz kalır.Sert montajla, bu geçici, taban levhasından pompa emici flensine yayılır.Çene bağlantısı, takma giyim ve pompa mekanik mühürlenme bozulmasını hızlandıran tekrarlayan mikro yanlış hizalamalara neden olurJZP-13.5 izolatörlerini paralel yığın konfigürasyonunda yerleştirmek (her motor ayağına iki adet,4 metre toplamda) basamağa en yüksek tork aktarımını %70'den fazla azaltırken statik hizalama 0.05 mm ′′, çiftleşme üreticisinin tolerans sınırının içinde.

Önerilen Yapılandırmalar

Xi'an Hoan İzolatör Teknolojisi kanıtlanmış özellikler

• Sıfır sürüklenme ve sıfır yaşlanma nominal kullanım ömrü boyunca
• Hızlı titreşim enerjisinin dağılımı için yüksek iç sönükleme katsayısı
• Sertlik kayması olmadan çok geniş çalışma sıcaklık aralığı
• Standartlı uygunluk geometrilerinin kapsamlı kütüphanesi
• Hızlı prototipleme ve ekonomik küçük seri üretimi
• Hızlı ömür testi ile doğrulanmış dayanıklı monolitik yapı
• Tek kompakt paket içinde aynı anda şok ve titreşim hafifletme
• Endüstriyel kimyasallara, deniz suyuna, ozona ve UV radyasyonuna dayanıklı

Sıkça Sorulan Sorular

S: Makinem için doğru yığın konfigürasyonunu nasıl belirlerim?
Cevap: Bize makinenizin toplam ağırlığını, ayak izi boyutlarını ve birincil uyarılma frekanslarını (motör RPM ve geçerli ise bıçak geçiş frekansı) sağlayın.Uygulama mühendislerimiz 48 saat içinde bir yığma düzenini önerecekler., öngörülen bulaşkanlık eğreleri de dahil.

S: Yükleme, yalıtım sisteminin doğal frekansını değiştirir mi?
A: Parallel stacking — connecting multiple isolators under a single machine foot — increases load capacity while preserving the same vertical natural frequency because stiffness and supported mass increase proportionallySeride yığılmış izoleörler, uçtan uca bağlıdırlar ve çok düşük frekanslı uyarılma kaynaklarını izole etmek için yararlı olan toplam bükülmeyi arttırır ve etkili doğal frekansı düşürür.

S: Bu izolatörler eski ekipmanlarda yıpranmış OEM montajlarını değiştirebilir mi?
A: Kesinlikle. Genel endüstriyel makine tabanları için ayrıntılı boyut uyumluluk kayıtları tutuyoruz. Eğer OEM parça numaranız mevcut değilse, bize montaj vida desenini gönderin,kullanılabilir boşluk, ve montaj başına yük, ve biz montaj onaylayacağız sıklıkla standart off-the-rafa JZP-13.5 hiçbir taban plaka modifikasyon gerektirmez.

S: İlk kez değerlendirme için minimum sipariş miktarı nedir?
A: 4 parçadan başlayarak örnek siparişleri kabul ediyoruz, bu da üretim hacimlerine karar vermeden önce özel ekipmanlarınızdaki izolasyon performansını ölçmenize ve doğrulamanıza olanak tanır.

Kalite ve İzlenebilirlik

Her JZP-13.5 partiye, bireysel rezonans frekansı ölçümlerini, ham maddelerin parti tanımlayıcılarını ve sertleştirme süreci parametrelerini kaydeden dijital bir Uygunluk Sertifikası eşlik eder.Xi'an Hoan Mikrodalga Şirketi., Ltd., gelen elastomer reoloji testlerini, süreç içi boyut ölçümlerini kapsayan tamamen entegre bir kalite yönetim sistemi ile ISO 9001:2015 sertifikasını sürdürmektedir.ve enstrümanlı salkım masalarında son dinamik performans doğrulama.
