JGX-2228D-960B Yüksek Performanslı Çelik Halatlı Titreşim İzolatörü, Yüksek Gerilimli Uygulamalar için
Ürün Özellikleri
| Özellik |
Değer |
| Yük Aralığı |
3.5-2000KG |
| Model |
GR SERİSİ |
| Rezonans Frekansı |
5-10HZ |
| Yapı |
Sarmal |
| Kullanım |
Endüstriyel Makineler |
| Şok Direnci |
30g/11ms |
| Doğal Frekans |
10-100 Hz |
| Eksenel Sertlik |
50N/mm |
| Çelik Halat Malzemesi |
Galvanizli Çelik |
| Sönümleme Oranı |
0.5 |
| Çalışma Sıcaklığı |
-40 ila 200 derece Fahrenheit |
Ürün Açıklaması
JGX-2228 Serisi
Xi'an Hoan'ın geniş titreşim izolatörleri ve elastomerik şok takozları yelpazesi, çoğu ekipmanı başarıyla askıya alabilir. Yaygın uygulamalar arasında elektronik kutular, bilgisayarlar, monitörler, radar üniteleri ve benzeri ekipmanlar bulunur. Mühendislerimiz, özel stres gereksinimleriniz için doğru ekipmanın seçilmesini sağlamak üzere hassas şok hesaplamaları yaparlar.
Yay işlevi, bir döngü halinde önceden şekillendirilmiş bir kablonun esnemesinde bulunan elastikiyet ile oluşturulur. Sönümleme işlevi, kablonun ayrı tellerinin ve ipliklerinin göreceli sürtünmesinden kaynaklanır. Paslanmaz çelik kablolar, mükemmel su geçirmezlik, korozyon direnci ve istikrarlı performans sunar.
JGX-2228D-960B çelik halat izolatörü, JGX-2228 serisinin bir parçasıdır. Paslanmaz çelik kabloları ve tutma çubukları, tüm uygulamalarda olağanüstü titreşim izolasyonu sağlar.

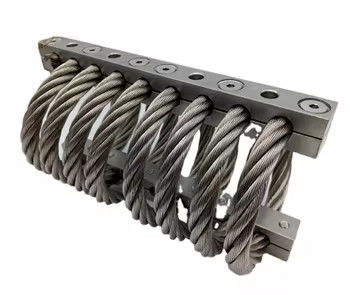

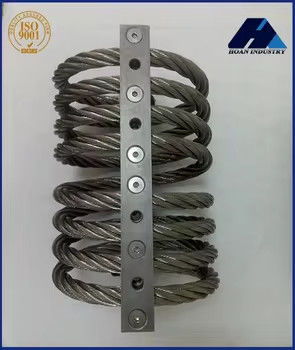

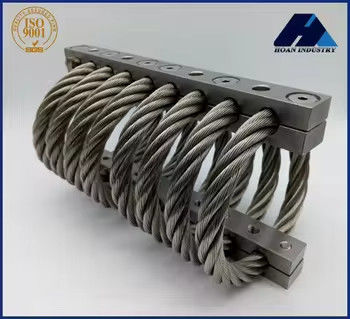

JGX-2228D-960B, 8 döngü ve 22,2 mm çapında çelik halat ile yeni bir tasarıma sahiptir ve 960 kg'lık maksimum statik yük sunar. Çeşitli cihaz ve sistemlerde mekanik gürültüyü azaltmak için özel olarak tasarlanmıştır.
Bu model, araçlarda, zırhlı araçlarda, füzelerde, fırlatıcılarda, karayolu taşımacılığında, denizcilik uygulamalarında, gemi yapımında, donanmada, enerji, fotoğraf ekipmanlarında, hava ekipmanlarında, iletişim cihazlarında, elektronik algılama cihazlarında, mobil elektronik cihazlarda, kameralarda ve diğer zorlu çalışma koşullarında yaygın olarak kullanılmaktadır.
Teknik Özellikler
| No. |
Model |
Maksimum Statik Yük (N) |
Maksimum Sapma (mm) |
Kv(titreşim) (KNm) |
Ks(şok) (KNm) |
| 1 |
JGX-2228D-1250B |
626.5 |
53.3 |
618 |
618 |
| 2 |
JGX-2228D-960B |
361.5 |
71.1 |
356 |
356 |
| 3 |
JGX-2228D-860B |
294.9 |
77.5 |
291 |
291 |
| 4 |
JGX-2228D-665B |
165.3 |
108.0 |
163 |
163 |
| 5 |
JGX-2228D-550B |
113.2 |
132.1 |
112 |
112 |
| 6 |
JGX-2228D-380B |
77.6 |
132.1 |
77 |
77 |
Uygulamalar
| Uygulamalar |
Tipik Ekipman |
Koruma Alanı |
Operasyonel Avantajlar |
| Gemi bordası |
Elektronik, Bilgisayarlar, Makineler |
Patlayıcı patlaması, Doğal titreşim, Fırtınalar |
Uzun ömür, Bakım gerektirmez, Aşırı sıcaklıklar, Korozyon direnci, Tüm eksenlerde koruma |
| Engebeli Arazi Araçları |
Enstrümantasyon, Jeneratörler, Elektronik |
Engebeli arazi, Kötü yol koşulları, Çarpışma |
Uzun ömür, Bakım gerektirmez, Aşırı sıcaklıklar, Ozon, Radyoaktivite, UV Radyasyonu |
| Uçak |
Elektronik, Bilgisayarlar |
Yüksek-G manevraları, Sert inişler, Türbülanslı hava |
Sıcaklık ve irtifa aşırılıkları, Hafif |
| Nakliye Konteynerleri |
Optik, Enstrümanlar, Füzeler, Elektronik |
Transit, Taşıma düşüşü, Yükleme/Boşaltma |
Uzun ömür, Bakım gerektirmez, Neme maruz kalma, Tekrarlanan kullanım |
| Endüstriyel Ekipman |
Santrifüj, Kurutucular, Pompalar |
Dengesiz dinamik yükler, Sıvı çekiç, Doğal titreşim, Temel zayıflığı |
Uzun ömür, Bakım gerektirmez, Aşındırıcı ortamlar |
| Cephane Ekipmanları |
Tank topçusu, Bilgisayar kontrolleri, Elektronik |
Engebeli arazi, Demiryolu tümsekleri, Transit |
Bakım gerektirmez, Aşırı sıcaklıklar, Yakın patlama |
| Tıbbi Ekipman |
Hasta bakımı için gerekli mekanik ekipman |
Hareketli parçalardan kaynaklanan titreşim, Mobil arabalar-Taşıma şoku |
Bakım gerektirmez, Gaz çıkışı yok, Sterilize edilebilir |
| Bacalar |
Bacalar, Yıkayıcılar, Ölçüm cihazları |
Rüzgarın rezonans frekanslarına neden olması, Yıkayıcı yakınında türbülansa neden olan baca gazı |
Bakım gerektirmez, Aşırı sıcaklıklar, Aşındırıcı ortamlar |
