Name: Yüksek performanslı JGX-0480A-72A hassas aletler ve yüksek hassas mekanik sistemler için tel ipi titreşim izolatörleri
Brand: Xi'an Hoan Microwave Co., Ltd.
SKU: JGX-0480A-72A
Availability: InStock

Evde > Ürünler > Tel ip titreşim yalıtıcısı >

Yüksek performanslı JGX-0480A-72A hassas aletler ve yüksek hassas mekanik sistemler için tel ipi titreşim izolatörleri

Kesinlik Enstrümanları Tel ip titreşim izolatörleri

Yüksek performanslı tel ip titreşim izolatörleri

Place of Origin:

China

Marka adı:

Hoan

Sertifika:

ISO9001:2015

Model Number:

JGX-0480A-72A

Bizimle İletişim

Teklif Et

Yüksek performanslı JGX-0480A-72A hassas aletler ve yüksek hassas mekanik sistemler için tel ipi titreşim izolatörleri

Ürün Ayrıntıları

Diameter:

0.25-1.5 inches

Drawing Format:

DWG and PDF

Number Of Mounting Holes:

Effective Diameter:

50mm

Mounting Holes:

M18

Color:

Silver

Working Temperature:

-55 ~ +120

Temperature Range:

-40℃ to 80℃

Packing:

Standard Packing

Number Of Wires:

Width:

2 inches

Structure:

Helical

Shock Rsistance:

30g/11ms

Characteristic:

wide working frequency, long life span

Core Components:

Bearing

Vurgulamak:

Kesinlik Enstrümanları Tel ip titreşim izolatörleri

Yüksek performanslı tel ip titreşim izolatörleri

Ödeme ve Nakliye Şartları

Minimum Order Quantity

Payment Terms

L/C,T/T,D/P,D/A,Western Union,MoneyGram

İlişkili Ürünler

Video

JGX-0320A-12A Sürekli titreşim kontrolü için Otomatik Damping Düzenleme Tel ip titreşim izolatörü

En İyi Fiyatı Alın

Video

JGX-0320A-13.5A Mükemmel Elastik ve Damping Özelliklerine Sahip Tel İpi titreşim izolatörü

En İyi Fiyatı Alın

JGX-0320A-14.5A titreşim izolatörü, istikrarlı çalışma ortamı ve doğru ölçüm verileri için 0.5'lik etkili dümplemesi

En İyi Fiyatı Alın

Video

JGX-0320A-16A Navigasyon sistemleri için tel ip titreşim izolatörleri

En İyi Fiyatı Alın

Bizimle İletişim

86-29-88292913

Şimdi iletişime geçin

Ürün Tanımı

JGX-0480 Serisi

Xi'an Hoan Mikrodalga Co., Ltd.'nin JGX-0480 serisi çelik tel ipi titreşim izolatörleri, hassas enstrümanlar, iletişim ekipmanları ve yüksek hassasiyetli mekanik sistemler için özel olarak tasarlanmıştır.Dış titreşimleri ve şokları etkili bir şekilde izole edebilirler., ekipmanın çalışmasının istikrarını ve güvenilirliğini sağlar. Ürün, mükemmel esneklik ve amorflama özelliklerine sahip çok katmanlı paslanmaz çelik tel ipi sarma yapısını benimser.ve titreşim yalıtım verimliliği %90'ın üzerinde., 5Hz'den 500Hz'ye kadar geniş frekanslı titreşim senaryoları için uygundur.Tek bir set titreşim izolatörlerinin statik yükü 50kg-200kg'a ulaşabilir, ve dinamik yük uyarlanabilirliği, radar, uydu antenleri, tıbbi ekipman ve diğer alanların katı gereksinimlerini karşılayan son derece güçlüdür.

JGX-0480 serisi, yatay, dikey ve birden fazla yönde titreşim enerjisini emiyebilen her yönlü titreşim izolasyon tasarımı benimser.Rezonans nedeniyle ekipmanların performans bozulmasını azaltmakÜrün kabuğu korozyona dayanıklı alüminyum alaşımından yapılmıştır ve yüzey -50°C'den +120°C'ye kadar aşırı ortamlara adapte olmak üzere anodizasyonla işlenmiştir. Koruma seviyesi IP65,Nem ve tuz püskürtmesi gibi zor koşullarda uzun süreli istikrarlı çalışmayı sağlamak.

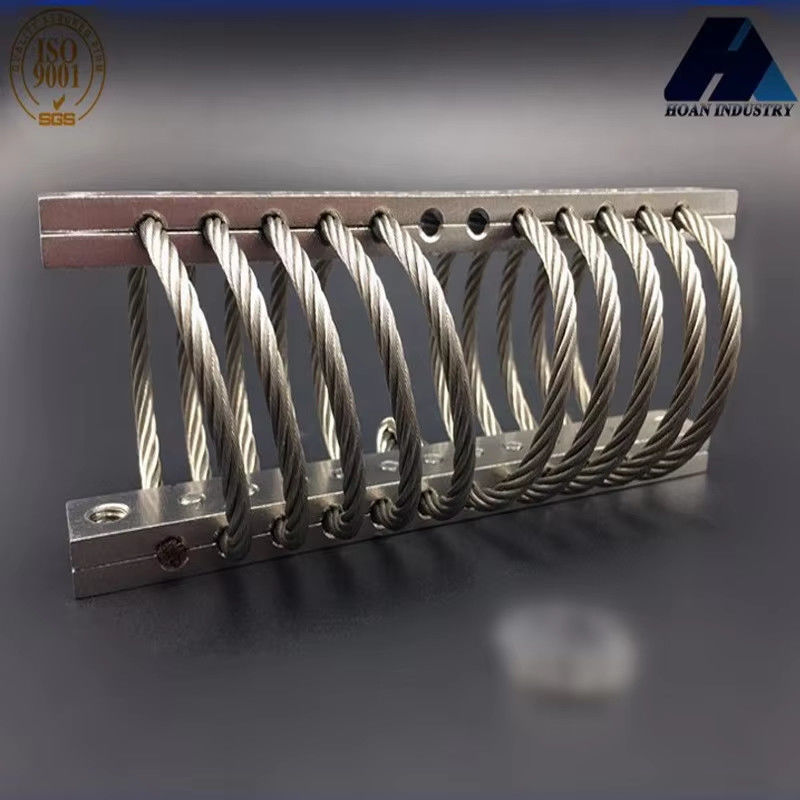

Yüksek performanslı JGX-0480A-72A hassas aletler ve yüksek hassas mekanik sistemler için tel ipi titreşim izolatörleri 0

Montaj Seçenekleri

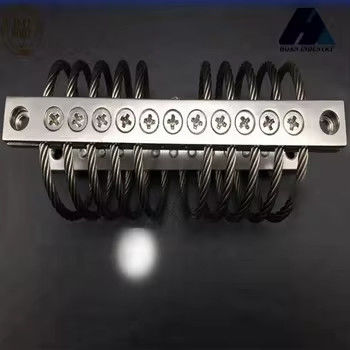

Yüksek performanslı JGX-0480A-72A hassas aletler ve yüksek hassas mekanik sistemler için tel ipi titreşim izolatörleri 1

Boyut parametresi:

Model	H±±3.30	️W ️	Birim ağırlığı	Montaj seçenekleri	Çukurdan. (mm)	İp(mm)	C'sink(°)
JGX-0480A-75A	30	36	0.304	D	¥6.9±0.13	M6×1.0	90
JGX-0480A-72A	33	38	0.32	D
JGX-0480A-61A	36	41	0.336	B,D,E
JGX-0480A-59A	38	43	0.336	A, B, C, D, E, S.
JGX-0480A-52A	41	46	0.352
JGX-0480A-50A	43	48	0.4
JGX-0480A-37A	51	58	0.416
JGX-0480A-24A	54	75	0.432
JGX-0480A-18A	62	88	0.448
JGX-0480A-12A	81	107	0.464

Teknik veri sayfası:

Dikey yük

- Hayır, hayır.	Model	Maksimum statik yük ((N)	Maksimum deformasyon(mm)	titreşim sertliği (KN/m)	Çarpışma sertliği ((KN/m)
1	JGX-0480A-75A	75	8.6	578	363
2	JGX-0480A-72A	72	11.7	455	252
3	JGX-0480A-61A	61	13.7	347	189
4	JGX-0480A-59A	59	15.7	301	152
5	JGX-0480A-52A	52	18.8	244	117
6	JGX-0480A-50A	50	20.8	212	96
7	JGX-0480A-37A	37	26.9	136	58
8	JGX-0480A-24A	24	29.5	82	33
9	JGX-0480A-18A	18	36.6	54	21
10	JGX-0480A-12A	12	52.8	29	10

45 ° yön yükü:

Yüksek performanslı JGX-0480A-72A hassas aletler ve yüksek hassas mekanik sistemler için tel ipi titreşim izolatörleri 3

- Hayır, hayır.	Model	Maksimum statik yük(N)	Maksimum deformasyon(mm)	titreşim sertliği(KN/m)	Çarpışma sertliği(KN/m)
1	JGX-0480A-75A	54.5	12.7	341	179
2	JGX-0480A-72A	52.2	16.8	258	126
3	JGX-0480A-61A	44.1	19.8	197	93
4	JGX-0480A-59A	41.7	22.9	172	75
5	JGX-0480A-52A	38.1	26.9	141	58
6	JGX-0480A-50A	35.7	29	123	49
7	JGX-0480A-37A	26.5	38.1	77	28
8	JGX-0480A-24A	18.1	41.7	49	18
9	JGX-0480A-18A	13.9	51.3	33	11
10	JGX-0480A-12A	9.3	74.7	18	5.3

Yan yük:

Yüksek performanslı JGX-0480A-72A hassas aletler ve yüksek hassas mekanik sistemler için tel ipi titreşim izolatörleri 4

- Hayır, hayır.	Model	Maksimum statik yük(N)	Maksimum statik yük(N)	titreşim sertliği(KN/m)	Çarpışma sertliği(KN/m)
1	JGX-0480A-75A	36.3	8.6	224	224
2	JGX-0480A-72A	36.3	11.7	156	156
3	JGX-0480A-61A	34.1	14.7	112	112
4	JGX-0480A-59A	31.7	16.8	93	93
5	JGX-0480A-52A	29.5	19.8	70	70
6	JGX-0480A-50A	27.2	21.8	60	60
7	JGX-0480A-37A	20.4	27.9	35	35
8	JGX-0480A-24A	5.9	31.0	11	11
9	JGX-0480A-18A	4.1	38.1	5.3	5.3
10	JGX-0480A-12A	2.2	55.9	2.3	2.3

* Montaj Çubukları Malzemesi *
Paslanmaz çelik veya alüminyum seçilebilir

* Alüminyum Montaj Çubuklarının Yüzey Tedavisi Seçimi *
Beyaz Anodizasyon: Alüminyum yüzeyini kendisinden daha sert hale getirmek için yapılan yüzey işlemi. Beyaz anodizasyon alüminyum montaj çubuklarının rengi alüminyumun kendisiyle aynı rengini korur.Alüminyum montaj çubuklarının normal yüzey tedavisi

Sert Anodizasyon: Alüminyum montaj çubuklarını beyaz anodizasyondan çok daha sert hale getirmek için yüzey işlemi.Sert anodizasyon alüminyum montaj çubuklarının rengi beyaz anodizasyon yolundan daha koyu- Tel ip izoleatörlerinin kullanım koşullarının karmaşık veya özel gereksinimleri için özel kullanım.
