JGX-2228A Serisi
Yenilikçi Yapı Tasarımı: Çok Boyutlu Dinamik Yanıtda Mühendislik Bilgeliği

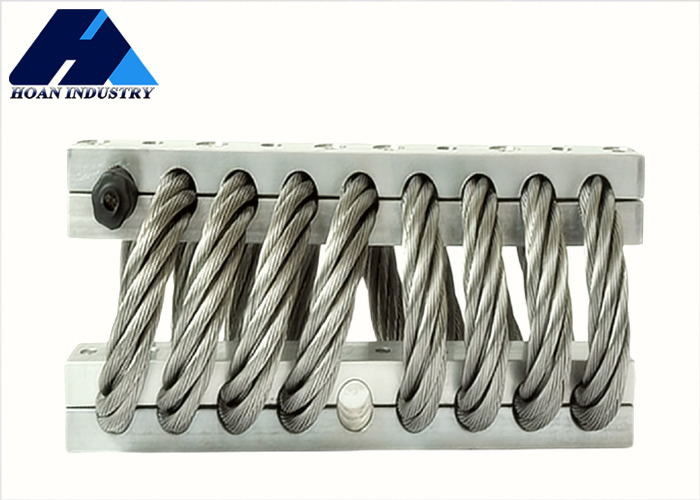

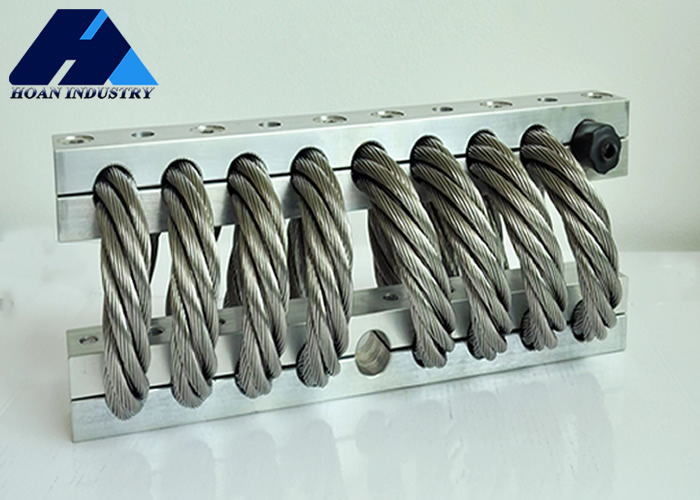

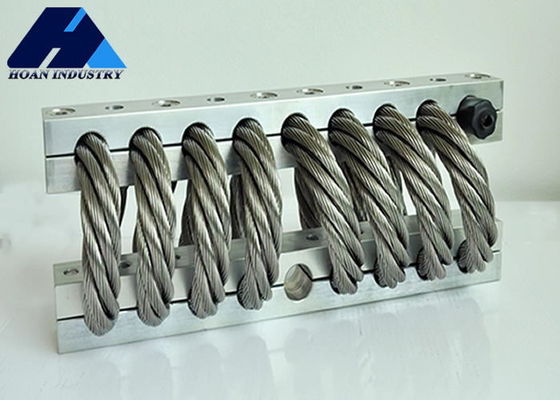

Xi'an Hoan Mikrodalga'nın JGX-2228A çelik tel ip izolatörü, üç boyutlu dinamik yanıt sistemi oluşturan çok iplik çelik tel spiral sarma yapısına odaklanır.380~1250kg'lık statik bir yük taşıdığında, bu yapı, titreşim enerjisinin verimli emilimini sağlayan sürtünme, ekstrüzyon ve tel iplikleri arasında kayma yoluyla kuru sürtünme amortizasyonu üretir.Dış uyarım kritik değeri aştığında, çelik tel ipi içindeki göreceli yer değiştirme, çarpma enerjisinin% 70'inden fazlasını dağıtabilir; küçük amplitudlu titreşimler sırasında, dalgalar arasındaki kendi kendine kilitlenme etkisi sistem istikrarını korur.Bu uyarlanma özelliği, -40 °C'den 100 °C'ye kadar olan aşırı ortamlarda istikrarlı bir performansı korumasını sağlar.
Bu üründe benimsenen çift destek levhası mekanik yapısı, yük dağılımını daha da optimize eder.Bolt sıkıştırma sırasında radyal genişleme kuvveti üretilir., çelik tel ipi sıkıştırma gücünü geleneksel yapıların 1,5 katına çıkarırken, gerginlik konsantrasyonundan kaynaklanan malzeme yorgunluğunu önler.Bu tasarım, havacılık elektronik ekipmanları ve araç monte edilmiş hassas aletler gibi senaryolarda 100G'den fazla anlık darbeye dayanmasını sağlar., 100.000 döngüyü aşan titreşim karşıtı yorgunluk ömrü ile.
Boyut parametresi tablosu
| Model |
Yükseklik(mm) ± 6.35
|
Genişliği
(mm)
|
Ağırlık
(kg)
|
Montaj Seçenekleri |
Çukurdan
(mm)
|
İp
(mm)
|
Çinko ((°) |
| JGX-2228A-1250A |
133 |
140 |
8.4 |
C,D |
13 sterlin.5+0.13- 0 oldu.38 |
M12*1.75 |
90 |
| JGX-2228A-960A |
152 |
165 |
9.53 |
A, B, C, D, E, S. |
| JGX-2228A-860A |
159 |
178 |
9.9 |
| JGX-2228A-665A |
191 |
210 |
11.5 |
| JGX-2228A-550A |
216 |
235 |
12.7 |
| JGX-2228A-380A |
216 |
286 |
13.9 |
Statik yük eğrisi
| - Hayır, hayır. |
Model |
Maks. Statik Yük
(kg)
|
En fazla eğilme
(mm)
|
Kv ((Vibrasyon)
(KN/m)
|
Ks ((Şok)
(KN/m)
|
| 1 |
JGX-2228A-1250A |
1250 |
50.8 |
2362 |
1010 |
| 2 |
JGX-2228A-960A |
960 |
67.3 |
1513 |
585 |
| 3 |
JGX-2228A-860A |
860 |
74.9 |
1270 |
469 |
| 4 |
JGX-2228A-665A |
665 |
102.9 |
800 |
263 |
| 5 |
JGX-2228A-550A |
550 |
125.7 |
585 |
180 |
| 6 |
JGX-2228A-380A |
380 |
125.7 |
377 |
138 |
| - Hayır, hayır. |
Model |
Maks. Statik Yük
(kg)
|
En fazla eğilme
(mm)
|
Kv ((Vibrasyon)
(KN/m)
|
Ks ((Şok)
(KN/m)
|
| 1 |
JGX-2228A-1250A |
889.8 |
72.4 |
1348 |
503 |
| 2 |
JGX-2228A-960A |
680.6 |
96.5 |
860 |
289 |
| 3 |
JGX-2228A-860A |
613.3 |
105.4 |
718 |
235 |
| 4 |
JGX-2228A-665A |
454.1 |
144.8 |
448 |
131 |
| 5 |
JGX-2228A-550A |
331.6 |
177.8 |
327 |
89 |
| 6 |
JGX-2228A-380A |
215.3 |
177.8 |
212 |
70 |
| - Hayır, hayır. |
Model |
Maks. Statik Yük
(kg)
|
En fazla eğilme
(mm)
|
Kv ((Vibrasyon)
(KN/m)
|
Ks ((Şok)
(KN/m)
|
| 1 |
JGX-2228A-1250A |
626.5 |
53.3 |
618 |
618 |
| 2 |
JGX-2228A-960A |
361.5 |
71.1 |
356 |
356 |
| 3 |
JGX-2228A-860A |
294.9 |
77.5 |
291 |
291 |
| 4 |
JGX-2228A-665A |
165.3 |
108.0 |
163 |
163 |
| 5 |
JGX-2228A-550A |
113.2 |
132.1 |
112 |
112 |
| 6 |
JGX-2228A-380A |
77.6 |
132.1 |
77 |
77 |
Sık Sorulan Sorular
S: Ticaret şirketi mi yoksa üretici misiniz?
A: Biz endüstriyel atölye titreşim dümplemesi ve mikro titreşim emici ürünlerin üreticisiyiz.
S: Teslimat süreniz ne kadar?
A: Eğer stok varsa, hemen teslim edebiliriz. Eğer stok yoksa, miktarına bağlıdır, ama normalde 20 iş gününden fazla değildir
S: Ürünün ağırlığı ve ölçümü nedir?
A: Farklı miktarda farklı boyutlar, lütfen ayrıntılar için bizimle iletişime geçin.
S: Ürünler müşterinin gereksinimlerine göre üretilebilir mi?
A: Evet, OEM hizmeti mevcuttur
S: Hızlı bir teklif için ne bilmeniz gerekiyor?
A: Ekipman ağırlığı, hacim; ekipman şok ve titreşim gereksinimleri gerekir; cihazın uygulama ortamı hakkında bu ayrıntıları takdir ediyoruz
S: Visting şirketine izin var mı yok mu?
A: Evet, müşterilerin bizi ziyaret etmelerini memnuniyetle karşılıyoruz.
