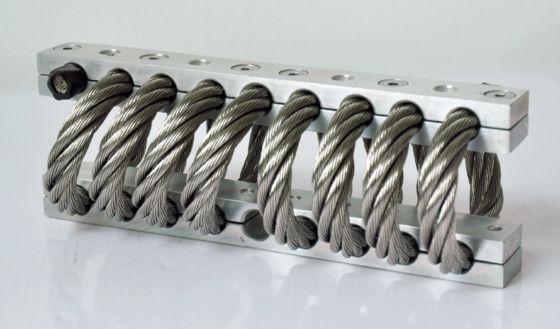

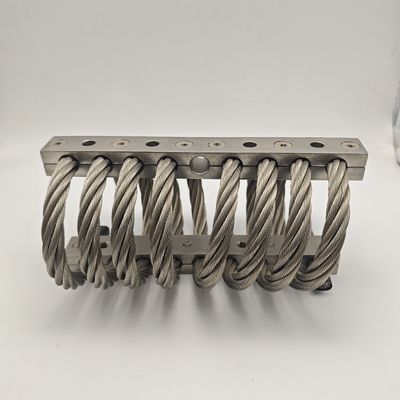

JGX-2228A Serisi
Çapraz Alan Uygulamaları: Son Teknoloji Ulusal Savunmadan Endüstriyel Üretime Kapsamlı Kapsam
JGX-2228A'nın modüler tasarımı, birden fazla alanda benzersiz değer sergilemesini sağlar. Ulusal savunma sektöründe, bu izolatör yeni tip bir füze fırlatma aracının yangın kontrol sistemine uygulanmıştır. Ekipmanın titreşim genliğini 0,1 mm içinde kontrol ederek, radar anteninin arazi sürüşü sırasında yönlendirme doğruluğu hatasının 0,05 dereceden az olmasını sağlar, bu da geleneksel katı bağlantı çözümlerinin performansının üç katıdır. Denizcilik alanında, darbe dayanımı bir firkateynin sonar dizisinde başarıyla kullanılmıştır. Sualtı patlama darbe testleri sırasında, ekipmanın tepki ivmesi 15g'ye düşürülerek hassas sensörlerin temel bileşenleri etkili bir şekilde korunmuştur.
Endüstriyel senaryolarda, ürün, esnek bağlantı teknolojisi aracılığıyla büyük ölçekli ekipmanlardaki titreşim iletimi sorununu ele almaktadır. Bir petrokimya işletmesi, kompresör ünitesi için JGX-2228A'yı kullandıktan sonra, boru hattı sisteminin titreşim stresi %60 oranında azaltılmıştır. Destekleyici akıllı izleme modülü (özelleştirilebilir), izolatörün sağlık durumunu gerçek zamanlı olarak geri bildirebilir ve tahmini bakım döngüsünü geleneksel çözümlerin iki katına çıkarır. Yeni enerji sektöründe, yüksek ve düşük sıcaklıklara karşı direnci, rüzgar enerjisi dönüştürücülerinde mükemmel performans göstermesini sağlar. -30℃'de başlatıldığında, ekipmanın sıcaklık artış hızı %30 oranında azaltılır ve güç cihazlarının hizmet ömrünü etkili bir şekilde uzatır.
Özellikle, JGX-2228A'nın hafif tasarımı (geleneksel metal izolatörlerin yalnızca %60'ı ağırlığında), havacılık uygulamaları için yeni olanaklar sunmaktadır. Bir İHA'ya monte edilmiş bir radar sistemi bu ürünü kullandıktan sonra, makinenin genel ağırlığı 12 kg azaltılırken, titreşim önleme performansı %40 iyileştirilmiş ve İHA'nın 6. seviye rüzgar koşullarında bile istikrarlı keşif görüntü kalitesini korumasını sağlamıştır. Bu tür çapraz alan teknolojik transfer yeteneği, Xi'an Hoan Microwave'in titreşim izolasyon teknolojisi alanındaki derin birikimini yansıtmaktadır.
Boyut Parametre Tablosu
| Model |
Yükseklik(mm)±6.35
|
Genişlik
(mm)
|
Ağırlık
(kg)
|
Montaj Seçenekleri |
Delik
(mm)
|
Diş
(mm)
|
C‘sink(°) |
| JGX-2228A-1250A |
133 |
140 |
8.4 |
C,D |
∅13.5+0.13-0.38 |
M12*1.75 |
90 |
| JGX-2228A-960A |
152 |
165 |
9.53 |
A,B,C,D,E,S |
| JGX-2228A-860A |
159 |
178 |
9.9 |
| JGX-2228A-665A |
191 |
210 |
11.5 |
| JGX-2228A-550A |
216 |
235 |
12.7 |
| JGX-2228A-380A |
216 |
286 |
13.9 |
Statik Yük Eğrisi
| No. |
Model |
Maksimum Statik Yük
(kg)
|
Maksimum Sapma
(mm)
|
Kv(Titreşim)
(KN/m)
|
Ks(Şok)
(KN/m)
|
| 1 |
JGX-2228A-1250A |
1250 |
50.8 |
2362 |
1010 |
| 2 |
JGX-2228A-960A |
960 |
67.3 |
1513 |
585 |
| 3 |
JGX-2228A-860A |
860 |
74.9 |
1270 |
469 |
| 4 |
JGX-2228A-665A |
665 |
102.9 |
800 |
263 |
| 5 |
JGX-2228A-550A |
550 |
125.7 |
585 |
180 |
| 6 |
JGX-2228A-380A |
380 |
125.7 |
377 |
138 |
| No. |
Model |
Maksimum Statik Yük
(kg)
|
Maksimum Sapma
(mm)
|
Kv(Titreşim)
(KN/m)
|
Ks(Şok)
(KN/m)
|
| 1 |
JGX-2228A-1250A |
889.8 |
72.4 |
1348 |
503 |
| 2 |
JGX-2228A-960A |
680.6 |
96.5 |
860 |
289 |
| 3 |
JGX-2228A-860A |
613.3 |
105.4 |
718 |
235 |
| 4 |
JGX-2228A-665A |
454.1 |
144.8 |
448 |
131 |
| 5 |
JGX-2228A-550A |
331.6 |
177.8 |
327 |
89 |
| 6 |
JGX-2228A-380A |
215.3 |
177.8 |
212 |
70 |
| No. |
Model |
Maksimum Statik Yük
(kg)
|
Maksimum Sapma
(mm)
|
Kv(Titreşim)
(KN/m)
|
Ks(Şok)
(KN/m)
|
| 1 |
JGX-2228A-1250A |
626.5 |
53.3 |
618 |
618 |
| 2 |
JGX-2228A-960A |
361.5 |
71.1 |
356 |
356 |
| 3 |
JGX-2228A-860A |
294.9 |
77.5 |
291 |
291 |
| 4 |
JGX-2228A-665A |
165.3 |
108.0 |
163 |
163 |
| 5 |
JGX-2228A-550A |
113.2 |
132.1 |
112 |
112 |
| 6 |
JGX-2228A-380A |
77.6 |
132.1 |
77 |
77 |
* Alüminyum Montaj Çubuklarının Yüzey İşlem Seçimi *
* Beyaz Eloksal: Alüminyum yüzeyi kendisinden daha sert hale getirmek için yapılan yüzey işlemidir. Beyaz eloksallı alüminyum montaj çubuklarının rengi, alüminyumun kendisiyle aynı rengi korur. Alüminyum montaj çubuklarının normal yüzey işlemidir;
* Sert Eloksal: Alüminyum montaj çubuklarını beyaz eloksallıdan çok daha sert hale getirmek için yapılan yüzey işlemidir. Sert eloksallı alüminyum montaj çubuklarının rengi, beyaz eloksallıdan daha koyudur. Tel halat izolatörlerinin kullanım koşullarının karmaşık veya özel gereksinimleri için özel kullanım.
* Montaj Çubuklarının Malzemesi *
Paslanmaz Çelik veya Alüminyum seçilebilir

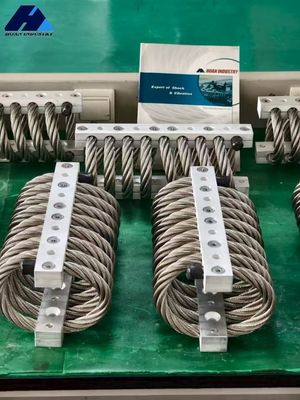

Müşteri Fotoğrafları
