Name: Çok yönlü titreşim koruması için 5Hz'den 100Hz'e kadar izole frekansı olan galvanize çelik tel ipi titreşim izolatörü
Brand: Xi'an Hoan Microwave Co., Ltd.
SKU: JGX-0648A-36A
Availability: InStock

Evde > Ürünler > Tel ip titreşim yalıtıcısı >

Çok yönlü titreşim koruması için 5Hz'den 100Hz'e kadar izole frekansı olan galvanize çelik tel ipi titreşim izolatörü

Galvanizli çelik tel ip yalıtıcısı

Çok yönlü titreşim yalıtıcısı

5Hz-100Hz titreşim yalıtıcısı

Menşe yeri:

Çin

Marka adı:

Hoan

Sertifika:

ISO9001:2015

Model numarası:

JGX-0648A-36A

Bizimle İletişim

Teklif Et

Ürün Ayrıntıları

Çalışma sıcaklığı:

-55 ~ +120

Genel genişlik:

50 mm

Titreşim izolasyon tipi:

Pasif

İzolasyon frekansı aralığı:

5Hz ila 100Hz

Aksesuarlar:

Açık

Eksenel sertlik:

50n/mm

Tel ip malzemesi:

Galvanizli çelik

Tel ip çapı:

6,4 mm

Boyut:

Çevrimiçi Destek

Yük aralığı:

2-4.8kg

Özellikler:

Ankraj Delikleri; Petrol Direnci

Korozyon Direnci:

Evet

Montaj Dişi Boyutu:

Kurulum Oryantasyonu:

Dikey veya Yatay

Vurgulamak:

Galvanizli çelik tel ip yalıtıcısı

Çok yönlü titreşim yalıtıcısı

5Hz-100Hz titreşim yalıtıcısı

Ödeme ve Nakliye Şartları

Min sipariş miktarı

Ödeme koşulları

100cm / 150cm, 90cm / 100cm / 150cm

İlişkili Ürünler

Video

Çok yönlü titreşim koruması için 5Hz'den 100Hz'e kadar izole frekansı olan galvanize çelik tel ipi titreşim izolatörü

En İyi Fiyatı Alın

Video

JGX-0956A-104A Tel ip titreşim izolatörü Dış mekanlar için tüm metal açık yapı

En İyi Fiyatı Alın

Video

JGX-1598A-557A Yüksek Frekanslı "Sessizleştirme" Yeteneği, Üst Düzey Optik Platformlar ve Yarı İletken Üretim Ekipmanları İçin

En İyi Fiyatı Alın

Video

JGX-1276 Serisi Kablo Halat titreşim izolatörü Endüstriyel Genel Genişliği 50mm Tasarım Tarzı Endüstriyel

En İyi Fiyatı Alın

Bizimle İletişim

Şimdi iletişime geçin

Ürün Tanımı

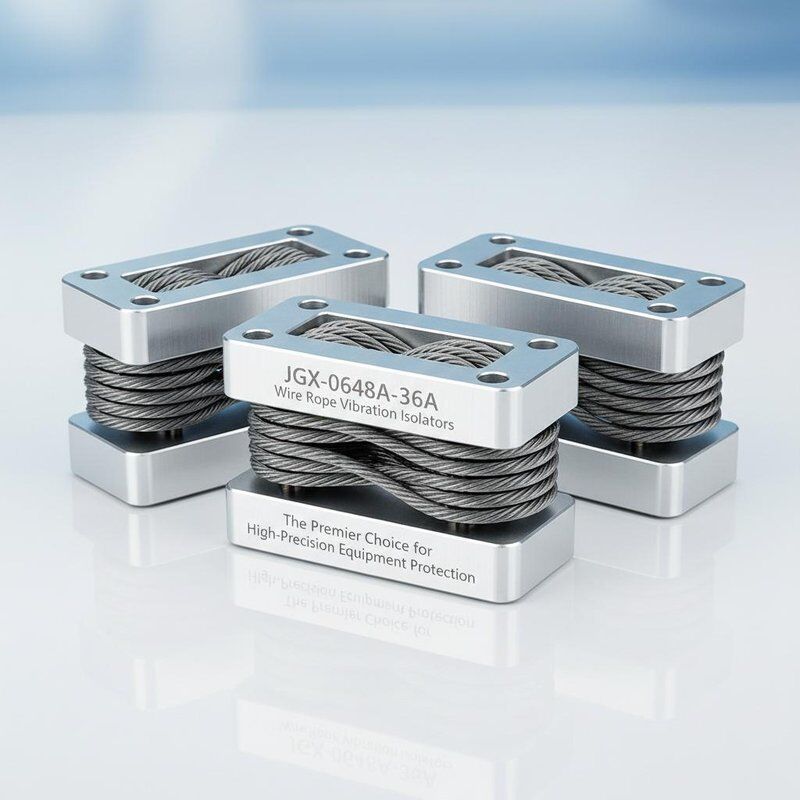

JGX-0648A-36A Tel ip titreşim izolatörleri

Yüksek hassasiyetli ekipman koruması için en iyi seçim

JGX-0648A Serisi Özet

Xi'an Hoan Mikrodalga Şirketi, Ltd.'nin JGX-0648A serisi tel ip titreşim izolatörleri, yüksek hassasiyetli ekipmanların titreşim koruması için başlıca seçim olarak ortaya çıktı.Askeri kaliteye sahip oldukları için.Özel olarak tasarlanmış spiral tel ip yapısı sayesinde bu izolatörler çok yönlü titreşim izolasyonu sağlıyor.Ekipmanın taşınması ve çalıştırılması sırasında titreşimlerin ve şokların etkisini etkili bir şekilde azaltmak.

Temel avantajları, rezonanstan kaçınmak ve ekipman istikrarını sağlamak için titreşim enerjisini hızla dağıtan yüksek amortizasyon özelliklerindedir.JGX-0648A serisi ayrıca geniş bir yük aralığına sahiptirÇeşitli ağırlıklara sahip ekipmanların titreşim yalıtım gereksinimlerini esnek bir şekilde karşılamak. Yorgunluk direnci ve çevreye uyumluluk için sıkı bir şekilde test edilmiştir.Ürünler aşırı koşullarda bile olağanüstü performanslarını korur..

İster radar sistemleri için, ister elektronik karşı önlem ekipmanları için, ister hassas laboratuvar aletleri için olsun, JGX-0648A serisi güvenilir titreşim yalıtım desteği sağlar.Xi'an Hoan Mikrodalga'nın yüksek seviye titreşim yalıtım alanındaki teknik yeteneğini sergilemek.

Montaj Seçenekleri

Boyut parametreleri

Model	"H"±3.30	"W"	Birim ağırlığı	Montaj seçenekleri	Delikten geçiyor ((mm)	Filtreler (mm)	Csink ((°C)
JGX-0648D-79A	48	56	0.456	A, B, C, D, E, S.	¥6.9±0.13	M6×1.0	90
JGX-0648D-68A	54	64	0.492
JGX-0648D-56A	59	71	0.516
JGX-0648D-45A	64	80	0.564
JGX-0648D-39A	64	89	0.832
JGX-0648D-36A	67	95	0.864
JGX-0648D-33A	67	100	0.684
JGX-0648D-30A	83	108	0.708

Teknik veri sayfası

Dikey yük

Eğri numara	Model	Maksimum statik yük ((N)	Maksimum deformasyon ((mm)	Titreme sertliği (KN/m)	Çarpışma sertliği ((KN/m)
1	JGX-0648D-79A	79	17.8	382	182
2	JGX-0648D-68A	68	23.9	266	116
3	JGX-0648D-56A	56	29.0	196	79
4	JGX-0648D-45A	45	32.0	151	60
5	JGX-0648D-39A	39	32.0	127	51
6	JGX-0648D-36A	36	35.6	109	42
7	JGX-0648D-33A	33	35.6	100	39
8	JGX-0648D-30A	30	50.8	74	25

45° Yönsel yük

Eğri numara	Model	Maksimum statik yük ((N)	Maksimum deformasyon ((mm)	Titreme sertliği ((KN/m)	Çarpışma sertliği ((KN/m)
1	JGX-0648D-79A	56.7	25.9	215	89
2	JGX-0648D-68A	47.7	34.0	151	58
3	JGX-0648D-56A	39.8	39.6	109	40
4	JGX-0648D-45A	32.8	45.7	86	30
5	JGX-0648D-39A	27.9	45.7	72	25
6	JGX-0648D-36A	25.3	50.8	61	21
7	JGX-0648D-33A	23.4	50.8	56	19
8	JGX-0648D-30A	21.3	71.6	41	12

Yan yük

Eğri numara	Model	Maksimum statik yük ((N)	Maksimum statik yük ((N)	Titreme sertliği ((KN/m)	Çarpışma sertliği ((KN/m)
1	JGX-0648D-79A	43.2	18.8	110	110
2	JGX-0648D-68A	36.3	24.9	72	72
3	JGX-0648D-56A	31.7	30.0	49	49
4	JGX-0648D-45A	25.0	34.0	37	37
5	JGX-0648D-39A	22.7	34.0	32	32
6	JGX-0648D-36A	20.4	38.1	25	25
7	JGX-0648D-33A	18.2	38.1	23	23
8	JGX-0648D-30A	15.9	52.8	16	16
