JGX-0240D-8.6A Üstün Enerji Emimi Kablo Halat titreşim izolatörü 3 boyutlu omnidirectional izolasyonla

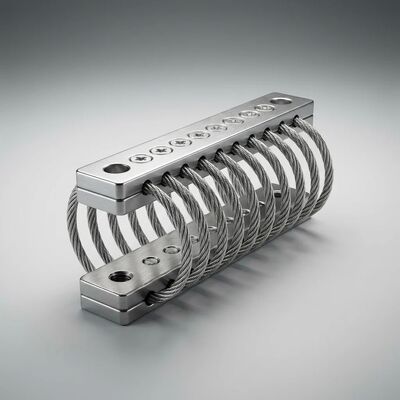

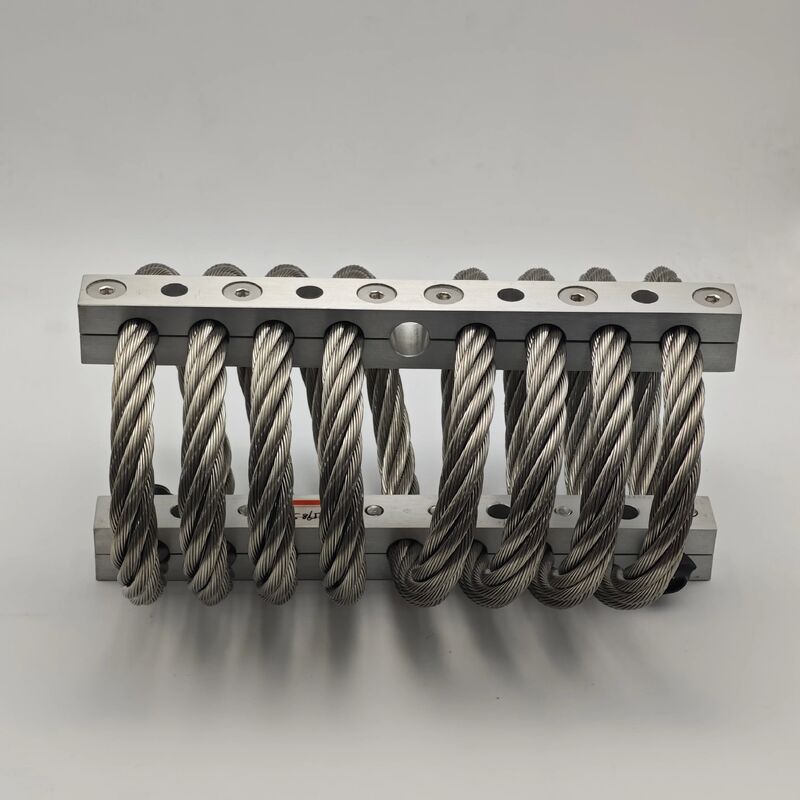

JGX-0240D-8.6A Üstün Enerji Emme Tel Halat Titreşim İzolatörü

Ürüne Genel Bakış

JGX-0240D-8.6A birüstün enerji emilimi tel halat titreşim yalıtıcısıteslim etmekgerçek 3D çok yönlü izolasyonHassas ekipman koruması için D sınıfı yüksek sönümleme performansına sahiptir. Gelişmiş bobin geometrisi optimizasyonu ve özel teller arası ön gerilim sayesinde bu izolatör, %85'lik olağanüstü bir kinetik enerji dağıtım hızına ulaşır; paslanmaz çelik tel şeritler arasındaki kontrollü Coulomb sürtünmesi yoluyla yıkıcı mekanik şoku ve titreşimi zararsız düşük dereceli termal enerjiye dönüştürür. Yönsel zayıflıklar sergileyen geleneksel izolatörlerin aksine, JGX-0240D-8.6A, üç öteleme ekseninin tamamında gerçek anlamda izotropik sönümleme tepkisi sağlar; bu da onu sivil havacılık aviyonikleri, elektron mikroskobu platformları, tıbbi görüntüleme portalları ve gelen titreşimin yönünün tahmin edilemediği veya kontrol edilemediği hassas CNC ölçüm sistemleri için kesin seçim haline getirir.

Temel Özellikler

• Üstün Enerji Emilimi (≥%85):Tescilli D sınıfı bobin sarma geometrisi ve optimize edilmiş halatlar arası temas basıncı, Coulomb sürtünme sönümlemesini en üst düzeye çıkararak ≥%85 kinetik enerji dağıtımı sağlar; standart tel halat izolatörlerinin tipik %60-70'ini önemli ölçüde aşar. Bu, şok olaylarından sonra daha hızlı yerleşme süreleri ve sürekli titreşim sırasında yükte daha düşük RMS ivmesi anlamına gelir.
• Gerçek 3D Çok Yönlü Yalıtım:Tek düzlemli elastomerik montajların veya tek yönlü yaylı sönümleyicilerin aksine sarmal tel halat mimarisi, eş zamanlı olarak X, Y ve Z eksenleri boyunca izotropik sertlik ve sönümleme sağlar. Laboratuvar ölçümleri, eksenler arasındaki aktarılabilirlik açısından %8'den daha az farklılık olduğunu doğrulamaktadır; bu, geleneksel izolasyon teknolojileriyle ulaşılamayan bir yön bütünlüğü düzeyidir.
• D Sınıfı Yüksek Sönümleme Profili:0,20-0,30 C/Cc'lik yükseltilmiş sönümleme oranı, rezonansta 3,0'ın altında iletilebilirlik sağlar; bu, rezonans amplifikasyonunu tolere edemeyen hassas optik elemanlar, hassas yataklar veya mikro elektromekanik (MEMS) sensörler içeren yükleri korumak için kritik bir performans eşiğidir.
• Düşük Frekans Ayarlı Yanıt:Nominal yük altında 8-12 Hz'lik doğal frekans, izolasyon köşesini tipik makine uyarma frekanslarının oldukça altına yerleştirir ve 30 Hz'nin üzerinde >%95 izolasyon verimliliği elde eder; ekipmanı dönen makinelerden, pompa harmoniklerinden ve nakliyeden kaynaklanan titreşim spektrumlarından korumak için idealdir.
• 25g Şokta Hayatta Kalma:25 g tepe noktasına (11 ms yarım sinüs darbesi) kadar doğrulanmış geçici şok koruması; düşmeler, araç çukuru darbeleri ve sismik olaylar sırasında kırılganlık eşiklerini aşmadan yükün hayatta kalmasını sağlar.
• Tamamen Metallerin Pasif Güvenilirliği:Enerji dağıtımı, şeritler arası sürtünme yoluyla tamamen mekaniktir; sızacak hidrolik sıvısı yoktur, eskiyecek viskoelastik polimer yoktur, sızacak pnömatik eleman yoktur. Sönümleme mekanizması kalıcıdır ve 20 yılı aşkın tasarım ömrü boyunca sıfır bakım müdahalesi gerektirir.

Uygulamalar

• Sivil havacılık aviyonikleri ve atalet referans birimleri (IRU)
• Taramalı elektron mikroskopları (SEM) ve transmisyon elektron mikroskopları (TEM)
• Tıbbi CT tarayıcı ve MRI soğuk kafa titreşim izolasyonu
• Hassas CNC koordinat ölçüm makineleri (CMM)
• Lazer interferometre ve optik masa izolasyon platformları
• Yarı iletken plaka denetimi ve litografi titreşim kontrolü
• Yüksek hızlı demiryolu yerleşik elektronikleri ve çekiş invertör modülleri
• Uzaktan sismik izleme ve erken uyarı sensör düğümleri
• Yayın dışı yayın (OB) minibüs ekipmanı raf izolasyonu

Teknik Özellikler

Neden JGX-0240D-8.6A'yı Seçmelisiniz?

Standart titreşim yalıtıcıları tehlikeli bir varsayımda bulunur: şok ve titreşimin öngörülebilir yönlerden geldiği. Gerçek dünyadaki kurulumlarda (çok eksenli uçak gövdesi titreşimi yaşayan bir aviyonik bölmesi, ayak sesi ve akustik uyarılmaya maruz kalan bir mikroskop platformu veya düzgün olmayan yol yüzeyleri boyunca taşınan bir tıbbi görüntüleme cihazı olsun) uyarı vektörü nadiren tek bir montaj ekseni ile hizalanır. JGX-0240D-8.6A, bu güvenlik açığını tamamen ortadan kaldırır.gerçekten izotropik 3D çok yönlü mimariuyarma yönünden bağımsız olarak %8 oranında aynı izolasyon performansını sağlar. Cihazlı düşürme testi ve çalkalama masası karakterizasyonuyla doğrulanan ≥%85 enerji emme verimliliği ile bir araya getirilen bu izolatör, potansiyel olarak zarar verici geçici enerjiyi kontrollü, hayatta kalınabilir olaylara dönüştürür. JGX-0240D-8.6A, tek bir titreşim kaynaklı arızanın kabul edilemez aksama süresi veya kalibrasyon kaybını temsil ettiği hassas yükleri koruyan mühendislik ekipleri için, yeni tasarımlara ve benzer güçlendirme programlarına anında entegrasyona hazır, tamamen pasif, bakım gerektirmeyen, sahada doğrulanmış bir izolasyon çözümü sağlar.
