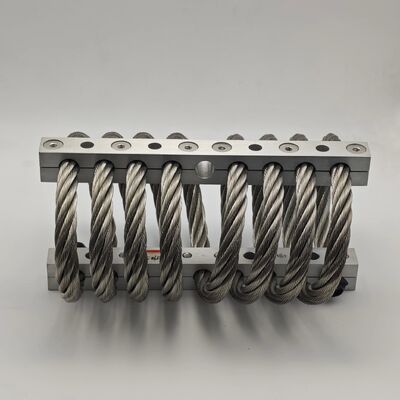

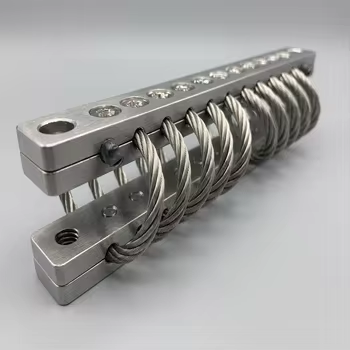

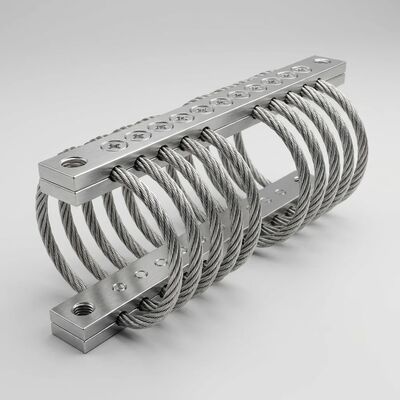

JGX-0320D-22A Yüksek Sönümleme Rezonans Kontrollü Zorlu Ortamlara Bağışıklı Tel Halat Titreşim İzolatörü

JGX-0320D-22A Aşırı Ortamlara Karşı Bağışıklıklı Tel Halat Titreşim İzolatörü

Ürüne Genel Bakış

JGX-0320D-22A biraşırı çevreye dayanıklı tel halat titreşim yalıtıcısınitelikliMIL-STD-810ile standartlarD sınıfı yüksek sönümleme rezonans kontrolü. Geleneksel izolasyonun başarısız olduğu uygulamalar (kutup soğuğu, çöl sıcağı, tuz yüklü deniz atmosferleri, kimyasal açıdan agresif endüstriyel ortamlar) için özel olarak tasarlanan bu izolatör, sıfır performans sapması ile -70°C ile +300°C arasında kalibre edilmiş titreşim azaltmayı korur. 0,20-0,30 C/Cc'lik geliştirilmiş D sınıfı sönümleme oranı, rezonansta geçirilebilirliği 3,0'ın altında sunarak, çok frekanslı uyarım olayları sırasında hassas yükleri tahrip eden yıkıcı amplifikasyona karşı kritik bir güvenlik marjı sağlar. MIL-STD-810 Yöntem 514.6 (Titreşim) ve Yöntem 516.6 (Şok) yeterlilik testleri, standartlaştırılmış çevresel stres koşulları altında performansı doğrulayarak sistem tasarımcılarına aşırı koşul kurulumunda güven verir.

Temel Özellikler

• MIL-STD-810 Yeterliliği:MIL-STD-810 Yöntem 514.6 (Titreşim) ve Yöntem 516.6 (Şok) uyarınca doğrulanmıştır ve sistem yeterlilik programları için belgelenmiş test kanıtı sağlar. Bu standarda dayalı yeterlilik, izolatörün sağlamlaştırılmış ekipman tasarımlarına entegre edilmesi sırasında özel çevresel testlere olan ihtiyacı ortadan kaldırır.
• Aşırı Çevre Bağışıklığı:Tamamen metal 316L yapı, geleneksel izolatörleri tahrip eden bozunma mekanizmalarına karşı temel olarak bağışıklıdır; UV kırılganlığı, nem şişmesi, termal yumuşama, kimyasal saldırı yoktur. Elektro-parlatılmış ve pasifleştirilmiş yüzey, sıfır kırmızı pas oluşumuyla 1000 saatten fazla tuz spreyine (ASTM B117) maruz kalmaya dayanıklıdır.
• Gelişmiş Yüksek Sönümleme Rezonans Kontrolü:D sınıfı profil, 0,20-0,30 C/Cc sönümleme sağlar; bu, standart tel halat izolatörlerine göre %30-50'lik bir iyileşmedir. Bu yükseltilmiş sönümleme, frekans taramaları, rastgele titreşim ve çok modlu uyarım sırasındaki yapısal rezonansı bastırarak yükleri, sönümlenmemiş doğal frekanslarda meydana gelen 10-30x amplifikasyon faktörlerinden korur.
• 30g Şokta Hayatta Kalma:30g tepe noktasına kadar (11 ms yarım sinüs darbesi) doğrulanmış geçici şok koruması; düşmelere, araç darbe yüklerine ve nakliye sırasındaki şok olaylarına maruz kalan ekipmanlar için uygundur. Coulomb sürtünme sönümleme mekanizması, darbe enerjisini milisaniyeler içinde ısıya dönüştürerek yük ivmesini dayanılabilir seviyelere sınırlandırır.
• Geniş Spektrum Kapsamı:30 Hz'nin üzerinde >%95 izolasyon verimliliği ile 7-12 Hz'lik doğal frekans, yüksek frekanslı makine kaynaklı uyarma yoluyla düşük frekanslı taşıma titreşimine karşı kapsamlı koruma sağlar; tüm çalışma spektrumunu kapsayan tek bir izolatör.
• 20+ Yıllık Pasif Güvenilirlik:Enerji dağıtımı tamamen mekaniktir; sıfır sarf malzemesiyle iplikler arası sürtünme. Hidrolik sıvı yok, viskoelastik polimer yok, pnömatik eleman yok. Sönümleme mekanizması 20 yılı aşkın tasarım ömrü boyunca kalıcıdır ve bakım gerektirmez.

Uygulamalar

• Uzaktan çevre izleme istasyonları (kutup, çöl, tropik)
• Açık deniz platformu güvenlik sistemleri ve acil kapatma panelleri
• Sivil havacılık yer destek ekipmanı ve test cihazları
• Sismik izleme ağları ve erken uyarı sensör dizileri
• Yüksek hızlı demiryolu çekiş kontrolü ve yerleşik sinyal elektroniği
• Deniz makine dairesi otomasyonu ve durum izleme sistemleri
• Kimya tesisi proses kontrolü ve dağıtılmış kontrol sistemi kabinleri
• Madencilik otomasyonu, telemetri ve iletişim altyapısı

Teknik Özellikler

Neden JGX-0320D-22A'yı Seçmelisiniz?

Ekipman spesifikasyonunuz doğrulanmış çevresel yeterlilik gerektirdiğinde ve özel izolasyon geliştirmenin NRE maliyetini karşılayamayacağınız durumlarda JGX-0320D-22A-02,kullanıma hazır, MIL-STD-810 nitelikli çözümtam izlenebilirlik ile. D sınıfı yüksek sönümleme profili, montaj koşullarındaki gerçek dünyadaki değişkenliği - montaj yüzeyi sertliği, yük ağırlık merkezi ofsetleri ve dar bir şekilde optimize edilmiş izolatörlerin performansını düşüren birleşik yükleme senaryolarını - karşılayan ek bir performans marjı sağlar. 1000 saatten fazla tuz spreyine maruz kalma derecesine sahip 316L yapıyla birleştirilen bu izolatör, kıyı endüstriyel otomasyonundan uzak arktik izleme istasyonlarına kadar çeşitli projeler için - çevre koşullarının geleneksel bir montajı tek bir sezonda yok edebileceği her yerde - güvenle seçilebilir. Agresif proje programlarını sürdürürken kalifikasyon riskini azaltmak isteyen mühendislik ve satın alma ekipleri için JGX-0320D-22A, nitelikli, hemen kullanılabilen yanıttır.
