JGX-0400D-37A Tel Halat Titreşim İzolatörü Üstün Şok Kontrolü Dayanıklı Korozyona Dirençli Tasarım

JGX-0400D-37A Tel Halat Titreşim İzolatörü – Üstün Şok ve Titreşim Kontrolü için Gelişmiş Mühendislik

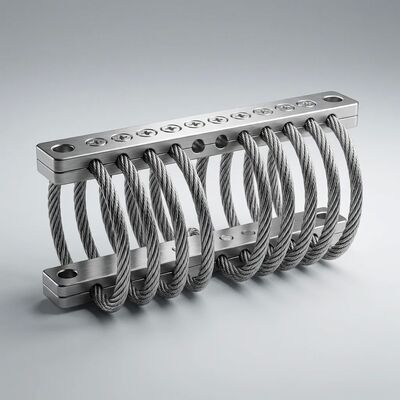

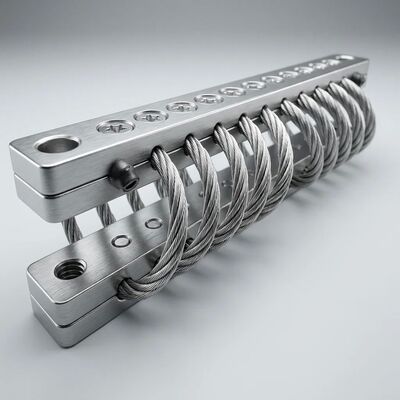

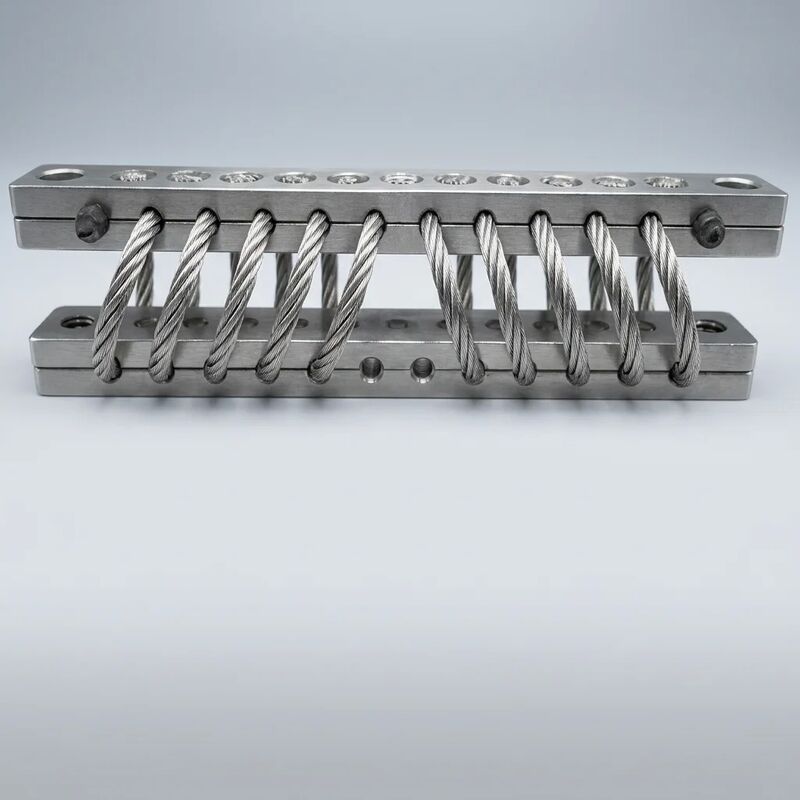

JGX-0400D-37A Tel Halat Titreşim İzolatörüzorlu endüstriyel titreşim yalıtımı gereksinimleri için hassas bir şekilde tasarlanmış bir çözümü temsil eder. 6 bobinli sarmal tel halat konfigürasyonu etrafında inşa edilmiştir.Paslanmaz Çelik 304 (UNS S30400)bir ile7×19 IWRC (Bağımsız Halat Çekirdeği)Bu izolatör, birden fazla yük ekseninde öngörülebilir, tekrarlanabilir şok zayıflatma ve titreşim sönümleme sağlar. Elektro-parlatılmış yüzey kaplaması, OEM entegrasyonu için hem korozyon yorulma direncini hem de estetik tutarlılığı artırır.

Mühendislik ve Tasarımın Öne Çıkan Noktaları

• Tescilli Helisel Bobin Geometrisi:4,0 mm çaplı tel halatlı 6 bobinli konfigürasyon,5–15 Hz doğal frekans aralığıNominal statik yük altında, 7–21 Hz'nin (√2 × doğal frekans) üzerindeki bozulmaları etkili bir şekilde yalıtır. Ölçülensönümleme oranı 0,12–0,20Geçici şok olayları için hızlı enerji dağılımı sağlar.
• Çok Eksenli Yük Yönetimi:Basınç (50–500 kg), gerilim (30–300 kg) ve kesme modlarında eş zamanlı izolasyon için tasarlanmıştır.dinamik-statik sertlik oranı1,5:1'in altında kalarak doğrusal olmayan durumları sertleştirmeden veya yumuşatmadan değişen uyarma genliklerinde tutarlı performans sağlar.
• Malzeme Bütünlüğü ve Korozyon Koruması:Elektro-parlatılmış yüzey işlemiyle eşleştirilmiş Paslanmaz Çelik 304 temel malzeme,>500 saat nötr tuz püskürtme direnciASTM B117'ye göre. Alüminyum alaşımlı tespit kelepçeleri, tel halatın kaymasını önlemek ve tertibat boyunca kelepçe kuvvetinin tekdüzeliğini korumak için kontrollü basınç altında hidrolik olarak kıvrılır.
• Yorulma Optimize Edilmiş Yapı:Tel halat büküm deseni, bükülme gerilimini 133 ayrı tele (7 tel × 19 tel) dağıtır ve aşağıdakileri sağlar:>10&sup7; yük çevrimleriölçülebilir performans düşüşü olmaksızın nominal kapasitenin %80'inde. Tamamı metal yapı, kauçuk bazlı montajlarda görülen elastomer yaşlanmayı, sürünmeyi veya sıkışmayı ortadan kaldırır.

Tam Teknik Özellikler

Önerilen Uygulamalar

• Endüstriyel Jeneratör Setleri:15 kVA'dan 500 kVA'ya kadar dizel ve gaz jeneratörü paketlerinden motordan kaynaklanan titreşimi izole ederek radyatör çekirdeklerini ve kontrol paneli elektroniklerini yorulma arızasından korur.
• HVAC ve İklimlendirme Ekipmanları:Ticari ve endüstriyel bina kurulumlarında santrifüj fanlardan, soğutma kulelerinden ve soğutma ünitelerinden yapı kaynaklı gürültü iletimini azaltır.
• Kompresör ve Pompa Kızakları:800–3600 RPM'de çalışan pistonlu ve döner vidalı kompresörler için güvenilir titreşim yalıtımı sağlar ve dinamik yükleme koşullarında hizalamayı korur.
• Madencilik ve Taş Ocağı Ekipmanları:Titreşimli elekleri, kırıcı motor tabanlarını ve konveyör tahrik tertibatlarını madencilik endüstrisi ortamlarında yüksek genlikli darbeli yüklemelerden korur.
• Deniz Makina Dairesi Makinaları:Açık denizdeki gemi makine daireleri, pompa bölmeleri ve yardımcı makine bölmelerindeki tuz yüklü atmosfere ve sürekli neme maruz kalmaya dayanıklıdır.
• Demiryolu Sinyalizasyon ve Yol Kenarı Dolapları:20–200 Hz kaynak frekanslarında raydan kaynaklanan titreşimi sönümleyerek hassas elektronik kilitleme ve iletişim ekipmanlarının güvenilir şekilde çalışmasını sağlar.

Kalite Güvencesi:Her JGX-0400D-37A izolatörü, sevkıyattan önce %100 boyutsal incelemeye, statik yük-sapma eğrisi doğrulamasına ve görsel yüzey kalitesi kontrolüne tabi tutulur. OEM/ODM mühendislik hizmetimiz aracılığıyla özel yük değerleri, tel halat çapları ve montaj konfigürasyonları mevcuttur.Bugün bizimle iletişime geçinÖzel bir titreşim izolasyonu teklifi ve rekabetçi hacim teklifi için ekipman spesifikasyonlarınızla birlikte.
