JGX-0480D-75A Tel Halat Titreşim İzolatörü Doğrusal Olmayan Yumuşatma Şok Zayıflatma Bakım Gerektirmeyen Uzun Ömür

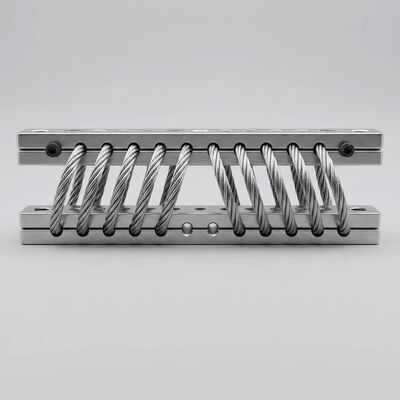

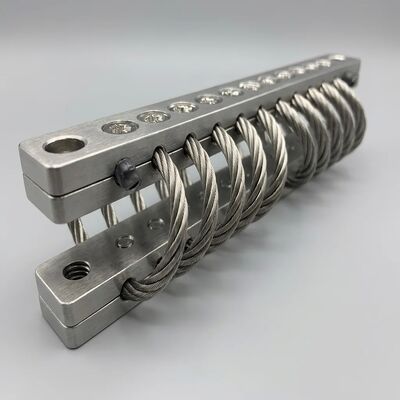

JGX-0480D-75A Tel ip titreşim izolatörü

BuJGX-0480D-75A Tel ip titreşim izolatörüBir araya getirirDoğrusal olmayan şok azaltma teknolojisive abakımsız tüm metal mimariEn zorlu endüstriyel kurulumlar için öngörülebilir, uzun ömürlü titreşim kontrolü sağlamak için.MIL-STD-810H(Çevre Mühendisliği Düşünceleri) veMIL-STD-167-1A(Gemi donanımlarının mekanik titreşimleri) test protokolleri, this isolator demonstrates the structural integrity and performance consistency required for mission-critical equipment protection where maintenance access is limited and operational reliability is paramount.

Doğrusal olmayan düzeltme ve şok azaltma

• Uyumlu sertlik tepkisi:8 sarmal spiral tel ip geometri bir üretirKasıtlı olarak doğrusal olmayan kuvvet-yer değiştirme eğrisiNormal çalışma aralığında (sayılı bükülmenin %070'i), sertlik kasıtlı olarak düşük ve ilerleyici olup mükemmel bir sürekli titreşim yalıtımı sağlar.Geometrik sertleştirme etkisi etkinleştirilir., teslimatEnerji emimi kontrol edilirBu da sert diplenmeyi önler ve şok olayları sırasında en yüksek iletilmiş kuvveti sınırlar.
• Coulomb Damping ile yer değiştirme oranı:7×19 IWRC yapısı boyunca teller arası sürtünme, yer değiştirme amplituduyla birlikte artan amortizasyon yaratır.kendi kendini düzenleme mekanizmasıüstün yüksek frekanslı yalıtım için küçük amplitudlu sabit durum titreşim sırasında düşük amortizasyon (ζ ≈ 0.05) ve yüksek amortizasyon (ζ ≈ 0.05) sağlar.20) hızlı enerji dağılımı için büyük amplitudlu geçici şok sırasında.
• Şok Darbe Zayıflaması:Ölçülen şok bulaşımlılığı testleri,En yüksek hızlanmanın %85'e kadar azaltılması15 g yarı sinüs giriş darbeleri (11 ms süresi) ile, şok olayından sonra önemsiz bir kalıntı yer değiştirmesi ile. Tel ipliği montajı kalıcı olarak ayarlanmadan dengesi pozisyonuna geri döner,Bir sonraki şok döngüsüne hazır..

Temizliksiz Uzun Hayat Süresi

• Sıfır Planlı Hizmet Aralıkları:Kauçuk, polimer veya sıvı elemanlarının tamamen yokluğu, geleneksel izolatör değiştirme programlarını yönlendiren tüm aşınma mekanizmalarını ortadan kaldırır.Yağlama, geri çekme, çatlak kontrolü veya değiştirme için hiçbir şey yok.Tüm nominal >10&sup7; döngü yorgunluk ömrü boyunca.
• 15 Yıllık Tasarım Yaşam Çizelgesi:Birleştirilmiş termal döngü (-60 °C'den +200 °C'ye), tuz sisine maruz kalma ve mekanik döngü altında hızlandırılmış ömür testi,ölçülebilir bozulma yok15 yıllık simülasyon kullanım süresi sonrası yük-defleksiyon özellikleri veya amortizasyon performansı. Elektropolizli SS304 yüzeyi delik, stres korozyon çatlaklığı olmaksızın kalır.Ya da granüler atak.
• Kurulum Basitliği:M12 × 1.75 ipli çubuklar aracılığıyla tek vida montajı şimşekleme, hizalama armatürleri veya önceden yükleme ayarlaması gerektirmez.İzolatör statik ekipman ağırlığı altında kendi kendine merkezlenir ve hemen komisyon veya kırma prosedürleri olmadan tasarım niyeti izolasyon sağlamak başlar.

MIL-STD Uyumlu Validasyon

• MIL-STD-810H uyumluluğu:JGX-0480D-75A, MIL-STD-810H'nin 514.8 ( titreşim) ve 516.8 (şok) yöntemleri ile test edilmiştir.Belirtilen frekans ve amplitud aralıkları boyunca tutarlı izolasyon performansını göstermekMetot 501.7 (Yüksek Sıcaklık) ve Metot 502.7 (Alçak Sıcaklık) uyarınca sıcaklığa maruz kalma, performans bozulmadan -60 °C'den +200 °C'ye kadar operasyonel yeteneği doğruluyor.
• MIL-STD-167-1A uyumluluğu:Tip I titreşim testi (gemi donanımlarının çevresel titreşimleri), izoleatörün, 4~50 Hz frekans aralığında donanımı yapı kaynaklı titreşimlerden koruma yeteneğini doğrular.ölçülen bulaşkanlığı 2'den daha az olan.0 tüm test spektrumunda nominal yük altında.
• Tuz sisindeki korozyon doğrulanması:ASTM B117'ye göre, SS304 tel ipi veya destek çubuklarında kırmızı pas oluşmaması ile 500 saatin üzerinde nötr tuz püskürtmesi, deniz, açık deniz,ve kıyı endüstriyel ortamları.

Teknik özellikler

Hedef Uygulamalar

• Gemi ve Offshore Ekipmanı:Pompaları, havalandırma fanlarını, kontrol dolaplarını ve yardımcı makineleri, ticari gemilerde, açık deniz platformlarında gövde ile iletilen titreşimlerden ve dalga kaynaklı şoklardan korur.ve yüzen üretim tesisleri. MIL-STD-167-1A testi, 4 ¢ 50 Hz gemide titreşim ortamında performansı doğrular.
• Endüstriyel acil durum ve bekleme sistemleri:Yangın pompası paketleri, acil durum jeneratörleri,ve kesintisiz güç kaynağı (UPS) sistemleri, bakımın pratik olmadığı ve ekipmanların koşulsuz ortamlarda yıllarca bekleme durumunda kaldıktan sonra güvenilir bir şekilde çalıştırılması gerektiğinde.
• Ağır Mobil Ekipmanlar:Operatör kabin montajları, elektronik kontrol kabloları ve inşaat makinelerindeki hidrolik sistem bileşenleri, tarım hasat makineleri için titreşim yalıtımı sağlar.Sürekli şok ve titreşim koşullarında çalışan malzeme taşıma araçları.
• İşleme tesisi kritik makineleri:Turbinle çalışan pompaları, yüksek hızlı santrifüjleri ve sürekli işlemli kimyasal, farmasötik,ve planlanmamış duraklamaların ciddi üretim ve güvenlik etkileri olduğu gıda işleme tesisleri.
• Sismik Sınırlama Uygulamaları:Doğrusal olmayan sertlik özelliği, normal çalışma sırasında etkili bir yalıtım sağlarken, ilerici sertleşme de sismik olaylar sırasında ekipmanların yer değiştirmesini sınırlandırır.Ayrı bir snubber veya limit durakları olmadan doğal sismik kısıtlama sunar.
• Ulaşım altyapısı ekipmanları:Demiryolu sinyal dolaplarını, tünel havalandırma fan motorlarını, köprü genişleme eklemleri izleme ekipmanlarını yalıtıyor.ve trafik yönetim sistemi elektronikleri sürekli trafik kaynaklı titreşim ve termal genişleme döngülerinden.

ECER Kalite Taahhüdü:Her JGX-0480D-75A, bireysel parti izlenebilirliği ve test belgeleri ile ISO 9001:2015 uyarınca üretilir.ücretsiz uygulama mühendisliği desteğiyük seçimi hesaplamaları, iletilme eğrisi üretimi ve 3D CAD entegrasyon yardımı dahil olmak üzere.Şimdi bizimle iletişime geçin.Şok ve titreşim yalıtım gereksinimlerinizi tartışmak, test raporlarını talep etmek veya teslim süresi onayıyla rekabetçi bir hacim teklifi almak için.
