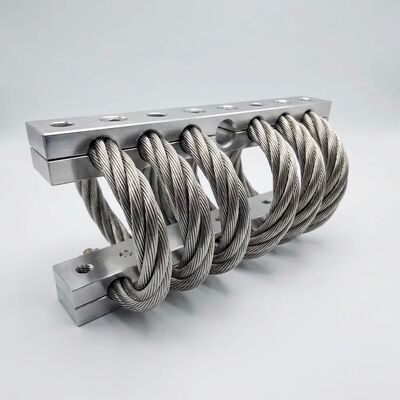

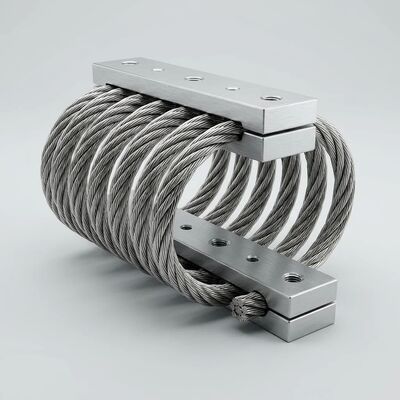

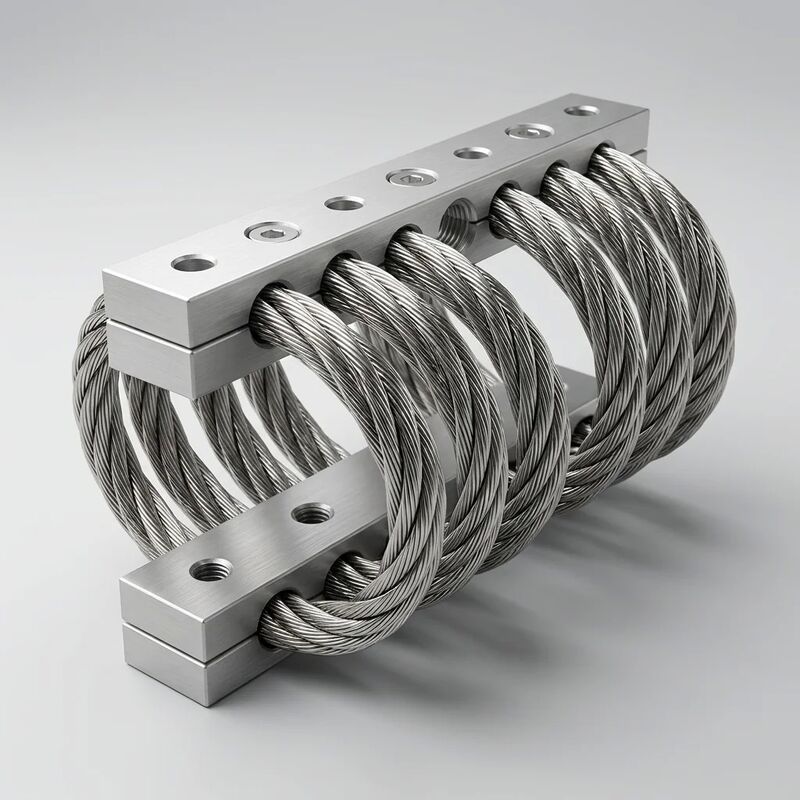

JGX-0956D-110A Başarılı Yüklü Tel İp titreşim izolatörü, arıza güvenli bağlantı tasarımı

JGX-0956D-110A ¢ Başarılı yük için özel kablo halat titreşim yalıtıcısı, arıza güvenli kilitleme

BuJGX-0956D-110ABu nedenle, bu sistem, titreşim yalıtımında temelde farklı bir yaklaşım izler.Faydalı yük için özel bobin konfigürasyonuKablo çapı, bobin sayısı, spiral açısı ve önceden yüklenme, tümü gönderdiğiniz ağırlık, yerçekimi koordinatları ve uyarılma spektrumundan hesaplanmıştır.Mekanik arızalı kilitDoğrudan montaj yapısına entegre edilir, bu da felaket bir aşırı yük altında bile yararlı yükün fiziksel olarak yakalanmasını sağlar.

Faydalı Yük Özel Düzenleme Nasıl Çalışır

JGX-0956D-110A yapılandırma süreci, müşteriden üç veri girişi içerir:

• Faydalı yük kütlesi ve CG konumu- ekipman toplam ağırlığı artı yerleştirme düzlemine göre ağırlık merkezinin x, y, z koordinatları;Bu, izoleatör başına statik yükü ve çok noktalı süspansiyon boyunca gerekli sertlik dağılımını belirler.
• Heyecan frekans bandı- ekipmanın ürettiği veya aldığı baskın titreşim frekansları;izoleatör doğal frekansı daha sonra en düşük uyarılma frekansından en az √2 aşağıya yerleştirilir.
• Montaj bult örneği ve kabuk kısıtlamaları- Bolt dairesi çapı veya dikdörtgen ızgara, iplik boyutu, mevcut açıklık yüksekliği ve izoleatör ayak izini sınırlayan herhangi bir bitişik engeller

Bu girişlerden, bobin geometri yerleştirmek için hesaplanırDoğal frekans 6 ∼ 14 Hz bandındabir statik eğremesi olan3 ′′18 mmSonuçta elde edilen sistem izolasyon verimliliğini sağlar.Rezonansta ≥ 85%Üç çeviri ekseni boyunca.

Başarısızlık Güvenli Kilitleme: Güvenlik Dönerle Değil, Geometriyle Değil

Çoğu titreşim montajı, yükü tutmanın tek yolu olarak, vida bağlantılarına dayanır.Ya da göz ardı edilen bir tork kontrolü, ekipmanların kopmasına neden olabilir. Üst sistemler için kabul edilemez bir risk, araca monte edilmiş sistemler veya düşen bir yükün personel veya bitişik makineleri tehlikeye soktuğu herhangi bir uygulama.

JGX-0956D-110A bunu birPozitif kilitli çift çubuklu kilitleme mekanizması:

• Geometrik yakalama- iki sertleştirilmiş paslanmaz çelik kilit çubuğu, hem taban plakalarında hem de yararlı yük desteklerinde işlenmiş yuvalardan geçer; bir kez monte edildikten sonra,Çubuklar tüm montaj çubukları tamamen çıkarılsa bile yükü fiziksel olarak tutar.
• Aşırı yüklenme yol sınırlaması- kilitleme çubukları, maksimum basınç ve germe eğilmesini tasarlanmış güvenli aralıklara sınırlayan sert duraklar olarak da çalışır,nominal yükü aşan şok olaylarında sarmalın plastik deformasyonunun önlenmesi
• Görsel güvenlik onayıHer bir kilit çubuğuna işlenmiş bir referans oluk, bir git/gitme görsel göstergesi sağlar; eğer oluk, destek yüzünün ötesinde görünürse,İzolatör aşırı yolculuk olayı yaşadı ve denetlenmelidir.
• Sıfır ek bakım- kilitleme mekanizması, yalıtım sargılarının dışında hareketli parçalara sahip değildir; periyodik yağlama veya değiştirme gerektiren hiç bir iğne, kilidi, yay veya aşınma yüzeyi yoktur.

Güvenli Sistem Tasarımı için Tahmin Edilebilir Performansı ve Doğruluk

Üretim JGX-0956D-110A ünitelerindeki doğrulama verileri birYük-defleksiyon doğrusallık sapması ≤ ± 5%Bu neredeyse doğrusal davranış, spiral tel ip geometrisinin doğrudan bir sonucudur: Mullins etkisini gösteren elastomerlerin aksine, Payne etkisi,ve güçlü amplitüde bağımlılığı, paslanmaz çelik sarmaşık, heyecan geçmişinden bağımsız olarak tutarlı sertliği korur.

Sistem tasarımcıları için öngörülebilir doğrusallık, aşağıdakileri ifade eder:

• Basitleştirilmiş FEA modellemeİzolatör, doğrusal olmayan malzeme alt programları veya iteratif yakınlaşma kontrolleri olmadan doğrusal bir yay damper elementi olarak temsil edilebilir.
• Güvenilir çok eksenli tahminTek eksenli bir testten elde edilen 3 eksenli sertlik matrisi, tüm yükleme yönleri için geçerlidir ve 6-DOF sisteminin doğru bir simülasyonunu sağlar.
• Partiden partiye tekrarlanabilirlik- Yıllar sonra sipariş edilen yedek izolatörler, aynı yararlı yük özellikleriyle orijinal setle tolerans dahilinde eşleşecek, böylece kuruluşu yeniden ayarlamanın veya yeniden düzenlemenin gerekliliği ortadan kalkacak

Teknik özellikler

Uygulanabilir Yük Düzenlemesi ve Güvenlik Bağlantısı En Önemli Yerler

• Yukarı kaldırma ve vinç kabinleriDüşmüş bir yük aşağıdaki personele çarpacaksa, başarısızlık güvenliği pazarlık edilemez.Faydalı yük özel ayarlama, kabin sürüş kalitesinin tüm kaldırma hız aralığında operatör konfor standartlarını karşılamasını sağlar
• Motor ve şanzıman test istasyonlarıHer bir motor varyantının farklı kütlesi ve CG'si vardır.özel ayarlı izolatörler, süpürme testleri sırasında rezonans geçişini önlerken, birbirine bağlanma, yüksek RPM'de montaj başarısızlığına karşı sert bir güvenlik bariyeri sağlar
• Kesin koordinat ölçüm makineleri (CMM)- öngörülebilir doğrusal sertlik titreşim yalıtımı aktarım fonksiyonunun ölçüm belirsizlik bütçelerine dahil edilmesini sağlar;Faydalı yük ayarlama yerleri doğal frekans zeminde taşınan rahatsızlıkların çok altında
• Mobil jeneratör ve kompresör römorkları✓ birbirine kilitlenme tasarımı, yol taşımacılığı güvenliğini sağlar; özel ayarlama, her bir römork konfigürasyonunun spesifik kayma ağırlığını ve CG'sini hesaplar
• Yarı iletken litografi ve wafer inceleme aletleri- Mikron altındaki konumlandırma doğruluğu, belgelenmiş, tekrarlanabilir sertlik özelliklerine sahip yalıtım destekleri gerektirir;JGX-0956D-110A, temiz oda niteliği için gerekli doğrusallığı ve parti tutarlılığını sağlar

JGX-0956D-110A yüklü bir konfigürasyonu başlatmak için, ekipman ağırlığını, CG konumunuzu, baskın uyarılma frekanslarını ve cıvata desenini verin.Uygulama mühendislerimiz 48 saat içinde özel bir özellik sayfasını ve 3D STEP modelini iade edecekler..
