Kablo İp titreşim izolatörü JGX-0958D-149A Düşük profilli evrensel montaj kompakt ekipman titreşim amortizasyonu için

Name: Kablo İp titreşim izolatörü JGX-0958D-149A Düşük profilli evrensel montaj kompakt ekipman titreşim amortizasyonu için
Brand: Xi'an Hoan Microwave Co., Ltd.
SKU: JGX-0958D-149A
Availability: InStock

Marka Adı:	Hoan
Model Numarası:	JGX-0958D-149A
Adedi:	10 adet
Ödeme Koşulları:	T/T, L/C, PayPal, Western Union

Detay Bilgisi

Ürün Tanımı

Detay Bilgisi

Menşe yeri:

Şaanksi, Çin

Sertifika:

ISO 9001:2015

Modeli:

JGX-0958D-149A

Profil Türü:

Düşük Profil / İnce Form Faktörü

Malzeme:

Paslanmaz Çelik AISI 304 / 316

Bobin konfigürasyonu:

Çoklu Helisel Halat

Sönümleme tipi:

Sürtünme + Elastik Histerezis

Çalışma Sıcaklığı:

-70°C ila +300°C

Titreşim zayıflaması:

%90'a kadar (10-2000 Hz)

Montaj Yönü:

Çoklu Yönlendirme (Taban, Çubuk, Özel)

Başvuru:

İHA, Robotik, Hassas Aletler, Demiryolu

Vurgulamak:

Düşük Profilli Mühendislik

Evrensel Montaj Esnekliği

Birinci Sınıf Titreşim Emilimi

Ürün Tanımı

JGX-0958D-149A Düşük Profilli Tel İzleyici

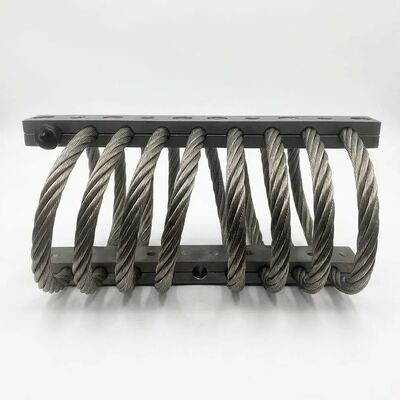

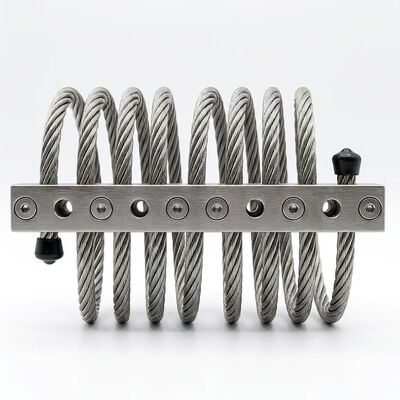

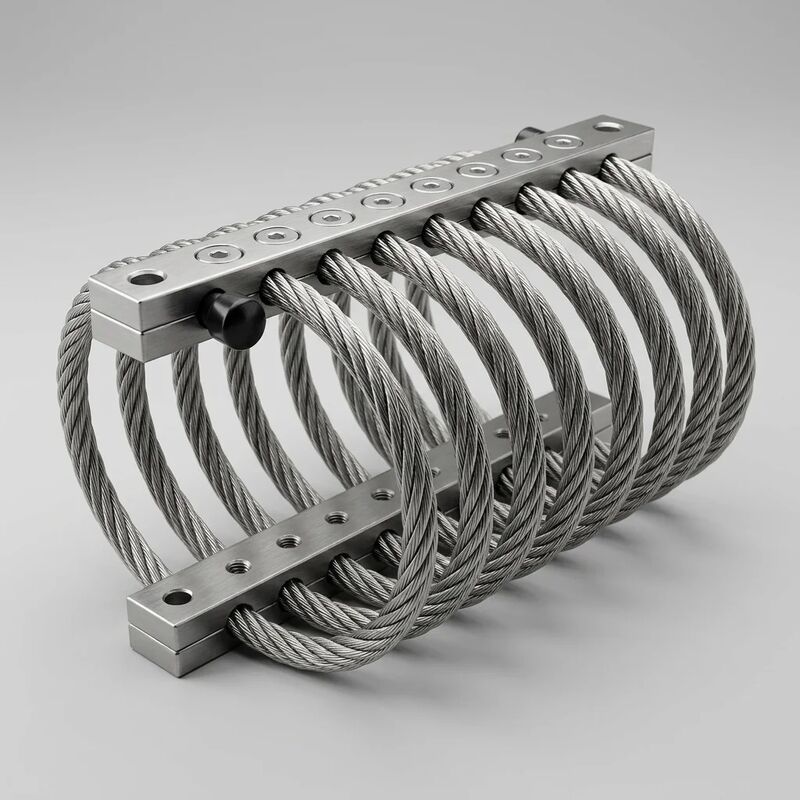

BuJGX-0958D-149ADüşük profilli yapılandırma, çağdaş ekipman mühendisliğinde kritik bir zorluğa cevap veriyor: agresifçe kısıtlı mekansal zarflar içinde tam spektrum titreşim yalıtımını sunmak.Çevirme geometrisini yeniden düşünerek Z ekseni profilini en aza indirmek için çoklu spiral amorf çekirdeği korumak, bu varyant, kompakt makine bölmeleri, UAV yük bölmeleri, robotik platformlar için optimize edilmiş bir pakette daha yüksek izolatörlerle aynı zayıflatma performansına ulaşır.ve dik açıklığın santimetre yerine milimetre olarak ölçüldüğü hassasiyetli enstrümantasyon şasi.

Titreme İzolasyonunda Neden Düşük Profilli Tasarım Önemlidir

Düşük profilli mühendislik:İnce formlu mimari, tam 8 sarmallı çok spiral telleri amortizasyon çekirdeğini korurken kurulu yükseklik zarfını azaltır.Bu, optimize edilmiş bir bobin sarma alanı ve kompakt bir sıkıştırma çubuğu geometri ile elde edilir.Sonuç: geleneksel izolatörlerin yapamadığı yerlere uyan bir ayak izinde, daha yüksek eşdeğerlere benzer bir amortizasyon bant genişliği ve yük kapasitesi.
Evrensel Montaj Esnekliği:Simetrik çubuk arayüzü, performans düşürmeden taban montajı, tavan montajı (geri çevirilmiş), duvar montajı (yan) ve özel destek konfigürasyonlarını destekler.Montaj deliği desenleri ISO metrik standartlarına uyar (M10 açıklığı), DIN, JIS ve ANSI yapısal çerçeveleri ile uyumluluğu sağlar.
Üst düzey titreşim emici:Düşük profile rağmen, soğuk çekilmiş AISI 316L tel ip çekirdeği, tüm yükseklik serisine malzeme özellikleriyle aynı, aynı histereze dayalı enerji dağılmasını sağlar.Bağımsız doğrulama, düşük profilli JGX-0958D-149A ile standart profilli karşıtları arasında 10~2000 Hz test aralığında % 5'lik bir bulaşımlılık eğriliği sapması doğruluyor..

Kurulum mühendisliği: Montaj yapılandırmaları ve tork özellikleri

JGX-0958D-149A, her biri ürün veri sayfasında bulunan belgelenmiş yük-defleksiyon özelliklerine sahip dört onaylanmış montaj yönelimini destekler:

Sıkıştırma (Base Mount):Sıkıştırma çubuklarına dik uygulanan yük, tel ip bobinlerini sıkıştırır. Makine kayışları ve ekipman tabanları için standart konfigürasyon. Tavsiye edilen bağlayıcı tork: M10 Sınıf 8 için 45 N · m.Sekiz vida.
Dönüştürülmüş (Tavan montu):Sıkıştırma ile aynı, ancak yerçekimi tersine çevrilir. Asılı ekipman, üst boru destekleri ve tavan asılı HVAC üniteleri için uygundur. Performans değerlendirme yok.
Kırma (Lateral Mount):Sıkıştırma çubuğu düzlemine paralel olarak uygulanan yük. Çok eksenli uygulamalarda yatay titreşim bileşenleri için kullanılır. Yan sertlik yaklaşık 60~70% sıkıştırma sertliği.
45° Yuvarlama (Gelişimsel Koltuk):Aynı anda basınç kesme yükleme için açılı montaj. Üstün çaplı titreşim vektörleri olan ekipmanlar için idealdir. Basit açılı adaptör plakaları gerektirir.

Tam boyut ve performans verileri

Model	JGX-0958D-149A
Profil sınıflandırması	Düşük profilli / ince form faktörü
Tel ip çekirdeği	AISI 316L paslanmaz çelik, soğuk çekilmiş, elektropolizli
Tel ipinin çapı	9.5 mm
Bobin Sayısı	8 sarmal, çoklu spiral sarmal
Sıkıştırma çubuğu	6061-T6 Alüminyum alaşımı, sert anodlaştırılmış (III. Tipi)
Montaj Arayüzü	M10 Açık delikler, simetrik desen
Bağlayıcı tork	45 N·m (M10, 8.8 sınıfı)
Kurulum yöntemi	Sıkıştırma / Ters / Kesme / 45° yuvarlama
Sakinleştirme Mekanizmi	Coulomb sürtünmesi + Elastik histerez
Frekans aralığı	10~2000 Hz Etkili zayıflama
Çalışma sıcaklığı	-70°C ila +300°C
Statik yük aralığı	5 ̊150 kg (Sıkıştırma, dağ başına)
Gönderilebilirlik sapması	% ≤5 vs. Standart Profil Eşdeğeri
Yüzey Tedavisi	Elektropolizli tel + sert anodize çubuklar
Sertifikasyon	ISO 9001:2015, ISO 10846

Uzay kısıtlamalarının düşük profilli izolasyon gerektirdiği yerler

UAV ve ticari drone gimbal stabilizasyon platformları
İşbirliği yapan robot (cobot) taban montajı ve son efektör izolasyonu
Kesin optik masalar ve lazer interferometrisi bankları
Demiryolu sinyalizasyon kabinleri ve ray yanındaki iletişim dolapları
Tıbbi teşhis görüntüleme ekipmanları (CT, MRI yardımcı sistemleri)
Yarı iletken levha işleme ve inceleme araçları
Denizcilik elektronikleri ve köprü konsolu yalıtımı
Yayın kamerası stabilizasyon sistemleri ve dış yayın araçları rafları

Kurulum ve Uygulama Sık Sorular

Düşük profilli versiyonun daha küçük boyutu için yük kapasitesini feda ediyor mu?

No. JGX-0958D-149A, standart profilli seri ile aynı 9.5 mm tel ip çapı ve 8 sarmal konfigürasyonu kullanır.Yük kapasitesi, izoleatörün toplam yüksekliğiyle değil, tel çapı ve bobin sayısı ile belirlenir.Düşük profilli atama, malzeme azaltımı değil, sarmal pitch geometrisi ile elde edilen optimize edilmiş Z eksenli zarfı ifade eder.

Uygulama için doğru montaj yönelimini nasıl belirlerim?

Aygıtınızdaki baskın titreşim vektörünü ölçün. Eğer uyarı esas olarak dikey ise (örneğin, dönen makine), sıkıştırma montajı optimaldir. Yatay uyarı için (örneğin,Döner kompresörler)Tasarım ekibimiz, her montaj noktası için en uygun konfigürasyonu önermek için titreşim analizi verileri ile ücretsiz uygulama incelemesi sağlar.

Ekipman tasarım iş akışıma entegrasyon için 3 boyutlu CAD dosyaları var mı?

Step, IGES ve JGX-0958D-149A için yerel SolidWorks parça dosyaları talep üzerine mevcuttur.ve en yüksek nominal yük altında sarmaşık bükülmesi için önerilen boşluk. Bize tercih ettiğiniz CAD formatıyla iletişime geçin.

Her JGX-0958D-149A, sevkiyattan önce bireysel yük-defleksiyon karakterize edilmesine ve tam izlenebilirlik için seri numarası ile arşivlenmiş test verilerine maruz kalır.2015 kalite yönetimi ve ISO 10846 akustik ve titreşim standartlarına göre test edilmiştir.Bugün bir teklif isteyin.Toplu fiyatlandırma, ücretsiz CAD modeli erişimi ve titreşim mühendisliği ekibimiz tarafından ücretsiz bir başvuru incelemesi için.
