JGX-1276D-278B Geniş yük frekans aralığı için Ekstrem ortamlar için tüm yönlü izolasyon tel ip titreşim izolatörü

JGX-1276D-278B Tel Halat Titreşim İzolatörü — Geniş Bant Frekans Tepkili Çok Eksenli İzolasyon

Ürüne Genel Bakış

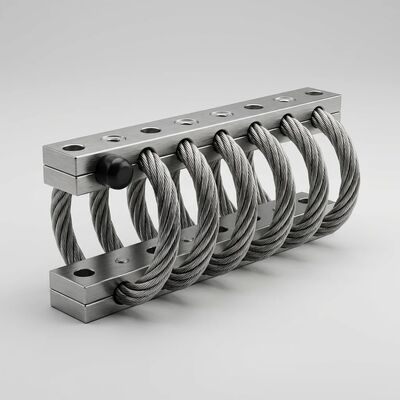

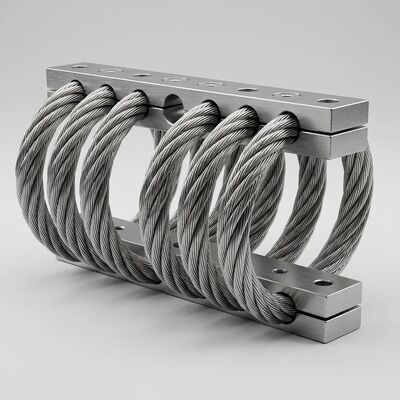

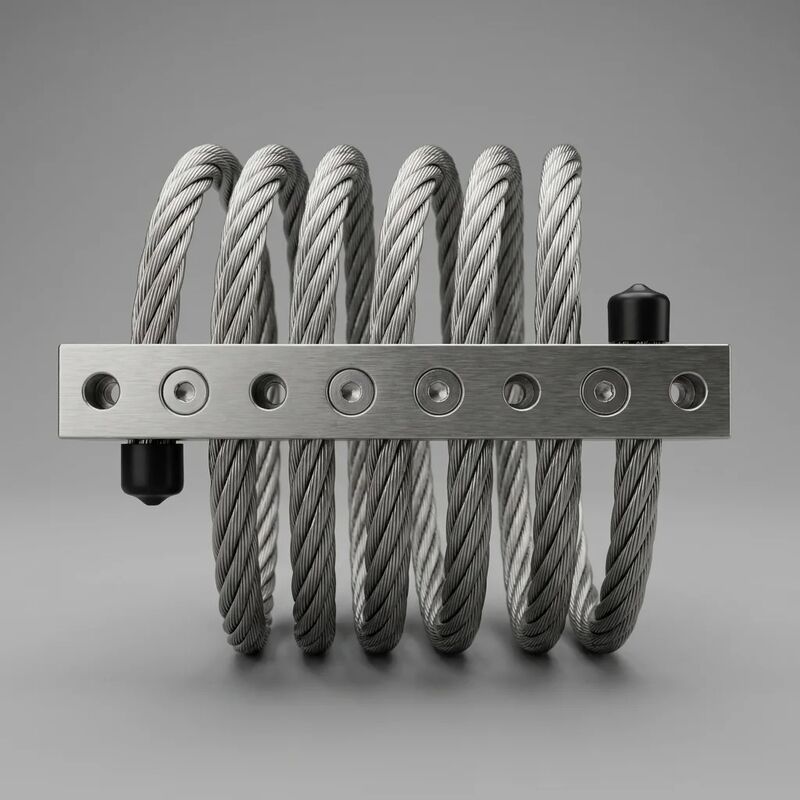

JGX-1276D-278Bhelisel olarak sarılmış paslanmaz çelik tel halat titreşim yalıtıcısıdır.her yöne dinamik izolasyonbir karşısındageniş yük ve frekans spektrumu. Sekiz halkalı SS304 tel halat çekirdeği, hassas işlenmiş alüminyum alaşımlı montaj çubukları arasına simetrik olarak sıkıştırılarak, güvenilir bir şekilde çalışan, tamamı metalden oluşan sağlam bir izolasyon elemanı oluşturur.-70°C ila +300°Czamanla bozulan herhangi bir elastomerik bileşen içermez.

Her Yönden Yalıtım Prensibi

Tek eksenli yay veya kauçuk montajlardan farklı olarak JGX-1276D-278B, aynı anda titreşimi sönümleyen sarmal bir tel halat geometrisi kullanır.altı serbestlik derecesinin tümü: üç öteleme ekseni (gerilme/sıkıştırma, her iki yönde yanal kesme) ve üç dönme ekseni (yuvarlanma, eğim ve sapma). Bu, her bir halat döngüsündeki ayrı tel şeritleri arasındaki Coulomb sürtünme mekanizması yoluyla elde edilir. İzolatör dinamik yükleme altında deforme olurken, paslanmaz çelik teller birbirine doğru kayar ve kinetik titreşim enerjisini kuru sürtünme sönümlemesi yoluyla düşük dereceli termal yayılıma dönüştürür.

Geniş Yük ve Frekans Kapsamı

Her JGX-1276D-278B ünitesi bir2–55 kg statik yük aralığıetrafında merkezlenmiş doğal bir frekansla5–8 Hz. İzolatörün aşamalı, doğrusal olmayan sertlik eğrisi, düşük genlikli, yüksek frekanslı uyarım altında yumuşak uyumluluk sağlarken, yüksek enerjili şok darbeleri altında aşamalı olarak sertleşir. Tipik sönümleme oranı şu aralıklardadır:0,10 ila 0,20, aşağıda bir rezonans amplifikasyon faktörü ile3.0kritik frekanslarda eşdeğer kauçuk montajlardan önemli ölçüde daha iyi performans gösterir. 10–2000 Hz spektrumunda titreşim iletilebilirliği sürekli olarak düşük kalır ve bu izolatörü hassas elektronik yükler ve hassas enstrümantasyon için uygun hale getirir.

Malzeme ve İnşaat

6,4 mm çaplı SS304 tel halat, yüzeydeki mikro çatlakları ortadan kaldırmak, korozyon direncini arttırmak ve milyonlarca yük döngüsü boyunca tutarlı halatlar arası sürtünmeyi korumak için elektro-parlatma sonrası şekillendirmeye tabi tutulur. Alüminyum alaşımlı sıkıştırma çubukları, M8 montaj cıvatalarını kabul eden hassas şekilde oyulmuş açık deliklere sahip anodize yüzeylere sahiptir. Helis geometrisini stabilize etmek ve uzun süreli sünmeyi önlemek için sarma işleminden sonra gerilim giderme ısıl işlemi uygulanır.

Olağanüstü Ortam Yeteneği

Tamamen metal yapı, elastomerik izolatörlere özgü arıza modlarını ortadan kaldırır: sıfırın altındaki sıcaklıklarda kauçuk sertleşmesi olmaz, sürekli yüksek sıcaklığa maruz kalma altında yumuşama veya akma olmaz ve ozon veya UV kaynaklı çatlama olmaz. İzolatör dayanıklıdır500 saati aşan tuz püskürtme testi(ASTM B117 eşdeğeri) ölçülebilir bir bozulma olmadan, açık deniz kurulumları, çöl operasyonları ve kutup konuşlandırmaları için uygun hale getirir. Ayrıca performans kaybı olmaksızın yaygın endüstriyel kimyasallara, hidrolik sıvılara ve dizel yakıta maruz kalmaya karşı dayanıklıdır.

Teknik Özellikler

Tipik Uygulamalar

Arazi aracı elektronik muhafazaları • Gemi navigasyon ve iletişim konsolları • Endüstriyel jeneratör seti montaj platformları • HVAC kompresörü ve soğutucu izolasyonu • Demiryolu sinyalizasyon ve hat kenarı ekipmanları • Sismik izleme enstrümantasyonu • Havacılık ve uzay yer destek römorkları • Madencilik ve inşaat makineleri operatör kabinleri • Mobil CT ve tıbbi görüntüleme sistemleri

Özel yük sapması ayarı, çok eksenli test raporları ve toplu OEM fiyatlandırması için mühendislik ekibimizle iletişime geçin. Talep üzerine iletilebilirlik eğrisi verileri ve sonlu eleman simülasyon sonuçları dahil olmak üzere eksiksiz titreşim analizi desteği sağlıyoruz.
