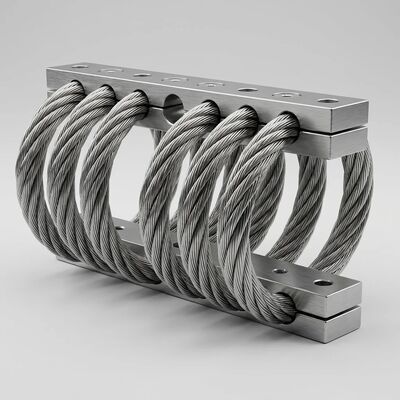

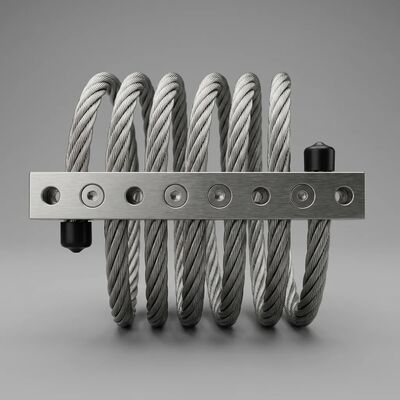

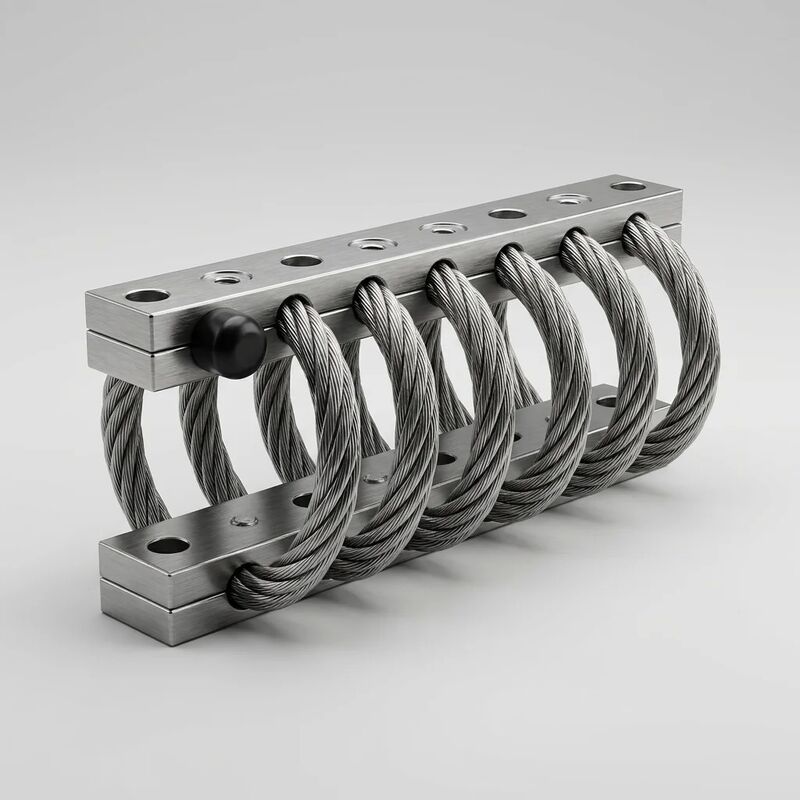

JGX-1276D-278B, ağır yüklü tüm yönlü şok kontrolü için bakımsız uzun ömürlü tel ip titreşim izolatörü

JGX-1276D-278B Tel Halat Titreşim İzolatörü — Kritik Ekipmanlar için Sıfır Bakım Gerektiren Şok Koruması

Neden Tamamen Metal İzolasyon Teknolojisini Seçmelisiniz?

Geleneksel kauçuk ve elastomerik titreşim takozlarının temel bir zayıflığı vardır: eskirler. Aylar ve yıllar boyunca ısıya, ozona, UV ışığına, yağlara ve tekrarlanan yükleme döngülerine maruz kalma, bunların sertleşmesine, çatlamasına, akmasına veya kalıcı olarak deforme olmasına neden olur.JGX-1276D-278Bsayesinde tüm bu arıza modlarını ortadan kaldırır%100 metal yapı, teslim etmebakım gerektirmeyen, uzun ömürlü titreşim kontrolüonlarca yıllık sürekli çalışma boyunca. Planlanmış değiştirme aralıkları yoktur. Performans kayması yok. Gizli bozulma yok.

Bakım Gerektirmeyen Mimari

JGX-1276D-278B'nin merkezinde, aşağıdakilerden oluşan 8 halkalı bir sarmal bulunur:6,4 mm çapında 7×19 telli SS304 paslanmaz çelik tel halat. Bu çok hatlı mimari, kendi kendini idame ettiren sönümleme mekanizmasının anahtarıdır. Titreşim enerjisi montaj parçasına girdiğinde, her bir teldeki bireysel teller, bitişik tellere karşı mikro ölçekli kayma hareketine maruz kalır. BuCoulomb sürtünme sönümlemesimekanik enerjiyi herhangi bir sıvı olmadan, yenilenmesi gereken aşınan yüzeyler olmadan ve arızalanabilecek herhangi bir yardımcı bileşen olmadan doğrudan ısıya dönüştürür. Tüm sönümleme sistemidoğuştantel halatın kendisine.

Her Yönden Şok Emme Performansı

Helisel tel halat geometrisi, JGX-1276D-278B'nin dışarıdan gelen şok enerjisini absorbe etmesini ve dağıtmasını sağlar.herhangi bir yön. Ekipmanınız ister düşey düşme kaynaklı geçici olaylara, ister araç manevralarından kaynaklanan yanal darbelere, ister dönen makinelerin neden olduğu burulma salınımına maruz kalsın, izolatör aşamalı, dibe inmeyen bir kuvvet-sapma özelliğiyle yanıt verir. Bir altındaMontaj başına 2–55 kg statik yükdoğal frekans arasında yerleşir5–8 Hz, bir sönümleme oranı sağlayan kuru sürtünme ile0,10–0,20rezonans amplifikasyonunu sınırlayangiriş genliğinin 3,0 katının altında—Sönümsüz veya hafif sönümlü yay sistemlerinde meydana gelen tahrip edici büyütmeyi etkili bir şekilde önler.

Zorlu Ortamlar için Ağır Hizmet Tipi Yapı

JGX-1276D-278B'nin her bileşeni olağanüstü dayanıklılık için seçilmiş ve işlenmiştir:

• Tel halat: SS304 paslanmaz çelik, 7×19 sağ düzenli döşeme, sonradan şekillendirme Ra ≤ 0,4 μm'ye kadar elektro-parlatılmış. Bu yüzey kaplaması, korozyon başlangıç ​​bölgelerini en aza indirir ve tüm hizmet ömrü boyunca tutarlı iplikler arası sürtünme özellikleri sağlar.
• Sıkıştırma Çubukları: 6061-T6 alüminyum alaşımı, MIL-A-8625 Tip III eşdeğerine göre sert anodize edilmiş olup, nemli veya tuz yüklü atmosferlerde alüminyum çubuk ile paslanmaz çelik halat arasında galvanik korozyonu önleyen dayanıklı, elektriksel olarak iletken olmayan bir yüzey katmanı sağlar.
• Montaj Arayüzü: Her iki çubuktaki hassas şekilde oyulmuş Ø8,5 mm açık delikler standart M8 bağlantı elemanlarını kabul eder. Simetrik çubuk tasarımı, izolasyon performansını etkilemeden herhangi bir yönde (yatay, dikey veya açılı) kurulum yapılmasına olanak tanır.

Çevresel Dayanıklılık Verileri

Kurulum ve Entegrasyon Yönergeleri

Montaj Yönü: JGX-1276D-278B, sıkıştırma, kesme veya 45° eğimli konfigürasyonlarda eşit performans gösterir. Öncelikle dikey uyarılmaya maruz kalan yükler için dikey montaj (sıkıştırma modu), yük kapasitesini optimize eder. Önemli yanal bozuklukların olduğu uygulamalar için 45° eğimli düzenleme tüm eksenlerde dengeli sertlik sağlar.

Cıvata Torku: M8 Sınıf 8.8 bağlantı elemanları 20–25 N·m'ye torklanmıştır. Kelepçe kuvvetini eşit şekilde dağıtmak için montaj çubuğunun her iki yanında düz pullar kullanın. Sürekli titreşime maruz kalan kurulumlar için orta mukavemetli diş tutucuyu uygulayın.

Çoklu Montaj Kurulumu: Ekipman rafları ve muhafazaları için simetrik 4 noktalı veya 6 noktalı montaj düzeni önerilir. Optimum izolasyon performansı için toplam ekipman kütlesinin montaj parçası sayısına bölünmesiyle izolatör başına 2-55 kg aralığında olması gerekir.

Önerilen Uygulama Sektörleri

Mobil iletişim barınak ekipmanları • Açık deniz platformu kontrol kabinleri • Ağır sanayi makine operatör istasyonları • Jeneratör ve türbin paketleme • Demiryolu lokomotif elektroniği • Madencilik kamyonu izleme sistemleri • Yayın ve telekomünikasyon röle barınakları • Arama ve kurtarma aracı yükleri • Taşınabilir sahra hastanesi güç üniteleri • Jeofizik araştırma enstrümantasyonu • Deniz makine odası yardımcı ekipmanları • Soğuk hava deposu konveyör sürücüleri

Özel taşıma yükünüz için yük sapması karakterizasyonu, çok eksenli çalkalayıcı tablası test raporları ve özel montaj çubuğu modifikasyonları dahil olmak üzere ücretsiz uygulama mühendisliği desteği sunuyoruz. İzolasyon gereksinimlerinizi görüşmek ve değerlendirme için bir numune istemek için teknik satış ekibimizle iletişime geçin.
