JGX-1278D-370B Hassas Statik Yük Eşleştirme Endüstriyel Sistemler için Ankastre Yedek Tel Halat Titreşim İzolatörü

JGX-1278D-370B Tel Halat Titreşim İzolatörü - Hassas Yük Ayarlamalı, Uygun Maliyetli, Takılıp Çıkarılabilir Titreşim Montaj Parçası

Tel Halat İzolatörüne Genel Bakış

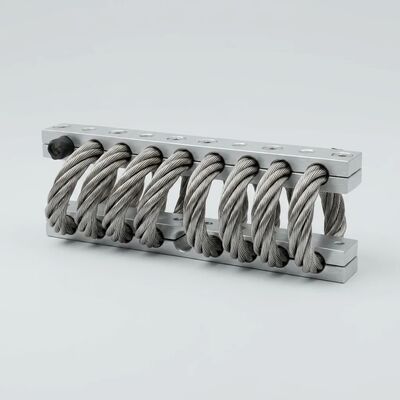

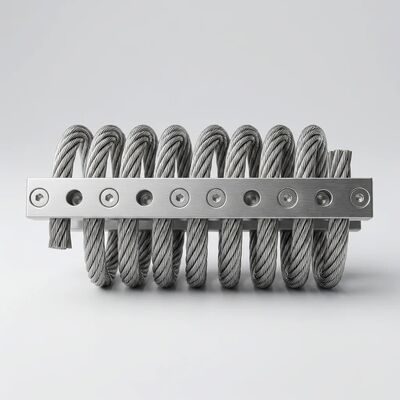

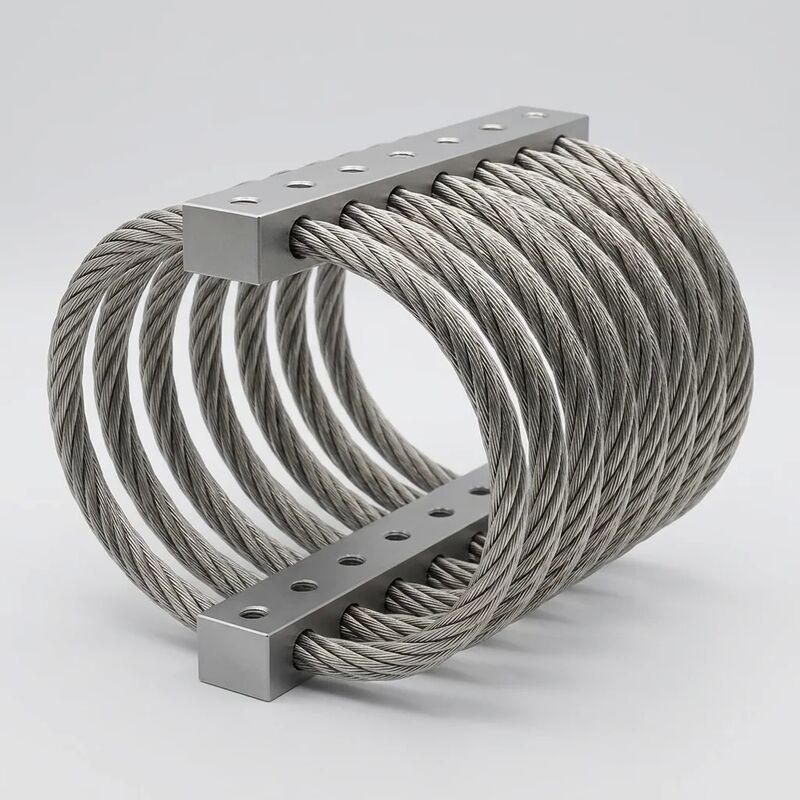

JGX-1278D-370Bhelisel olarak sarılmış paslanmaz çelik tel halat titreşim yalıtıcısıdır.doğrudan takılan değiştirmeEndüstriyel ekipman platformlarında OEM ve satış sonrası izolasyon montajları için. Şeffaf sert anodize kaplamalı 6061-T6 alüminyum alaşımlı montaj çubukları arasına sıkıştırılmış 8 halkalı SS304 tel halat göbeğine (7,8 mm çap, 7×19 telli yapı) sahip bu tamamen metal izolatör,Montaj başına 5–120 kg statik yük kapasitesiasla kauçuk, sıvı ve planlı bakım gerektirmez.

Uygun Maliyetli Hemen Değiştirme Stratejisi

Tedarik yöneticileri ve bakım mühendisleri sürekli bir zorlukla karşı karşıyadır: OEM markalı titreşim yalıtıcıları, daha uzun teslimat süreleri ile birlikte yüksek fiyatlara sahiptir, ancak montaj alanı standartlaştırılmıştır. JGX-1278D-370B bunu doğrudanstandartlaştırılmış Ø10,5 mm delikli montaj geometrisiBu, endüstride yaygın olan braket modelleriyle uyumludur. Kurulum yalnızca standart M10 bağlantı elemanları gerektirir (Sınıf 8.8, düz pullarla 28–32 N·m torkla sıkılmıştır) ve delme, adaptör imalatı veya ekipman değişikliği gerekmez. Eşdeğer kapasiteli OEM izolatörlerle karşılaştırıldığında, JGX-1278D-370B genellikle şu sonuçlara ulaşır:Birim başına %15–30 maliyet tasarrufu10–2000 Hz uyarma bant genişliğinde tam titreşim izolasyon performansını korurken. Birden fazla üreticiye ait karışık ekipman filosuna sahip operatörler için bu tek parça numarası, envanteri birleştirir ve SKU karmaşıklığını azaltır.

Hassas Statik Yük Eşleştirme

Genel titreşim takozları yaklaşık ağırlık aralığına göre satılır, ancak gerçek ekipmanın hassas izolatör ayarı gerektiren belirli bir kütle dağılımı ve ağırlık merkezi vardır. Her JGX-1278D-370B üretim partisi,örneklenmiş statik yük-sapma karakterizasyonu5-120 kg nominal zarf içindeki üç yük noktasında: minimum yük (5 kg), orta yük (60 kg) ve maksimum yük (120 kg). Ortaya çıkan yük-sapma eğrisi, yalıtkanınaşamalı doğrusal olmayan sertlik profilidoğal frekansı içeride tutar4–7HzCoulomb sürtünme sönümlemesi ile tüm faydalı yük aralığı boyunca0,12–0,22 sönümleme oranı. Bu, rezonans amplifikasyon faktörünü (Q) şu şekilde sınırlar:2,5'un altında—Uyarma frekansı monte edilmiş sistemin doğal frekansıyla çakıştığında meydana gelen yıkıcı büyütmeyi etkili bir şekilde önler. Kritik kurulumlar için serileştirilmiş yük-sapma raporları ile %100 bireysel ünite testi sunuyoruz.

Üstün Endüstriyel Üretim Standartları

JGX-1278D-370B, her ayrıntıda görünen hassas üretim kalitesini yansıtır:

• Tel Halat Kaplaması: 7,8 mm SS304 tel halat (sağ düzenli döşeme, ASTM A313'e göre 7×19 yapı), Ra ≤ 0,35 μm yüzey pürüzlülüğüne kadar sonradan şekillendirme elektro-parlatma işlemine tabi tutulur. Bu, sarma işleminden kaynaklanan yüzey mikro çatlaklarını ortadan kaldırır, korozyon direncini artırır ve milyonlarca yük döngüsünde tutarlı sönümleme performansı için tek tip kablolar arası sürtünme özellikleri sağlar.
• Sıkıştırma Çubuğu Estetiği: 6061-T6 alüminyum alaşımlı çubuklar, kenarları pahlı olacak şekilde CNC ile işlenir ve dayanıklı, parmak izine dayanıklı bir yüzey sağlayan net, sert anodize kaplamaya sahiptir. Eloksal katmanı ayrıca alüminyumu paslanmaz çelik halattan elektriksel olarak yalıtarak nemli veya tuz yüklü ortamlarda galvanik korozyonu önler.
• Kalıcı Kimlik Belirleme: Her bir sıkıştırma çubuğu birlazerle kazınmış model tanımı ve parti kodu. Yapışkan etiket yok, solan mürekkep damgası yok ve nakliye veya kurulum sırasında ayrılan ayrı etiketler yok. Aşındırma derinliği, zorlu endüstriyel ortamlarda yıllar süren hizmetten sonra bile okunabilirliği garanti eder.

Teknik Özellikler

Sıkça Sorulan Sorular

S: JGX-1278D-370B doğrudan mevcut titreşim montaj parçalarımın yerini alabilir mi?
C: Mevcut montajlarınız, Ø10,5 mm modelimiz ve M10 bağlantı elemanlarımızla uyumlu delik merkezlerine sahip bir delik içi montaj arayüzü kullanıyorsa, JGX-1278D-370B, braket modifikasyonu olmadan kurulur. Montaj uyumluluğu değerlendirmesi için mevcut izolatör markanız ve parça numaranızla birlikte bizimle iletişime geçin.

S: Ekipmanım için doğru sayıda montaj parçasını nasıl seçerim?
C: Ekipmanınızın toplam kütlesini montaj noktalarının sayısına bölün. Her JGX-1278D-370B 5–120 kg taşımalıdır. Optimum izolasyon için montaj başına ortadaki 40-80 kg'ı hedefleyin. Uygulama mühendislerimiz ekipmanınızın özelliklerini inceleyebilir ve ideal konfigürasyonu önerebilir.

S: İzolatör performansı zamanla değişir mi?
C: Hayır. Tamamen metal yapı, kauçuk ve elastomerik bağlantıların aşınmasına neden olan eskime mekanizmalarını ortadan kaldırır. Coulomb sürtünme sönümleme özelliği, yaklaşık 1000 yük döngüsünden oluşan ilk alışma döneminden sonra dengelenir ve ekipmanın hizmet ömrü boyunca tutarlı kalır.

Tipik Endüstriyel Uygulamalar

Dizel jeneratör seti montaj platformları • Endüstriyel soğutma grubu ve HVAC kompresör çerçeveleri • Demiryolu sinyalizasyon ve iletişim ekipmanı muhafazaları • Madencilik ve taş ocağı makineleri operatör kabinleri • Denizcilik yardımcı ekipman panelleri • Mobil telekom muhafaza elektroniği • Paketleme makinesi titreşim izolasyonu • Pompa ve motor taban çerçeveleri • Endüstriyel fan ve üfleyici montajı • Test ve ölçüm laboratuvar masaları

Ücretsiz bir montaj modeli uyumluluk kontrolü talep edin, mevcut izolatör parça numaralarınızı çapraz referanslayın ve rekabetçi bir OEM alternatif teklifi alın. Mühendislik ekibimiz yük-sapma verilerini, 3D CAD modellerini ve uygulamaya özel kurulum önerilerini ücretsiz olarak sağlar.
