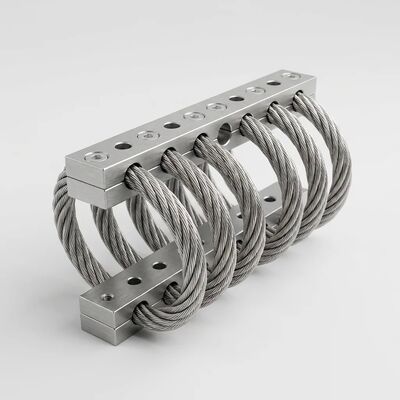

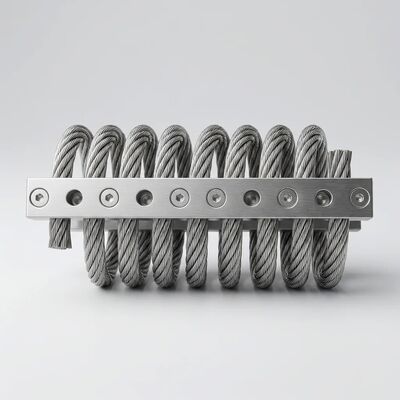

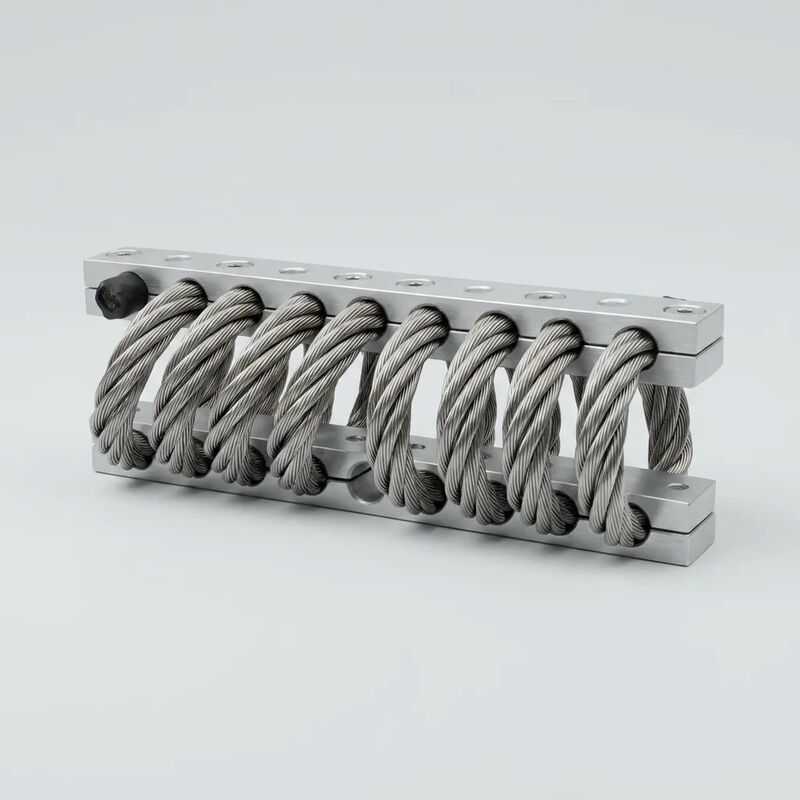

JGX-1278D-370B Uygun Maliyetli Hassas Yük Uygulamaları için Endüstriyel Uyumluluk Tel Halat Titreşim İzolatörü

JGX-1278D-370B Tel Halat Titreşim İzolatörü — Tam Uyumluluk Belgeleriyle Tamamen İzlenebilir Endüstriyel Titreşim Kontrolü

Uyumluluk Belgeleri Performans Kadar Önemli Olduğunda

Düzenleyici gözetim, tedarikçi yeterlilik gereklilikleri ve üçüncü taraf denetim çerçeveleri tarafından yönetilen endüstriler için titreşim yalıtıcısı, mekanik bir bileşenden daha fazlasıdır; kalite güvenceli bir tedarik zincirinde belgelenmiş bir parçadır.JGX-1278D-370Bbu zorlu ortamlar için özel olarak üretilmiştir.%100 malzeme izlenebilirliğiHam SS304 tel halat bobininden bitmiş izolatöre kadar uzanan, ISO 9001:2015'i, müşteriye özel QMS gerekliliklerini ve üçüncü taraf denetim protokollerini karşılayan kapsamlı bir belge paketiyle desteklenir.

Endüstriyel Uyumluluk Çerçevesi

Her JGX-1278D-370B, denetlenen bir kalite yönetim sistemi kapsamında üretilir.ISO 9001:2015. Uyumluluk çerçevemiz temel sertifikasyonun ötesine geçerek şunları içerir:

• Uygunluk Sertifikası (CoC): SS304 tel halatın özgül ısı numarasına, 6061-T6 alüminyum çubukların eloksal partisine ve üretim tarihi aralığına atıfta bulunarak üretim partisi başına verilir. Her CoC dijital olarak arşivlenir ve ürün seri numarasına göre alınabilir.
• RoHS ve REACH Uyumluluğu: Tamamen metal SS304 + 6061-T6 yapı, doğası gereği AB RoHS Direktifi 2011/65/EU ve REACH Yönetmeliği (EC) 1907/2006 ile uyumludur. Kısıtlanmış madde yok, SVHC endişesi yok, yasal düzenlemelerin aşamalı olarak kaldırılmasına tabi olan organik bileşik yok.
• Çatışma Mineralleri Raporlaması: Hammadde tedarik belgeleri, tedarik zinciri durum tespiti gerektiren müşteriler için Dodd-Frank Yasası Bölüm 1502 kapsamındaki CMRT (Çatışma Mineralleri Raporlama Şablonu) başvurularını destekler.
• İsteğe Bağlı Üçüncü Taraf Doğrulaması: Sevkiyat öncesi inceleme, malzeme doğrulama ve boyutsal uygunluk denetimi için TÜV Rheinland, SGS, Bureau Veritas veya görevlendirdiğiniz denetim kurumuyla koordinasyon sağlıyoruz.

Uçtan Uca Malzeme İzlenebilirliği

Her JGX-1278D-370B, birlazerle kazınmış, insan tarafından okunabilen seri tanımlayıcıHer iki sıkıştırma çubuğunda da fiziksel üniteyi kalıcı olarak dijital üretim kaydına bağlar. Bu kayıt şunları yakalar:

• SS304 Tel Halat: ASTM A313/A313M'ye göre ısı numarası, kimyasal bileşim (C, Mn, Si, P, S, Cr, Ni), gerilme mukavemeti ve uzama dahil olmak üzere değirmen test raporu (MTR). Tel halat, nominal çapı 7,8 mm olan 7×19 sağ düzenli döşemeden oluşur.
• 6061-T6 Alüminyum Çubuklar: Alaşım bileşimi doğrulaması, eloksal proses parametreleri (banyo kimyası, akım yoğunluğu, girdap akımı ile ölçülen kaplama kalınlığı) ve ASTM B680'e göre sızdırmazlık kalitesi ile ekstrüzyon parti sertifikasyonu.
• Üretim Uygulama Verileri: Sarma iş istasyonu, montaj tork değerleri, elektro-parlatma banyosu parametreleri, son muayene ölçümleri (döngü geometrisi, yüzey pürüzlülüğü Ra, çizime boyutsal uygunluk) ve denetçinin onayı.
• Yük-Sapma Karakterizasyonu: Minimum, orta ve maksimum nominal yüklerdeki statik yük testi sonuçları, izolatörün doğal frekansının belirtilen 4–7 Hz bandında kaldığını ve Coulomb sürtünme sönümleme oranının 0,12–0,22 arasında kaldığını gösterir.

Bu izlenebilirlik derinliği, nükleer güç yardımcı ekipman kalifikasyonu, demiryolu bileşen tip onayı dokümantasyonu ve açık deniz ekipman doğrulama şemaları dahil olmak üzere düzenlenmiş endüstri gereksinimlerini destekler.

Uygun Maliyetli Hassas Yük Performansı

Mevzuata uygunluk ve maliyet verimliliği birbirini dışlayan şeyler değildir. JGX-1278D-370B, üç değer sütununu tek bir parça numarasında birleştirir:

Hassas Yük Aralığı: Her montaj desteği5–120 kg statik yükdoğal frekansı ile4–7Hz. Aşamalı, doğrusal olmayan sertlik eğrisi (düşük genlikli uyarılmada yumuşak, yüksek enerjili şok altında sertleşme) yaklaşık 10 Hz ila 2000 Hz arasında etkili titreşim izolasyonu sağlar. Rezonans amplifikasyonu aşağıdakilerle sınırlıdır:giriş genliğinin 2,5 katının altındaUyarım doğal frekanstan geçtiğinde ekipmanın başlatılması ve kapatılması sırasında hassas yükleri korur.

Tamamen Metal Dayanıklılığı: Sürekli olarak çalışıyor-70°C ila +300°Cİzolatör, tuz spreyine (ASTM B117'ye göre >500 saat), dizel yakıt ve hidrolik yağa tamamen daldırmaya (72 saat, özellik değişikliği yok) ve UV'ye maruz kalmaya (1000 saat ksenon arkı, sıfır bozunma - oksitlenecek organik içerik yok) dayanıklıdır. Bu özellikler onu arktik madencilik operasyonları, çöl güneş enerjisi tesisleri, tropikal deniz ortamları ve yüksek irtifa telekomünikasyon sahaları için uygun kılar.

Standartlaştırılmış Entegrasyon: Ø10,5 mm geçiş delikleri M10 Sınıf 8,8 bağlantı elemanlarını kabul eder (28–32 N·m montaj torku). Simetrik çubuk geometrisi, performansta değişiklik olmaksızın dikey, yatay veya 45° eğimli montaja olanak tanır. Özel bir alete, sahada ayarlamaya, periyodik olarak yeniden torklamaya gerek yoktur.

Uyumluluk Dokümantasyon Paketi

Düzenlemeye Tabi Endüstri Uygulamaları

Enerji üretimi türbin yardımcı sistemleri • Nükleer santral tesis dengesi ekipmanları • Demiryolu demiryolu taşıtları elektroniği (EN 61373 ortamları) • Açık deniz platformu güvenlik açısından kritik paneller • İlaç üretimi izolatör çerçeveleri • Gıda işleme konveyörü titreşim kontrolü • Yarı iletken üretim destek ekipmanları • Yüksek gerilim trafo merkezi kontrol kabinleri • Tuzdan arındırma tesisi pompa izolasyonu • LNG terminali enstrümantasyon barınakları

Sevkiyattan önce eksiksiz uyumluluk belgeleme paketlerinin (önceden bir araya getirilmiş tedarikçi yeterlilik dosyaları dahil) gerekli olduğu projeler için kalite güvence ekibimizle iletişime geçin. Standart paketler için tipik olarak 48 saatlik geri dönüş süresiyle, satın alma spesifikasyonlarınıza uygun özelleştirilmiş belgelerle müşteri katılımını rutin olarak destekliyoruz.
