JGX-1598D-657B Bakım Gerektirmeyen Endüstriyel Şok Emilimi için Tamamen Metal Yüksek Sönümlü Tel Halat Titreşim İzolatörü

JGX-1598D-657B Tamamen Metal Tel Halat Titreşim İzolatörü

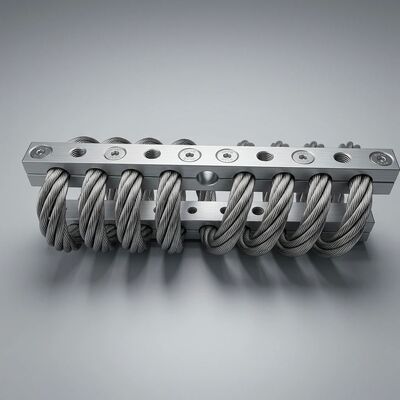

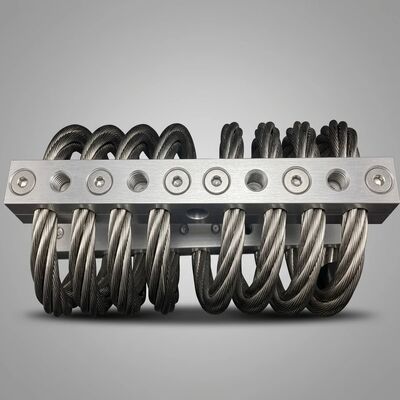

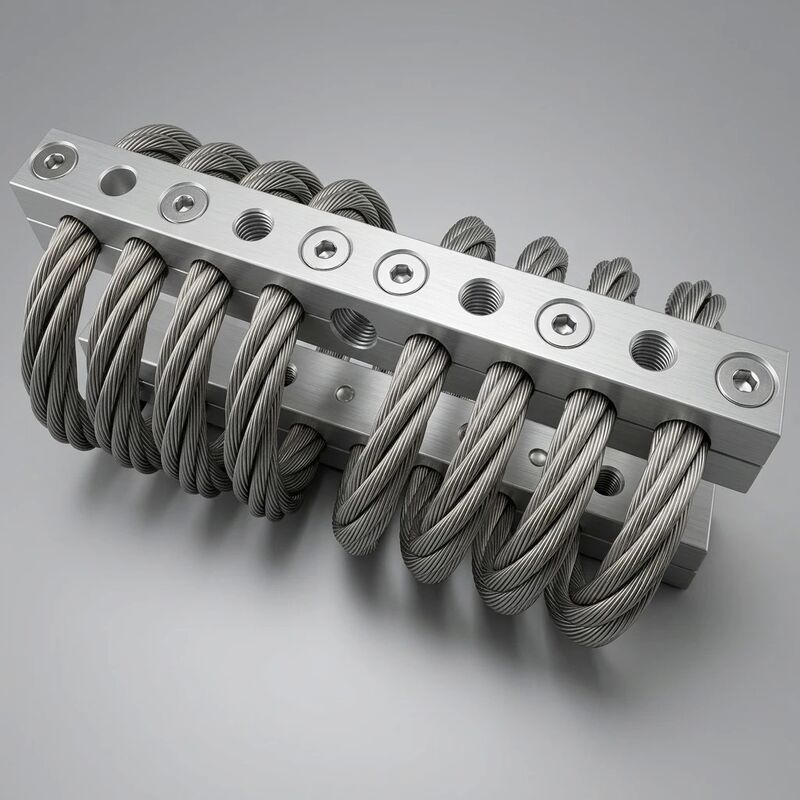

JGX-1598D-657B, her yük taşıyan ve enerji tüketen elemanın metalik olduğu (sıfır kauçuk, sıfır elastomer eklentiler, sıfır bağlı bağlantılar) titreşim izolasyon çözümleri sınıfına aittir. Çekirdek izolasyon mekanizması, sert anodize yüzey işlemine sahip CNC ile işlenmiş 6061-T6 alüminyum alaşım bloklarla her iki ucundan kenetlenen 8 bobinli çok telli AISI 316L paslanmaz çelik tel halat helezonudur. Tamamen metalden oluşan bu mimari, onu geleneksel kauçuk takozlardan ve yaylı amortisör düzeneklerinden ayıran tanımlayıcı mühendislik tercihidir: kuru çürümez, sürekli basınç altında sürünemez ve kimyasal saldırı veya termal yaşlanma nedeniyle sertliğini kaybetmez.

Tamamen Metal Yapı Uzun Vadeli Güvenilirlik Açısından Neden Önemlidir?

Tipik bir elastomerik izolatörde kauçuk eleman aynı anda yay, sönümleyici ve yapısal bağlantıdır. Bu işlevlerden herhangi biri ozon çatlaması, yağın şişmesi veya sıkışma nedeniyle bozulduğunda, tüm izolasyon sistemi teknik özelliklerin dışına çıkar. JGX-1598D-657B bu rolleri fiziksel olarak ayırır. Tel halat sarmalı, yük altında birbirine doğru kayan bireysel çelik halatların geometrik deformasyonu yoluyla elastik geri yükleme kuvvetini (yay fonksiyonu) sağlar. Bu iplikler arası sürtünme aynı zamanda birincil enerji dağıtım mekanizmasıdır (sönümleme işlevi), tam nominal frekans bandı boyunca 0,15 ile 0,25 arasında tutarlı bir sönümleme oranı sağlar. Alüminyum alaşımlı sıkıştırma blokları, sönümleme döngüsüne sıfır katılımla, yalnızca ekipman ve temel arasında yapısal bir arayüz görevi görür. Her üç işlev de kendi doğrusal tasarım kapsamları içinde çalışan ayrı fiziksel öğeler tarafından ele alındığından, performans 20 yılı aşkın tahmini hizmet ömrü boyunca sabit kalır.

Bakım Gerektirmeyen Çalışma: Mühendislik Ekonomisi

Dönembakım gerektirmeyen yaşam döngüsübir pazarlama iddiası değildir; malzeme seçiminin ve arıza modunun ortadan kaldırılmasının doğrudan bir sonucudur. Tipik bir endüstriyel titreşim montajının 10 yıllık bakım defterini düşünün:

• Lastik takozlar: Her 6 ayda bir yüzey çatlaklarını kontrol edin; sıkıştırma seti ve oksidasyon gevrekleşmesi nedeniyle 3-5 yılda bir değiştirin; Lastik sürünüp ön yükünü kaybettikçe montaj cıvatalarını yeniden sıkın.
• Yaylı amortisör düzenekleri: Pivot yatakları üç ayda bir gresleyin; hidrolik contaları sızıntı açısından aylık olarak inceleyin; sönümleme sıvısını her 2-3 yılda bir değiştirin; Gaz destekli ünitelerde nitrojen ön dolumunu doğrulayın.
• JGX-1598D-657B: Yukarıdakilerin hiçbiri. Yağlama noktaları mevcut değil. Hiçbir conta sızıntı yapamaz. Hiçbir sıvının değiştirilmesi gerekmez. Tel halat şeritleri elektro-parlatılmış pasif katmanla korunmaktadır; eloksallı alüminyum kelepçeler kıyı ve açık deniz atmosferlerinde bile galvanik korozyona karşı dayanıklıdır. Sıkıştırma yüzleri arasında viskoelastik malzeme kaymadığından cıvata torku korunur.

Bir üretim hattında 200 izolasyon montajına sahip bir filo operatörü için bu bakım yükünün ortadan kaldırılması, teknisyen çalışma saatlerinden, yedek parça envanterinden ve plansız arıza sürelerinden ölçülebilir tasarruflar anlamına gelir. Elastomerik alternatiflere göre toplam sahip olma maliyeti (TCO) avantajı genellikle birim fiyat farkını operasyonun ilk 3-4 yılı içinde geri öder.

Yüksek Sönümleme Mekanizması: Teller Arası Sürtünmenin Gizemi Açıklandı

JGX-1598D-657B amacına ulaştıyüksek sönümlemekarakteristiği (sönümleme oranı ζ = 0,15–0,25), her bir halat döşemesindeki bitişik tel şeritleri arasındaki Coulomb sürtünme sönümü adı verilen fiziksel bir olay yoluyla sağlanır. Sarmal, harici titreşim etkisi altında deforme olduğunda, tel demetindeki tek tek teller, mikroskobik olarak komşularına doğru kayar. Bu kayma sürtünmesi, iplikçik-iplikçik ara yüzeyinde kinetik enerjiyi ısıya dönüştürür; bu, viskoz sıvı, kısıtlanmış katman sönümleyici polimer ve ayarlanmış kütle emici gerektirmeyen tamamen mekanik bir enerji dağıtma mekanizmasıdır.

Sönümleme büyüklüğünü üç tasarım parametresi kontrol eder:

1. Tel çapı (6,0 mm): Daha büyük tel kesiti, birim deformasyon başına halatlar arası temas basıncını artırır ve kayma başlamadan önce Coulomb sürtünme kuvveti eşiğini yükseltir.
2. Bobin sayısı (8 bobin): Daha fazla bobin, toplam halat temas uzunluğunu artırarak döngü başına sürtünme işi için daha büyük bir toplam yüzey alanı sağlar.
3. Halat döşeme geometrisi: Helis adım açısı ve döşeme yönü, her bir deformasyon modunda (sıkıştırma, kesme, yuvarlanma) halat arayüzeylerindeki normal kuvvet bileşenini belirler.

Pratik sonuç, doğrusal olmayan bir sertlik eğrisidir: küçük titreşim genliklerinde Coulomb sürtünmesinin üstesinden gelinmez ve izolatör, nispeten yüksek sertlik ve düşük enerji dağıtımına sahip elastik bir yay gibi davranır. Genlik kayma eşiğini aştığında, şeritler arası kayma kademeli olarak devreye girer, sertlik yumuşar ve sönümleme artar; bu da izole edilmiş ekipmanı herhangi bir aktif kontrol sistemi olmadan büyük yer değiştirme şok olaylarından doğal olarak korur.

Teknik Özellikler (Tam)

Uygulama Alanları (Endüstriyel ve Sivil)

• Endüstriyel Kompresör Paketleri: Sıcak yüzeylerin elastomerik montajları engellediği rafineriler, kimya tesisleri ve gaz işleme tesislerindeki pistonlu ve döner vidalı kompresör kızaklarını izole eder.
• Dizel ve Gazlı Jeneratör Setleri: Veri merkezleri, hastaneler ve uzak telekom kulelerindeki jeneratör seti taban çerçeveleri için 3 eksenli izolasyon sağlayarak başlatma torku geçişleri sırasında hizalamayı korur.
• Endüstriyel Pompa Kızakları: Su arıtma ve madencilik susuzlaştırma istasyonlarına yönelik yüksek basınçlı çok kademeli pompa gruplarında hidrolik titreşimi ve kavitasyondan kaynaklanan titreşimi emer.
• HVAC ve Soğutma Ekipmanları: Ticari binalardaki büyük santrifüj soğutucuları ve klima santrallerini izole ederek, zamanla kayan esnek pedler olmadan yapısal kaynaklı gürültü özelliklerini karşılar.
• Otoyol Dışı Araç Kabin Montajları: İnşaat ekskavatörleri, tarımsal biçerdöverler ve ormancılık yükleyicilerindeki operatör kabinlerini uzun vardiyalar sırasında tüm vücut titreşimine maruz kalmaktan korur.
• Deniz Motoru ve Güverte Ekipmanları: Mürettebat transfer gemilerinde, balıkçı trollerinde ve tuz püskürtmeli ortamlarda çalışan iş teknelerinde tahrik motoru titreşimini ve dalga çarpma şokunu sönümler.
• Raylı Çekiş Ekipmanları: Elektrikli ve dizel-elektrikli lokomotiflerdeki alt şasiye monteli cer konvertörlerini, fren direnci sıralarını ve yardımcı güç ünitelerini izole eder.

Kurulum Yönergeleri

JGX-1598D-657B, üst ve alt sıkıştırma bloklarında dikdörtgen şeklinde düzenlenmiş dört adet Ø10,5 mm açık delikle monte edilir. Düz pullu ve hakim torklu kilitli somunlara sahip standart M10 altıgen başlı cıvatalar önerilir. Simetrik bobin geometrisi her yönde kuruluma izin verir ve aşamalı yay oranı, normal çalışma yükleri altında sıkıştırma yönündeki durduruculara veya hareket durdurucularına olan ihtiyacı ortadan kaldırır. Statik yükün üst sınıra (500 kg) yaklaştığı uygulamalarda, dinamik tepe noktaları altında yeterli izolasyon marjını korumak için yükün birden fazla üniteye paralel olarak dağıtılması önerilir.

Kalite Güvencesi ve İzlenebilirlik

Her JGX-1598D-657B ünitesi, alüminyum kelepçe yüzeyinde lazerle kazınmış bir tanımlayıcıyla ayrı ayrı serileştirilmiştir. Fabrika kabul testleri boyutsal uygunluğu, bobin simetri kontrolünü, statik yük-sapma eğrisi doğrulamasını (±%5 tolerans) ve yüzey bitirme denetimini içerir. AISI 316L tel halat ısısı ve 6061-T6 kütük partisine ait malzeme sertifikaları dijital olarak arşivlenir ve her seri numarasına göre izlenebilir. WNRLN, hammadde girişinden son paketlemeye kadar tam parti izlenebilirliği ile ISO 9001:2015 sertifikalı üretim süreçlerini sürdürmektedir.
