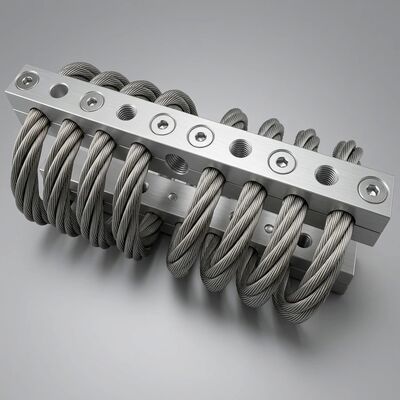

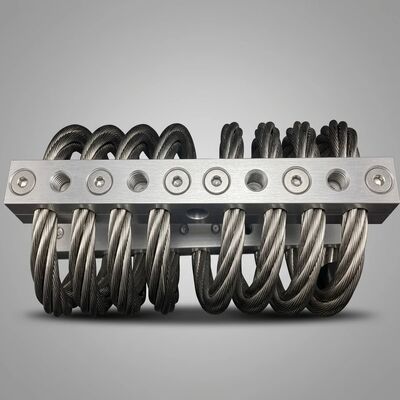

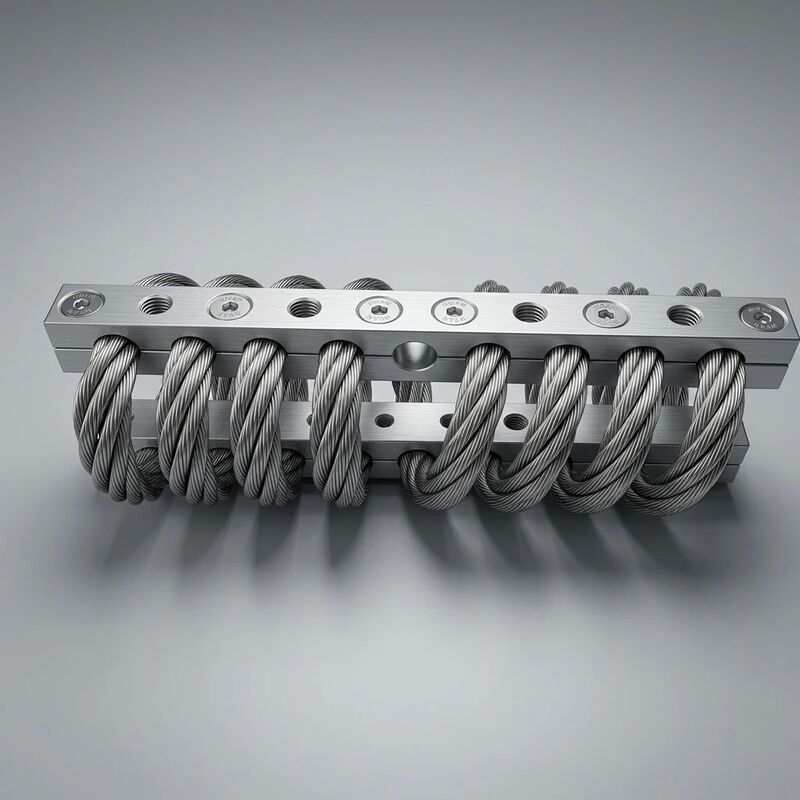

JGX-1598D-657B Zorlu Çevre Sertifikalı Ekipman Koruması için Çok Eksenli Tel Halat Titreşim İzolatörü

JGX-1598D-657B Çeşitli Eksenli Tel İpi titreşim izolatörü

Çoğu titreşim yalıtım ürünü tek bir birincil yükleme yönü için tasarlanmış ve değerlendirilmiştir.Bir denizaltı platformundaki jeneratör kaydı dalga hareketinden kaydı görüyorÇöl madenindeki bir kırıcı motoru, maden çarpmasından gelen dikey şok ve kemer-götürme tork reaksiyonundan gelen yanlısı atışla aynı anda yaşar.Bir kimyasal tesis mezzanine bir fan bobin ünitesi hem yapısal taşınan zemin titreşimleri hem de rüzgar kaynaklı salınımlara dayanırHer bir eksen için ayrı izolatörlerin kurulması pahalıdır, alan verimsizdir ve çelişkili sertlik yolları tanıtır.

JGX-1598D-657B bunu tek bir simetrik 8 sarmal tel ip sarmal ile ele alır.Çok eksenli şok emicielement: sıkıştırma, kesme ve yuvarlama yükleri aynı fiziksel yapı tarafından eşzamanlı olarak ele alınır. Yardımcı damperler yoktur. Çok aşamalı montaj çerçeveleri yoktur. Bir ünite, üç eksen, sürekli koruma.

Tek bir sarmalda çok eksenli izolasyon nasıl çalışır

Sır spiral tel ip geometrisinde yatıyor. bir sarmal yay sıkıştırıldığında, sadece eksenel yükle tepki gösterir. bir torsiyon çubuğu sadece rotasyon girişine tepki gösterir.çiftleşik bir deformasyon moduna maruz kalır: sıkıştırma hem eksenel kısaltma hem de tek tek iplik ipliklerinin hafif bir bükülmesine neden olur; kesme, spiral döngüsünün bükülmesine neden olur ve iplikler arasında kayış meydana getirir;Rulo yükleri döngü bölümünde asimetrik olarak dağıtılır, bazı iplikçikleri gerginleştirirken diğerleri sıkıştırmaya girer.Bu çiftleşmiş mekanik davranış, tek bir JGX-1598D-657B ünitesinin, herhangi bir yönden gelen titreşim girişlerinden enerji dağıtmasını sağlar., ama tek bir bütünsel yapısal tepki ile.

Tasarım mühendisi için, bu montaj sistemi mimarisini basitleştirir.Geleneksel bir yaklaşım dört dikey izoleatör artı iki yan snubber artı bir tork kol destek (yedi bileşen) belirleyebilir., aynı ekipman sıklıkla standart dikdörtgen bir düzen içinde dört JGX-1598D-657B ünitesi ile korunabilir,Her biri, üç eksenin boyunca aynı anda titreşim enerjisinin orantılı payını emiyor.

Kötü Çevre Sertifikasyonu: Ne Anlama Gelir ve Nasıl Doğrulanır?

İsimlendirmesert çevre sertifikasıJGX-1598D-657B aşağıdaki çevresel dayanıklılık değerlendirmelerine maruz kalmıştır:

Bu testler, JGX-1598D-657B'nin değerlendirilmiş amortizasyon performansını, yapısal bütünlüğünü,ve uzun süreli maruz kalma sonrasında korozyon direnci, lastik montajları haftalar içinde kırılganlaştıracak ve kaplamadan karbonlu çelikleri günler içinde çukur.

Koroziv Atmosferler için Malzeme Seçimi

JGX-1598D-657B'deki her malzeme klorür bakımından zengin ortamlarda galvanik uyumluluk için seçilmiştir.Kloritlerin varlığında standart 304 dereceli paslanmazdan çok daha üstün bir delik dayanıklılığı sağlayan6061-T6 alüminyum klemlere, elektrik yalıtım alüminyum oksit bariyeri oluşturan 25 μm sert bir anodizasyon tabakası verilir.Paslanmaz ip ve alüminyum gövde arasındaki galvanik birleştirmeyi, montaj sürekli olarak tuz spreyi ile ıslatıldığında bile önlemekTel ipinin elektropoliz edilmesi, tel çekme ve sarmalama sırasında yer alan yüzey demir kirletici maddeleri ortadan kaldırır ve pasif katman istikrarını daha da artırır.Net sonuç, açık bir güvertede kapalı olmayan bir ekipman kayışına bağlanabilen ve korozyona bağlı bozulmadan yıllarca çalışabilen bir izolatördür..

Tam teknik özellikler

Sahada Uygulanma Senaryoları

• Offshore Petrol ve Gaz Platformları: Sürekli tuzlu su püskürtüleri, yüksek nemli, açık güverte tesisatlarında işlem pompası kayışlarını, kompresör paketlerini ve acil jeneratör setlerini izole eder.ve 24/7 insansız operasyon, bakım erişimini pratik yapmaz.IP67 eşdeğer yapısı, klorürün iplik havuzuna girmesini engeller ve deniz atmosferindeki geleneksel montajları etkileyen gizli korozyonu ortadan kaldırır.
• Çöl ve Kurak Madencilik İşlemleri: Mühürleyici tahrik motorlarını, titreşimli ekran çerçevelerini ve konveyör başı katranı rulmanlarının korumalarını birleştirilmiş şok ve ince aşırıcı toz girişiminden korur.ve yağ bileşenlerinin olmaması, silikon parçacıkları ile kirlenmiş bir yağlayıcı olmadığı anlamına gelir..
• Denizci Gemilerinin Motor Odaları: Mürettebat taşıma gemilerinde, pilot teknelerde ve kıyı kargo gemilerinde ana itici motor ve dişli kutusunun titreşimini azaltır.Tamamen metal tasarım, yanıcı elastomer malzemelerin sınırlı olduğu makine odaları için yangın güvenliği gereksinimlerini karşılar, ve tuz püskürtme dayanıklılığı, gövde bölgesi neminde hayatta kalmayı sağlar. (Deniz donanımı için IMO FTP Koduna uygun.)
• Jeotermal ve Termal Elektrik Santralleri: Sıcak boru borularının yakınında ortam sıcaklıklarının kauçuk izolatörlerin 80 °C'lik bozulma eşiğini aştığı durumlarda buhar türbini yağlı yağlı kayışları, kazan besleme pompaları ve soğutma suyu dolaşım pompalarını izole eder.JGX-1598D-657B mekanik özelliklerini kaybetmeden 180°C'de sürekli çalışır..
• Ağır Endüstriyel İşlem Tesisleri: Kimyasal reaktör karıştırıcı sürücüleri, santrifüj sepetleri ve saldırgan kimyasal dumanlara (HCl, SO2,Amonyak) uzun vadeli güvenilirlik için tek uygulanabilir seçenek olan metal izolasyon.
• Uzaktan Telekom ve Radar Kurulumları: Yedek jeneratör kayışlarını ve ekipmanı koruma HVAC ünitelerini sınırlı bakım erişim pencereleri ile insansız tepe ve kıyı sitelerinde yalıtır.bileşen değiştirme lojistik maliyetleri her montajın birim fiyatından küçük.

Seçim ve Boyutlandırma Metodolojisi

JGX-1598D-657B'nin doğru boyutlandırılması, desteklenen ekipman kütlesinin, yerleşim düzlemine göre ağırlık merkezinin konumunun,ve baskın titreşim heyecan frekanslarıGenel bir kılavuz olarak, uygulanan statik yük altında izoleatörün doğal frekansı 1/√2'den (yaklaşık 0.707) etkili izolasyon elde etmek için en düşük uyarılma frekansına çarpılır.1500 RPM'lik bir dizel jeneratör için, selecting a mount configuration yielding a natural frequency of 8–12 Hz places the system well within the isolation region for the primary excitation while avoiding resonance during startup ramp-throughWNRLN uygulama mühendisleri, yük dağılım hesaplamaları ve çok noktalı montaj düzeni önerileri de dahil olmak üzere her soru ile birlikte ücretsiz boyutlandırma desteği sağlar.

İzlenebilirlik ve Belgelendirme

Her JGX-1598D-657B, sapın üzerinde benzersiz bir lazerle kazınan seri numarasına sahiptir.Yük-defleksiyon test eğrisi, ve nihai denetim raporu arşivlenir ve seri numarası ile arşivlenebilir.yıkıcı örnekleme veya saha yıkımı gerektirmeyen ekipman yeniden sertifikasyon programları.
