JGX-2228D-1250B Tak ve Çalıştır Geniş Yük Aralığı Uygulamaları için Arızaya Karşı Korumalı Halat Titreşim İzolatörü

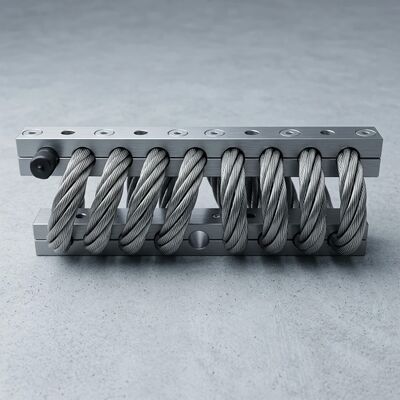

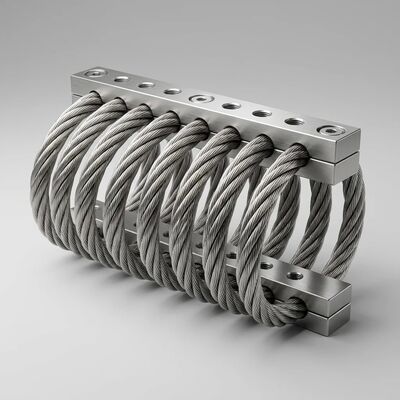

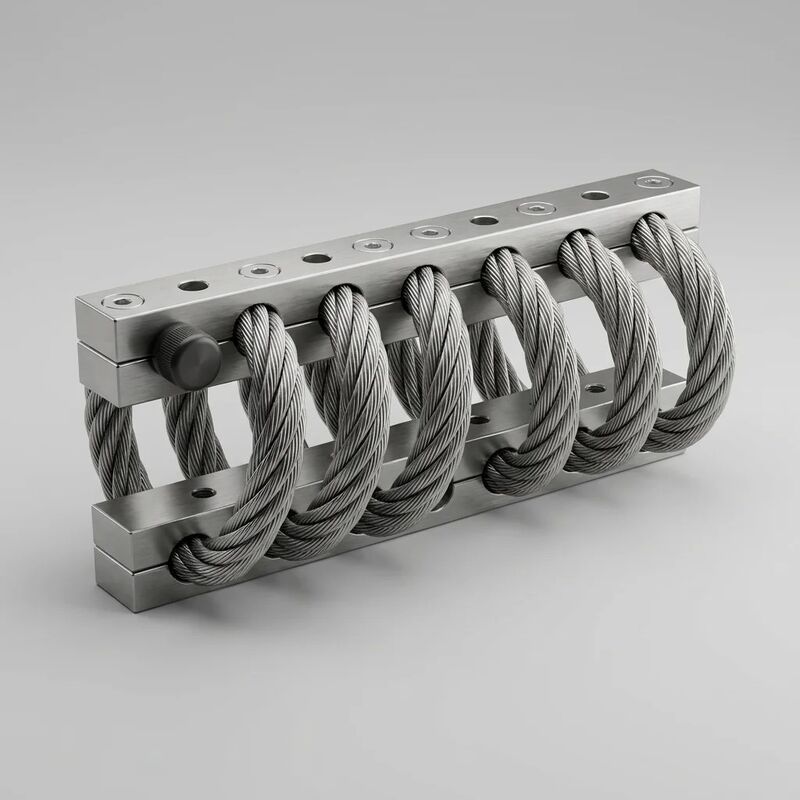

JGX-2228D-1250B Arızaya Karşı Korumalı Halat Titreşim İzolatörü

Endüstriyel ekipman arıza süresinin, titreşim izolasyon ürünlerinin önleyebileceği veya neden olabileceği iki temel nedeni vardır. Birincisi açıktır: Aşırı titreşim yataklara zarar verir, kaynakları çatlatır ve bağlantı elemanlarını gevşetir. İkincisi daha ustacadır: elastomerler yırtıldığında, lastikler aktığında cıvatalar ön yükünü kaybettiğinde veya bir ağırlık sınıfı için tasarlanmış bir montaj parçası farklı sınıftan bir makinenin altına takıldığında titreşim montajının kendisi arıza noktası haline gelir. JGX-2228D-1250B, yırtılmayan, kaymayan ve tek parça numarasıyla 12:1 yük aralığını kapsayan, arıza korumalı bir yapısal mimari aracılığıyla her iki arıza modunu aynı anda ortadan kaldıracak şekilde tasarlanmıştır.

Arızaya Karşı Güvenli Yük Yolu: Neden Ayrılamıyor?

Her geleneksel elastomerik montajın gizli bir tasarım zayıflığı vardır: kauçuk eleman aynı zamanda yay, amortisör ve ekipman ile temel arasındaki tek yapısal bağlantıdır. Termal döngü, ozon saldırısı veya aşırı gerilim nedeniyle tetiklenen kauçuk-metal arayüzündeki bağ kopması tek yük yolunu keser. Ekipman artık kısıtlanmıyor.

JGX-2228D-1250B, bu tek nokta arıza mimarisini ortadan kaldırır.arızaya dayanıklı yapısal tasarım. Yük yolu şu şekildedir: montaj cıvatası → 6061-T6 alüminyum kelepçe bloğu (üst) → 10 bobinli 316L tel halat sarmalı → 6061-T6 alüminyum kelepçe bloğu (alt) → montaj cıvatası → temel. Bu zincirdeki her element metaliktir, mekanik olarak birbirine kenetlenmiştir ve bağ olmadığı için bağlardan ayrılamaz. Halat, her iki uçta da tüm çapı boyunca çevresel kenetleme kuvveti tarafından yakalanır; halatın dayanabileceği herhangi bir çekme yükü altında kelepçelerden dışarı çekilemez.

Helezonun kendi içinde fazlalık, 133 ayrı çelik tele (7 şerit x şerit başına 19 tel) dağıtılır. Herhangi bir teldeki kırılma (316L malzemesinin yorulma dayanıklılığı göz önüne alındığında son derece düşük ihtimalli bir olay) halatın kesit alanını %0,75 oranında azaltır. Geriye kalan 132 tel, statik yükü taşımaya devam ediyor ve sağlam teller arası temas arayüzleri aracılığıyla Coulomb sürtünme sönümlemesi sağlıyor. Bu, temelde savunmasız bir mimariye eklenen, tasarlanmış bir güvenlik faktörü değildir; bu, çok telli tel halatın doğasında olan bir özelliktir: tek bir filaman arızasının yayılmasına yönelik hiçbir mekanizma olmadan, her bir filaman arasında yük paylaşımı.

Pratik sonuç: operatörler, montaj arızasının bir güvenlik sorununa veya kabul edilemez bir üretim kesintisine neden olacağı ekipmanlar için ikincil sınırlamalar, sınırlayıcılar veya yedek montaj çiftleri eklemeden JGX-2228D-1250B'yi belirtebilirler. İzolatör kendi yedeğidir.

15 Dakikada Kurulum: Tasarımdan Tak ve Çalıştır

Titreşimli montaj kurulumu, tarihsel olarak, hizalama kadranı göstergeleri, ayar sacı ve deneyimli freze ustası muhakemesini gerektiren hassas bir görev olmuştur. JGX-2228D-1250B kurulumu yeniden tanımlıyortak ve çalıştırDört nedenden dolayı cıvatalama işlemi:

1. Büyük boyutlu boşluk delikleri: Standart bir M12 cıvata üzerindeki Ø12,5 mm'lik geçiş delikleri ±2 mm yanal konum toleransı sağlar. Cıvatalar başlatılmadan önce montajın tam olarak konumlandırılmasına gerek yoktur; yaklaşık olarak konumlandırın, cıvataları içeri bırakın ve boşluk, konumlandırma hatasını emer.
2. Ön sıkıştırma gerekmez: Belirli bir kurulu yüksekliğe kadar önceden yüklenmesi gereken yay izolatörlerinden farklı olarak (statik yük altında yay sıkışmasının ölçülmesini gerektirir), JGX-2228D-1250B'nin aşamalı sertlik eğrisi, montajın ekipmanın kendi ağırlığı altında kendiliğinden dengelenmesi anlamına gelir. Düzensiz temel nedeniyle bir köşe diğerinden 1,5 mm daha aşağıya yerleşirse sertlik farkı, montaj parçaları arasındaki yük paylaşımının kabul edilebilir sınırlar içinde kalmasını sağlayacak kadar küçüktür.
3. Paralel işlenmiş yüzler: Her iki kelepçe bloğu da 0,05 mm düzlüğe kadar işlenmiş montaj yüzeylerine sahiptir. Delikten bir cıvata geçirmek ve bunu 80 N·m'ye kadar torklamak, kapatılacak bir boşluk olmadığından ve eşit olmayan bir şekilde sıkıştırılacak esnek bir katman olmadığından, şim olmadan tüm kelepçe yüzeyi boyunca eşit bir ön yük üretir.
4. Yalnızca standart takımlar: M12 altıgen soket veya altıgen başlı cıvatalar, kalibre edilmiş bir tork anahtarı ve düz pullar. İbreli gösterge yok, sentil yok, hidrolik ön gerdirme ekipmanı yok. Temel el aleti eğitimine sahip bir bakım teknisyeni, planlı bir vardiya penceresi sırasında tüm montaj takımlarını değiştirebilir.

Zaman tasarrufu ölçülebilir. Bir kompresör kızağı üzerindeki dört elastomerik montajın değiştirilmesi tipik olarak şunları gerektirir: eski bağlantıların cıvatalarının sökülmesi (10 dakika), aşınmış taban plakalarının temizlenmesi (15 dakika), yeni montaj parçalarının aynı hizaya getirilmesi ve konumlandırılması (45 dakika), cıvatalama ve torklama (10 dakika), hizalamanın doğrulanması (15 dakika) - toplam yaklaşık 95 dakika. JGX-2228D-1250B montajlarıyla aynı kızak: eski cıvatayı sökün (10 dakika), yeniyi konumlandırın (5 dakika), cıvatalayın ve torklayın (15 dakika), doğrulayın (5 dakika) — dört montaj için toplam yaklaşık 35 dakika, her biri 10 dakikadan kısa. Arıza süresinin saat başına 2.000 ila 5.000 ABD Doları arasında olduğu bir üretim ortamında, kızak başına 60 dakikalık fark, ilk değiştirme döngüsündeki montajların masrafını karşılar.

Tek Montajlı, On İkiye Bir Yük Aralığı

JGX-2228D-1250B'lergeniş yük kapasitesi aralığıÇoklu yay oranı seçenekleri sunularak 100 kg'dan 1.200 kg'a ulaşılamaz. Helisel tel halat geometrisinin doğrusal olmayan sertlik eğrisinin doğasında vardır. Hafif yüklerde (100–300 kg), bobinler öncelikle elastik bükülmeye maruz kalır; düşük sertlik, yaklaşık 45–90 N/mm. Yük orta aralığa (300-800 kg) doğru arttıkça, her bir bobin içindeki halat sıkışması ikinci bir sertlik bileşeni ekleyerek etkin oranı yaklaşık 90-270 N/mm'ye yükseltir. 800 kg'ın üzerinde, tamamen sıkıştırılmış helezonun geometrik sertleşmesi hakimdir ve 545 N/mm'ye kadar en yüksek sertlik rejimini üretir. İzolatör, yük arttıkça giderek sertleşir ve kuvvet kapasitesini herhangi bir ayarlama mekanizması olmadan doğal olarak uygulanan ağırlıkla eşleştirir.

250 kg'lık santrifüj pompadan 2.800 kg'lık vidalı kompresöre (her biri 4 montaj * 700 kg) kadar 30 dönen makineyi denetleyen bir bakım yöneticisi için JGX-2228D-1250B, tek parça numarasıyla tüm filoyu kapsar. Bir tedarik satır öğesi. Bir dizi tork spesifikasyonu. Tek kurulum prosedürü. Envanter, eğitim ve yedek parça yönetiminin basitleştirilmesi, titreşim izolasyon performansından bağımsız olarak yıllık olarak artan operasyonel tasarruflar sağlar.

Teknik Özellikler

Uygulama Alanları

• Endüstriyel Kompresör İstasyonları: Petrokimya tesislerinde, gaz işleme tesislerinde ve soğutma sistemlerinde pistonlu ve vidalı kompresör paketleri (toplam kızak ağırlığı 200–3.000 kg). 10 bobinli tasarım, pistonlu makinelerin düşük frekanslı titreşim imzasını, 1* ve 2* çalışma hızı harmoniklerinde amplifikasyon olmadan yönetir.
• Dizel ve Gazlı Jeneratör Setleri: 50 kVA'dan 600 kVA'ya kadar yedek ve ana güç jeneratör setleri; burada geniş yük aralığı, bir kiralama veya servis filosunda farklı jeneratör çerçeve boyutları için ayrı montaj SKU'larının stoklanması ihtiyacını ortadan kaldırır. Geçmeli cıvata tasarımı, ek donanım gerektirmeden sismik koruma için pozitif bağlantı sağlar.
• Endüstriyel Pompa Kızakları: Su arıtma, madencilik susuzlaştırma ve kimyasal transfer uygulamalarında çok kademeli santrifüj, aşamalı boşluklu ve diyaframlı pompa düzenekleri. Aşamalı sertlik eğrisi, pompa başlatma ve kapatma geçici durumları sırasında etkin statik yükü değiştiren hidrolik itme tepki kuvvetlerini barındırır.
• Deniz Makina Dairesi Ekipmanları: İş tekneleri, römorkörler ve mürettebat transfer gemilerindeki tahrik motoru esnek bağlantıları, dişli kutusu destekleri ve yardımcı jeneratör temelleri. Sert eloksallı kelepçelere sahip tamamı 316L yapı, inceleme ve yenileme gerektiren koruyucu kaplamalar olmaksızın makine odası atmosferlerinde tuz püskürtme çukurlaşmasına ve galvanik korozyona karşı dayanıklıdır.
• Ağır Otoyol Dışı Kabin Montaj Parçaları: Tüm vücut titreşimine maruz kalma sınırlarının iş sağlığı standartlarına göre düzenlendiği inşaat ekskavatörleri, tekerlekli yükleyiciler, buldozerler ve tarımsal biçerdöverlerde operatör kabini izolasyonu. Arıza korumalı yük yolu, devrilme senaryolarında kabinin tutulmasını sağlar.
• Endüstriyel Fan ve Blower Temelleri: Çimento fırınlarında, çelik fabrikası tozsuzlaştırma sistemlerinde ve elektrik santrali taslak tesislerinde büyük santrifüj ve eksenel fanlar (500–3.000 kg). Aşamalı sertlik, montaj hasarı olmadan dalgalanma olaylarından kaynaklanan darbe yüklemesini yönetir.

Envanter Basitleştirme Ekonomisi

8 ağırlık sınıfında 50 döner makineye sahip orta ölçekli bir endüstriyel tesis, genellikle 4-7 farklı titreşim takozu parça numarasını stoklar. Her SKU şunları temsil eder: minimum sipariş miktarları ve teslim sürelerine sahip bir tedarik kalemi; depodaki raf yeri; bakım personelinin hangi montajın hangi makineye uyduğunu bilmesi için bir eğitim gereksinimi; ve yanlış bölmedeki montaj parçasının yanlışlıkla kullanılması durumunda yanlış kurulum riski.

Montaj aralığı başına 100–1.200 kg aralığında JGX-2228D-1250B ile konsolidasyon montaj envanterini bir veya iki SKU'ya düşürür. Satın alma yönetiminden, depo alanından ve yanlış uygulama riskinden doğrudan tasarruf sağlanır. Gece vardiyasındaki onarım sırasında yanlış montaj parçasının takıldığının fark edilmesinden kaynaklanan üretim kesintisinin önlenmesinden kaynaklanan dolaylı tasarrufların ölçülmesi daha zordur ancak güvenilirlik mühendislerinin tek kaynaklı çözümler üzerinde standartlaştırmasının nedeni budur.

İzlenebilirlik ve Kalite

Her JGX-2228D-1250B, alüminyum kelepçe gövdesi üzerinde lazerle serileştirilmiştir. 316L ısı sertifikası, 6061-T6 kütük parti sertifikası, eloksal işlem günlüğü, %100 yük-sapma test eğrisi ve boyutsal inceleme kaydını içeren kalite dosyası dijital olarak arşivlenir ve ürünün hizmet ömrü boyunca seri numarasına göre geri alınabilir. Hammadde alımından son paketlemeye kadar tam malzeme lotu izlenebilirliği ile ISO 9001:2015 sertifikalı üretim.
