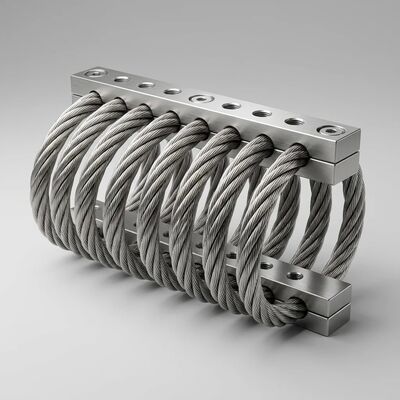

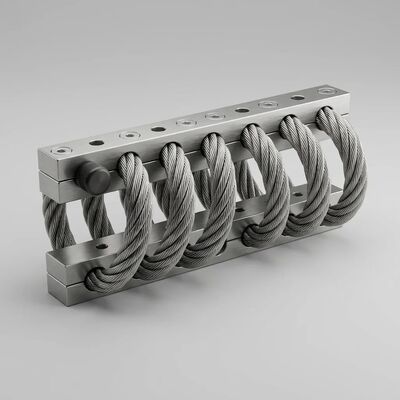

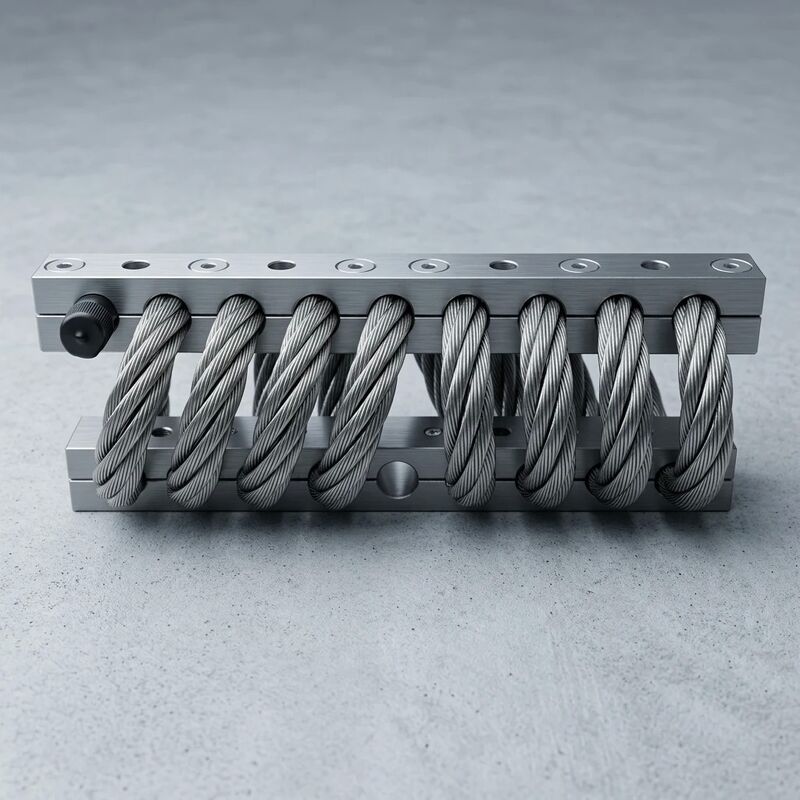

JGX-2228D-1250B Hassas Sapma Yönetimi için Arıza Korumalı Titreşim Kontrolü Tel Halat İzolatörü

JGX-2228D-1250B Arızaya Karşı Korumalı Titreşim Kontrol Tel Halat İzolatörü

Titreşim mühendisliğinde sönümleme performansı ile öngörülebilirlik arasında sürekli bir denge vardır. Hidrolik amortisörler yüksek, ayarlanabilir sönümleme katsayıları sunar ancak sızdıran sıvı contaları, sıcaklıkla değişen viskoziteyi ve doğrusal olmayan kuvvet süreksizlikleri oluşturan kavitasyonları da beraberinde getirir. Elastomerik montajlar basit ve ucuzdur ancak zaman, sıcaklık ve gerinim geçmişine göre değişen sertlik ve sönümleme sergiler; bu da izolasyon sisteminin dinamik tepkisini hareketli bir hedef haline getirir. JGX-2228D-1250B, bu dengeyi sabitleyerek çözerarıza korumalı titreşim kontrolüAynı anda yüksek performanslı ve doğası gereği kararlı olan fiziksel bir mekanizmada: Çelik teller arasındaki Coulomb sürtünmesi.

Sönümleme Mekanizması: Paralel 133 Sürtünme Arayüzü

JGX-2228D-1250B'nin 8,0 mm'lik tel halatı, tek bir halat kesitinde toplam 133 filaman için her biri on dokuz ayrı AISI 316L çelik tel içeren yedi demet olmak üzere 7 x 19 halat olarak yapılmıştır. Sarmal dış titreşim altında deforme olduğunda, her bir iplik demetindeki bitişik teller mikroskobik ölçekte birbirlerine doğru kayar. Bu teller arası kayma, kinetik (titreşim) enerjiyi kuru Coulomb sürtünmesi yoluyla ısıya dönüştürür.

Bu sönümleme mekanizmasının temel özellikleri:

• Dağıtılmış artıklık: Sönümleme kuvveti 133 paralel kontak arayüzünde üretilir. Hiçbir arayüz toplam sönümleme kapasitesinin yaklaşık %0,75'inden fazlasına katkıda bulunmaz. Herhangi bir telin arızalanması (yorulma limiti dahilinde istatistiksel olarak neredeyse imkansız) toplam sönümlemeyi %1'den daha az azaltarak,arıza korumalı titreşim kontrolüişlev.
• Sıcaklık duyarsızlığı: 316L paslanmaz çeliğin kendi üzerindeki sürtünme katsayısı -40°C ila +180°C çalışma aralığında %10'dan daha az değişir. Buna karşılık, silikon sönümleme sıvısının viskozitesi aynı aralıkta 20 kat değişebilir, bu da sıvı damperin soğuk çalıştırmada aşırı sönümlenmesine ve çalışma sıcaklığında düşük sönümlenmesine neden olur.
• Genlik bağımlılığı (faydalı): Düşük titreşim genliklerinde (normal dönen makine işletimi için tipik), teller arası kayma minimum düzeydedir ve izolatör, düşük enerji dağıtımıyla ağırlıklı olarak elastik bir yay gibi davranarak yüksek iletilebilirlik izolasyon verimliliğini korur. Genlik arttıkça (şok olayları, geçici başlatma durumları), kayma kademeli olarak devreye girer ve daha büyük enerji girişini absorbe etmek için etkin sönümleme oranını yaklaşık 0,15'ten 0,25'e yükseltir.
• Yaşla birlikte sıfır bozulma: Uzun zincirli moleküler ağın oksidasyon, zincir bölünmesi ve çapraz bağ yoğunluğu değişiklikleri yoluyla bozunduğu viskoelastik polimerlerin aksine, 316L çeliğin kristal metalik yapısı, yeniden kristalleşme eşiğinin (>500°C) altındaki sıcaklıklarda zamanla gelişmez. 15. yıldaki sönümleme performansı, tüm pratik amaçlar açısından, 1. gündeki sönümleme performansıyla aynıdır.

Hassas Sapma: ±%3 Birimden Birime, %100 Test Edildi

Hassas sapma kontrolübelirli bir statik yük uygulandığında ortaya çıkan yer değiştirmenin yalnızca tasarım denklemlerinden değil, kullanıcının elinde üretilen gerçek üniteden de tahmin edilebilir olmasını sağlayan mühendislik disiplinidir. JGX-2228D-1250B, serileştirmeden önce her bir ünitede doğrulanan ±%3 üniteden üniteye statik sapma değişimine ulaşır.

Çok noktalı montaj sistemlerinde bu tolerans neden önemlidir:

Her biri 600 kg statik yük taşıyan dört JGX-2228D-1250B montajıyla desteklenen 2.400 kg'lık bir kompresör kızağını düşünün. Bu yükte nominal statik sapma yaklaşık 12 mm'dir. ±%3 toleransla, dört montaj parçasına yayılan en kötü durum sapması 11,64 mm ila 12,36 mm'dir; bu, montajdan montaja maksimum yükseklik farkı 0,72 mm'dir. Tipik 800 mm'lik montaj aralığı boyunca bu, yaklaşık 0,05°'lik bir açısal eğim üretir; bu, neredeyse tüm standart esnek şaft kaplinlerinin hizalama toleransı dahilindedir (kaplin tipine bağlı olarak tipik olarak 0,25°–1,0°). Bağlantı sınırlayıcı faktör değildir; Bağlantılar, kaplin hizalamasını şim olmadan koruyacak kadar hassastır.

Bu tutarlılığı sağlayan üretim süreçleri:

• CNC tel halat sarma: Helis oluşturma sırasında kapalı döngü gerilim kontrolü, ±0,3 mm adım değişimi dahilinde tutarlı bobin geometrisini korur.
• Hassas kelepçe bloğu işleme: 6061-T6 kelepçe bloklarındaki halat yakalama cepleri ±0,02 mm boyut toleransına kadar CNC ile işlenmiştir ve her iki uçta da halatın üzerinde eşit çevresel kavrama basıncı sağlar.
• %100 yük-sapma eğrisi doğrulaması: Serileştirilmiş her ünite, kalibre edilmiş bir servo-hidrolik test standına monte edilir ve sıfırdan 1.300 kg'a kadar bir yük rampasına tabi tutulur ve sapma, 0,01 mm çözünürlüklü bir lazer yer değiştirme sensörü ile ölçülür. Ortaya çıkan eğri dijital olarak ana referansla karşılaştırılır; ±%3 sapma bandını aşan birimler otomatik olarak reddedilir ve temel neden araştırması için karantinaya alınır.
• İstatistiksel süreç kontrolü: Parti düzeyinde sapma verileri kontrol grafiklerinde izlenir. Ortalama sapmadaki kaymalar veya varyanstaki artışlar, uygun olmayan birimler üretilmeden önce spesifikasyon dışı süreç ayarlamalarını tetikler.

Üç Bölgeli Sertlik: Seyir Halinde Yumuşak, Çarpma Halinde Sert

JGX-2228D-1250B'nin statik yaylanma oranı tek bir sayı değildir; tel halat sarmalının aşamalı yükleme altındaki fiziksel durumuna göre belirlenen üç farklı bölgeye sahip bir eğridir:

Bu ilerleyen eğri, izolatörün en değerli dinamik özelliğidir. Bölge I veya II'de normal çalışma sırasında düşük dinamik sertlik, yüksek izolasyon verimliliği sağlar; doğal frekansın 1,4* üzerindeki frekanslarda titreşim enerjisinin %85'inden fazlası bloke edilir. Bir şok olayı veya başlatma torku geçici durumu montajı Bölge III'e ittiğinde, ani sertlik artışı, metal-metal teması, sıvı tabanı veya elastomer ezilmesi olmadan yer değiştirmeyi maksimum 22 mm'ye sınırlar. Ayarlanacak harici sınırlayıcılar, ayarlanacak boşluk aralıkları ve ayarlanacak ek yaylar yoktur. Tek sarmal eleman tüm dinamik aralığı yönetir.

Dinamik Performans Verileri

Teknik Özellikler

Hassasiyet Açısından Kritik Uygulamalar

• CNC İşleme Merkezleri ve Taşlama Makineleri: Takım tezgahının geometrik doğruluğu, temelin yay saniyesi içinde seviyeyi korumasına bağlıdır. ±%3 montaj sapması toleransı, montajlar yerleştikçe makine yatağının kademeli olarak eğilmemesini sağlar ve fabrika kabul testi sırasında doğrulanan hacimsel konumlandırma doğruluğunu korur.
• Koordinat Ölçme Makineleri (CMM): Mikron altı ölçüm belirsizliğine sahip metroloji laboratuvarı ekipmanı, kalibrasyon aralıkları arasında montaj sapmasını tolere edemez. Tamamen metal JGX-2228D-1250B'nin sıfır sürünme özelliği, sürekli statik yük altında elastomerik montajlardaki tipik yavaş ilerleyen sarkmayı (μm/ay) ortadan kaldırır ve yeniden ayar yapmadan CMM'nin uzaysal kalibrasyonunu korur.
• Hassas Balans Makinaları: Türbin rotorlarının, krank millerinin ve yüksek hızlı millerin dinamik dengelenmesi, dengeleme makinesinin sağlam bir şekilde konumlandırılırken zemin titreşiminden yalıtılmasını gerektirir. Aşamalı sertlik eğrisi, denge ölçümü aşamasında (düşük genlikli giriş) izolasyon sağlarken, dönüş sırasında rotorun dengesizlik kuvvetlerinden kaynaklanan yer değiştirmeye direnir.
• Yarı İletken Litografi ve İnceleme Araçları: Yarı iletken fabrikalardaki yonga levha adımlayıcıları ve elektron ışını inceleme sistemleri, nanometre cinsinden ölçülen konumlandırma toleranslarıyla çalışır. Tamamen metal yapı, plastikleştiricilerin ve uçucu organik bileşiklerin (VOC'ler) optik yüzeylerde yoğunlaşabilen elastomerik montajlardan gaz çıkışını ortadan kaldırırken hassas sapma toleransı, aletin tesisin titreşim yalıtımlı alt zeminiyle hizalamasını korur.
• Lazer İnterferometre ve Optik Tablolar: Çok günlü ölçüm kampanyaları içeren araştırma düzeyindeki optik deneyler, deney sırasında kaymayan montaj parçaları gerektirir. JGX-2228D-1250B'nin tamamen metal, sıfır sürünme mimarisi, ışın yollarını saatler veya günler içinde kademeli olarak yanlış hizalayacak olan yavaş yükseklik değişimini ortadan kaldırır.
• Yüksek Hızlı Paketleme ve Baskı Makineleri: Fleksografik baskı presleri ve yüksek döngülü kartonlama makineleri, dakikada 200-600 döngüde tekrarlayan şok üretir. Nominal yükte 2 milyon çevrimlik yorulma derecesi, sürekli 3 vardiyalı üretim ortamlarında servis aralıklarının aylar yerine yıllarla ölçülmesini sağlar.

Dinamik-Statik Sertlik Oranı: 1,1–1,3 Neden Önemlidir

Çoğu elastomerik izolatörün dinamik-statik sertlik oranı 1,5–2,5'tir; bu, montajın titreşim altında statik yüke göre %50-150 daha sert olduğu anlamına gelir. Bu, izolasyon sistemi tasarımını karmaşık hale getirir çünkü çalışma sırasındaki doğal frekans (izolasyon etkinliğini belirleyen), basit statik hesaplamanın öngördüğünden daha yüksektir. JGX-2228D-1250B'nin 1,1-1,3 oranı, aktif kontrol olmadan elde edilebilecek en düşük oranlar arasındadır, çünkü metalik yüzeyler arasındaki Coulomb sürtünmesi, kauçuk polimerlerin viskoelastik deformasyonundan çok daha az gerinim hızı duyarlılığı sergiler. Bir mühendis statik yük-sapma eğrisinden doğal frekansı hesapladığında, çalışma doğal frekansı tahmin edilen değerin yaklaşık %5-15'i dahilinde olacaktır; bu, kaba bir tahminden ziyade doğru bir başlangıç ​​noktasıdır.

Fabrika Dokümantasyon Paketi

Her JGX-2228D-1250B, kendi bireysel yük-sapma test eğrisi (müşteri tercihine göre dijital veya basılı), EN 10204 3.1'e göre 316L ısı sertifikası, 6061-T6 kütük sertifikası ve eloksal parti günlüğü ile birlikte sunulur. Tüm belgeler kelepçe gövdesi üzerine lazerle kazınmış seri numarasına göre kodlanmıştır. Bu belge seti, enerji üretimi, petrol ve gaz ile denizcilik sınıflandırma kuruluşu onay süreçleri dahil olmak üzere sektörlerdeki mevzuata uygunluk denetimlerini, müşteri giriş denetimini ve ekipman yeterlilik programlarını destekler.
