JGX-0160D-4.8A Tel Halat Titreşim İzolatörü - Zorlu Ortam Çözümleri

Standart İzolatörler Yeterli Olmadığında

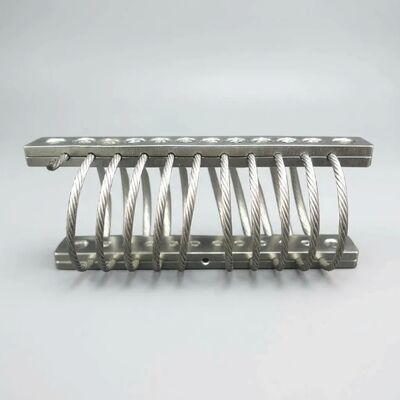

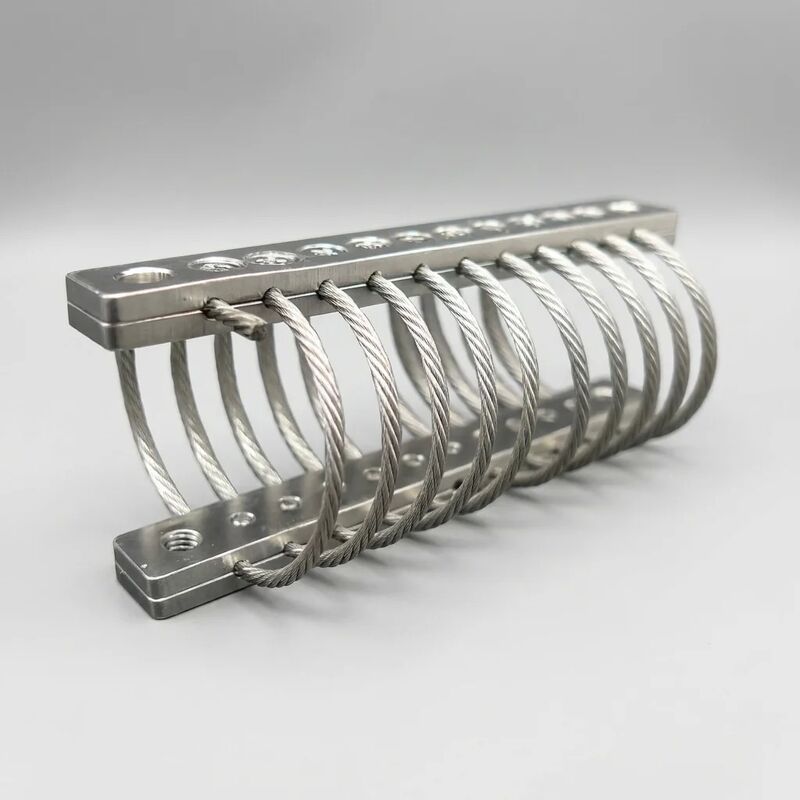

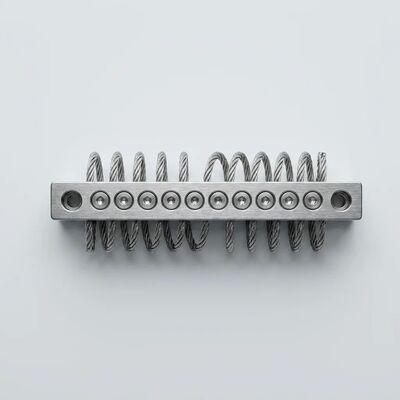

Tuz spreyinin metal yüzeyleri aylar içinde aşındırdığı, ortam sıcaklıklarının gece ve gündüz arasında 80°C'ye kadar değiştiği ve ekipman erişilebilirliğinin rutin bakımı pratik hale getirmediği ortamlarda, geleneksel kauçuk ve yaylı izolatörler tahmin edilebileceği üzere arızalanır.JGX-0160D-4.8Atel halat titreşim yalıtıcısı bu koşullar için özel olarak üretilmiştir.tüm eksenlerde çok yönlü titreşim yalıtımıbir ilebakım gerektirmeyen uzatılmış servis ömrübu, elastomerik alternatiflerin doğasında olan planlı değiştirme döngülerini ortadan kaldırır. Merkezinde, -40°C ila +120°C arasında güvenilir şekilde çalışan, 160 kg statik yüke dayanıklı, elektro-parlatılmış 4,8 mm paslanmaz çelik 304 tel halattan oluşan 6 bobinli bir sarmal bulunmaktadır.

Çevresel Direnç: Dayanıklı Olmak Üzere Tasarlandı

Tuz Püskürtmesi ve Deniz Atmosferi

Elektro-parlatılmış yüzey işlemine sahip paslanmaz çelik 304, çizildiğinde kendi kendini onaran pasif bir krom oksit tabakası sağlar; bu, ilk kaplama ihlali sırasında korozyona başlayan boyalı veya kaplamalı karbon çeliği montaj parçalarına göre kritik bir avantajdır. ASTM B117'ye göre bağımsız tuz püskürtme testinde, elektro-parlatılmış SS304 tel halat,1.000 saatçukurlaşma veya yapısal bozulma olmadan maruz kalma, JGX-0160D-4.8A'yı aşağıdakiler için uygun hale getirir:

• Açık deniz platformu ekipman güverteleri (pompalar, jeneratörler, kompresörler)
• Kıyı şeridine 5 km mesafedeki kıyı sanayi tesisleri
• Ticari gemi makine mahalleri (motor yatakları, yardımcı ekipmanlar)
• Liman ve liman altyapısı (konveyör sürücüleri, vinç güç üniteleri)

Performans Kayması Olmayan Aşırı Sıcaklıklar

Elastomerik elemanların bulunmaması, JGX-0160D-4.8A'nın -20°C'nin altında kauçuk izolatörleri etkisiz hale getiren cam geçiş sertleşmesine veya 70°C'nin üzerinde sarkmaya neden olan termal yumuşamaya maruz kalmadığı anlamına gelir. Onun-40°C ila +120°C aralığının tamamındaki sertlik değişimi %5'ten azdır, sıcaklık döngülü dinamik mekanik analizle doğrulandı. Bu stabilite, ısıtılmayan Kuzey Kutbu tesislerine, Orta Doğu'daki dış mekan kurulumlarına veya ortam sıcaklığının rutin olarak 90°C'yi aştığı motor bölmelerine kurulan ekipmanlar için gereklidir.

Nem, Yıkama ve Kimyasallara Maruz Kalma

Deniz ortamlarının ötesinde, elektro-cilalı SS304 yapı, tropik tesislerin sürekli yüksek nemine, gıda işleme yıkama döngülerinde kullanılan agresif temizlik kimyasallarına ve belirli kimyasal işleme ve atık su arıtma tesislerinde bulunan hafif asidik atmosferlere karşı dayanıklıdır. Nemi mikro çatlaklarda hapseden boyalı yüzeylerin aksine, elektro-cilalı kaplama yüzey gözenekliliğini ortadan kaldırır ve işlenmiş paslanmaz çeliğe kıyasla kirleticilerin yapışması için mevcut etkili yüzey alanını %80'in üzerinde azaltır.

JGX-0160D-4.8A Neden Uzak ve Erişilemeyen Kurulumlarda Mükemmeldir?

Sıfır Planlı Bakım — Tasarım Tarafından Doğrulandı

Açık deniz platformlarına, uzak pompa istasyonlarına veya bakım ziyaretinin vinç erişimini, güvenlik izinlerini ve üretim kesintisini gerektirdiği yükseltilmiş yapılara monte edilen ekipmanlar için, bakım gerektirmeyen bir izolatörün ekonomik değeri abartılamaz. JGX-0160D-4.8A'nın özelliklerisarf malzemesi bileşeni yok: Değiştirilecek kauçuk eleman yok, doldurulacak sıvı yok, yeniden gerilecek yay yok ve ayrılmayı kontrol edecek birleştirilmiş bağlantı yok. Sonrasında sönümleme performansı10 milyon yükleme döngüsüçoğu endüstriyel ekipman için etkili bir şekilde ömür boyu bir bileşen olan, üretildiği haliyle temel çizginin %5'i dahilinde kalır.

Çok Yönlü Dinamik Ortamlar için Tüm Eksen Koruması

Açık deniz platformları, ticari gemiler ve mobil ekipmanlar, doğası gereği çok yönlü titreşime maruz kalır; dalga kaynaklı eğim ve yuvarlanma, karmaşık, öngörülemeyen yükleme oluşturmak için makine kaynaklı dikey ve burulma uyarımıyla birleşir. JGX-0160D-4.8A tel halat geometrisi orijinaltüm eksenlerde çok yönlü izolasyonTek bir kompakt montajda, sıkıştırma, kesme ve yuvarlanma modlarında enerjiyi aynı anda emer. Bu, her bir serbestlik derecesi için birden fazla tek eksenli izolatörün belirlenmesi ve yönlendirilmesinin mühendislik karmaşıklığını ortadan kaldırır.

Değişken Yükleme Altında Tutarlı Performans

Titreşim ortamları nadiren statiktir. Tasarım akışında sorunsuz çalışan bir pompa, düşük akış koşullarında kavitasyona neden olabilir; Tam yükte dengelenen bir kompresör, başlatma sırasında farklı harmonikler üretebilir. JGX-0160D-4.8A'nın genliğe bağlı Coulomb sönümleme ve frekanstan bağımsız histeretik sönümleme kombinasyonu şunları sağlar:Değişen koşullara uyum sağlayan geniş bant izolasyonumanuel ayar veya ayar gerektirmeden; çeşitli hızlarda, yüklerde veya proses koşullarında çalışan ekipmanlar için önemli bir avantaj.

Teknik Özellikler

Sektöre Göre Uygulama Kılavuzu

Açık Deniz Petrol ve Gaz

Açık deniz üretim platformlarında ve FPSO gemilerinde ekipmanın çalışma süresi, geliri doğrudan etkiler. JGX-0160D-4.8A, tuz yüklü atmosferin ve 7/24 çalışmanın planlı kapatmalar arasında bozulmayan izolasyon çözümleri gerektirdiği pompa kızakları, acil durum jeneratör setleri, hava kompresörü paketleri ve aletli hava kurutucuları için tasarlanmıştır. Bakım gerektirmeyen tasarım, özellikle alt güvertelerde veya izolatör değişimi için erişimin önemli hazırlık ve arıza süresi gerektireceği kapalı alanlarda bulunan ekipmanlar için değerlidir.

Ticari Denizcilik

Kargo gemileri, yolcu feribotları, römorkörler ve servis tekneleri için JGX-0160D-4.8A, ana motor yardımcı ekipmanı, HVAC soğutma üniteleri, acil durum yangın pompaları ve köprü elektronik konsolları için titreşim yalıtımı sağlar. Tüm eksen izolasyon özelliği, tekneye monteli ekipmanlara özgü birleşik yuvarlanma-yükselme-yükselme hareket ortamını ele alırken, elektro-parlatılmış SS304 yapı, makine odası ve güverte seviyesindeki kurulumların sürekli neme ve zaman zaman tuzlu suya maruz kalmasına karşı dayanıklıdır.

Kıyı Altyapısı

Tuzdan arındırma tesisleri, LNG terminalleri, liman vinci güç üniteleri ve kıyı atık su arıtma tesisleri, klorür birikme oranlarının günde 50 mg/m²'yi aşabileceği atmosferlerde çalışmaktadır. JGX-0160D-4.8A'nın elektro-parlatılmış yüzeyi, klorür yapışmasını en aza indirir ve standart paslanmaz çelik veya kaplamalı karbon çeliği montaj parçaları üzerinde korozyonu hızlandıran mikro çukurlaşma başlatma bölgelerini ortadan kaldırır.

Yiyecek ve İçecek İşleme

Elektro-cilalı kaplama yalnızca korozyona karşı dirençli olmakla kalmaz, aynı zamanda bakterilerin barınabileceği mikro çatlaklar içermeyen hijyenik bir yüzey sağlayarak JGX-0160D-4.8A'yı temizlik kimyasallarıyla sık sık yüksek basınçlı yıkamaya maruz kalan tesislerdeki pompalar, konveyörler ve karıştırma ekipmanları için uygun hale getirir. Kauçuk elemanların bulunmaması, üretim alanlarını kirleten elastomer parçacıklarıyla ilgili endişeleri de ortadan kaldırır.

Uzak ve Gözetimsiz Tesisler

Uzak konumlardaki pompa istasyonları, telekomünikasyon ekipmanı muhafazaları ve izleme istasyonları ortak bir sorunu paylaşıyor: bakım ziyaretinin maliyeti çoğu zaman bakımı yapılan bileşenin maliyetini aşıyor. JGX-0160D-4.8A'nın doğrulanmış bakım gerektirmeyen hizmet ömrü, onu en yakın kalifiye teknisyenin saatler veya günler uzakta olduğu kurulumlarda titreşim yalıtımı için varsayılan özellik haline getirir.

Toplam Sahip Olma Maliyeti Karşılaştırması

Titreşim izolasyon çözümlerini değerlendirirken satın alma maliyeti yalnızca başlangıç ​​noktasıdır. 10 yıllık hizmet ömrüne sahip tipik bir endüstriyel pompa kurulumunu düşünün:

• Kauçuk bağlar:Başlangıç ​​maliyeti: düşük. Beklenen değiştirme aralığı: Oksidasyon ve sıkıştırma nedeniyle 3–5 yıl. 10 yıldan fazla: 2-3 değiştirme döngüsü artı işçilik ve arıza süresi. Toplam maliyet: genellikle ilk montaj maliyetinin 3-5* katı.
• Elastomerik yastıklı yay izolatörleri:Başlangıç ​​maliyeti: orta. Her 3-5 yılda bir ped değişiminin yanı sıra periyodik yay kontrolü ve olası yeniden gerdirme. Çok yönlü uygulamalar için yanal sınırlayıcılar gerektirir, bu da karmaşıklığı artırır.
• JGX-0160D-4.8A Tel Halat İzolatörü:Değiştirme döngüsü yok, standart ekipman bakımının ötesinde inceleme yok, yardımcı engelleyiciler veya kısıtlamalar yok. Tek kurulum, tek satın alma, sıfır planlı bakım olayı.

Seçim ve Kurulum Kılavuzu

Uygulamanıza yönelik doğru JGX-0160D-4.8A izolatör sayısını belirtmek için:

1. Desteklenen toplam ağırlığı hesaplaekipman, montaj çerçevesi ve bağlı boru/kanal yükleri dahil.
2. 160 kg'a bölün(izolatör başına nominal statik yük) minimum montaj sayısını belirlemek için kullanılır.
3. 1,5–2,0 hizmet faktörünü uygulayındinamik ekipmanlar için (pompalar, kompresörler, motorlar) veya statik ekipmanlar için (kontrol kabinleri, transformatörler) 1,2–1,5.
4. Hesabı yuvarlamakçift ​​sayıya bölünür ve ekipman tabanı altında simetrik olarak dağıtılır.

Optimum izolasyon performansı için montaj yüzeyinin düz, sağlam ve temiz olduğundan emin olun. İzolatör malzemesine uyum sağlamak ve korozyona dayanıklı aksamı korumak için paslanmaz çelik bağlantı elemanları kullanın. Aşırı tork uygulamaktan kaçının; izolatör, hareketsiz durumdaki tel halat elemanını sıkıştırmadan sıkıca bağlanmalıdır.

Projeye özel seçim yardımı, özel yapılandırma talepleri veya büyük hacimli RFQ fiyatlandırması için uygulama mühendisliği ekibimizle iletişime geçin.
