JGX-0160D-4.8A Tel Halat Titreşim İzolatörü - Teknik Genel Bakış

JGX-0160D-4.8A Nedir?

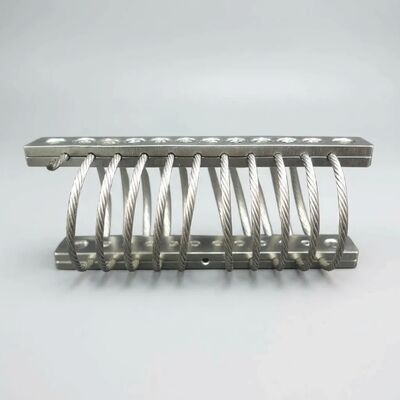

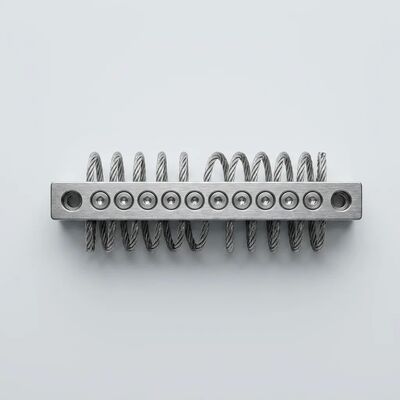

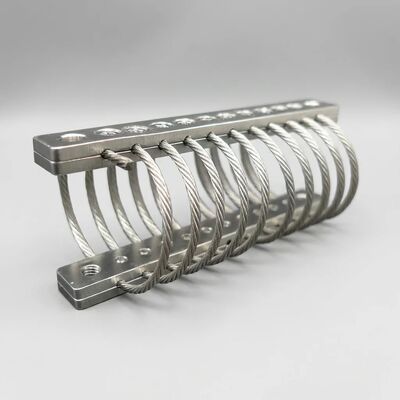

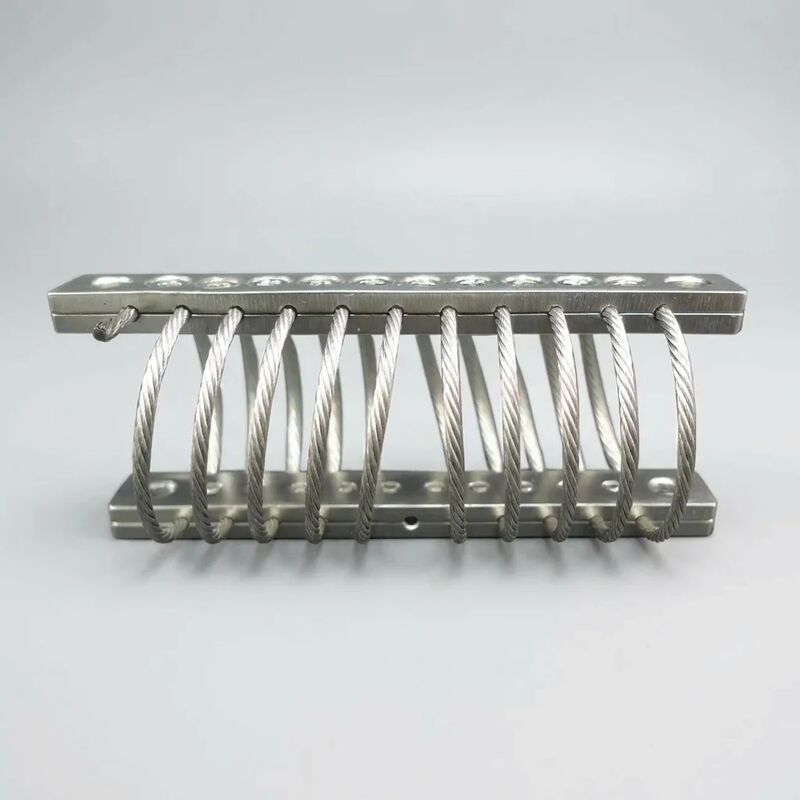

JGX-0160D-4.8Asönümleme elemanı olarak helisel olarak sarılmış 4,8 mm paslanmaz çelik 304 tel halat kullanan hassas mühendislik ürünü bir tel halat titreşim yalıtıcısıdır. Geleneksel kauçuk montaj parçalarının veya helezon yaylı izolatörlerin aksine,tüm eksenlerde çok yönlü titreşim yalıtımı— yani her eksen için ayrı izolatör gerektirmeden sıkıştırma, kesme ve yuvarlanma sırasında enerjiyi aynı anda azaltır. Montaj başına 160 kg'lık nominal statik yük kapasitesiyle JGX-0160D-4.8A, çok yönlü şok ve sürekli titreşimin bileşen güvenilirliğini tehdit ettiği orta dereceli endüstriyel ekipmanlar için uygundur.

Tel Halat Sönümlemesi Nasıl Çalışır?

JGX-0160D-4.8A paralel olarak çalışan iki tamamlayıcı sönümleme mekanizmasına dayanır:

• Coulomb (Sürtünme) Sönümleme:Tel halat dinamik yük altında esnedikçe, 7*19 tel yapı içindeki bireysel teller birbirine sürtünür ve kinetik enerjiyi kuru sürtünme yoluyla ihmal edilebilir ısıya dönüştürür. Bu mekanizma genliğe bağlıdır; daha büyük sapmalar daha fazla enerji dağılımına neden olur.
• Histeretik Sönümleme:Paslanmaz çelik tel halat, titreşim altında döngüsel elastik deformasyona uğrayarak, her yükleme döngüsünde enerjiyi emen bir gerilim-gerinim histerezis döngüsü oluşturur. Bu, düşük frekanslı yapısal rezonanstan yüksek frekanslı makine titreşimine kadar tutarlı geniş bant zayıflaması sağlar.

Bu mekanizmalar hep birlikte bir sonuca ulaşır.sönümleme oranı 0,15–0,25ve teslim et25 Hz üzerindeki frekanslarda %95'i aşan izolasyon verimliliğinominal yük altında — elastomerik izolatörlerde görülen tipik sıcaklığa bağlı sertlik değişiklikleri olmadan -40°C ila +120°C çalışma aralığının tamamında sabit kalan performans.

Mühendisler Neden JGX-0160D-4.8A'yı Seçiyor?

1. Ödün Vermeyen Gerçek Tüm Eksen İzolasyonu

Çoğu geleneksel izolatör tek bir yük yönü için optimize edilmiştir. JGX-0160D-4.8A tel halat sarmal geometrisi, aynı sönümleme mekanizmasıyla herhangi bir açıdan (dikey, yanal veya burulma) uyarıma doğal olarak yanıt verir. Bu, onu özellikle sert olmayan yapılara, hareketli platformlara veya titreşim kaynaklarının yönünün tahmin edilemediği konumlara monte edilen ekipmanlar için değerli kılar.

2. Geniş Bir Spektrumda Üstün Rezonans Bastırma

Yapısal rezonans, uyarılma frekansı sistemin doğal frekansıyla aynı hizada olduğunda ortaya çıkar ve titreşimi yıkıcı seviyelere yükseltir. JGX-0160D-4.8A bu sorunu,doğrusal olmayan sertlik özelliği: Sapma arttıkça tel halat geometrisi giderek sertleşerek sistemin doğal frekansını rezonans koşullarından uzaklaştırır. Doğal frekans aralığı yaklaşık olarakNominal yük altında 8–12 Hz, bu izolatör, rezonans gelişmeden önce ekipmanı yaygın endüstriyel uyarma kaynaklarından (motor dönüşü, pompa titreşimi, kompresör ileri geri hareketi) etkili bir şekilde ayırır.

3. Kurulum Ömrü Boyunca Bakım Gerektirmeden Çalıştırma

Tamamen metal yapı, geleneksel izolatörlerin başına bela olan her türlü bozulma noktasını ortadan kaldırır: oksitlenecek ve çatlayacak kauçuk yok, sızıntı yapacak hidrolik sıvısı yok, yorulmaya ve sarkmaya neden olacak helezon yay yok, katmanlara ayrılacak birleştirilmiş bağlantı yok. JGX-0160D-4.8A gerektirirsıfır planlı bakım— ekipman bakım planında mevcut olanın ötesinde yağlama yok, yeniden torklama yok, görsel inceleme döngüsü yok. Yorulma testi şunu gösteriyor:Nominal yükte 10 milyon döngüsönümleme performansında ölçülebilir bir değişiklik olmadan.

4. Aşırı Sıcaklıklarda Tahmin Edilebilir Performans

Kauçuk izolatörler soğuk iklimlerde sertleşir (izolasyon etkinliğini kaybeder) ve sıcakta yumuşar (aşırı sarkma riski taşır), JGX-0160D-4.8A paslanmaz çelik tel halat -40°C ile +120°C arasında ihmal edilebilir sertlik değişimi sergiler. Bu termal kararlılık, mevsimsel ayarlama ihtiyacını ortadan kaldırır ve dış mekan kurulumlarında, ısıtılmayan tesislerde ve yüksek sıcaklıklı ekipman uygulamalarında tutarlı titreşim koruması sağlar.

Teknik Özellikler

Tipik Endüstriyel Uygulamalar

• HVAC ve Klima Santralleri:Fan ve kompresör titreşimini bina yapılarından izole ederek ticari ve endüstriyel tesislerde düşük frekanslı gürültü iletimini azaltır.
• Endüstriyel Jeneratörler:Jeneratör setlerini kendinden kaynaklanan titreşimlerden ve harici şoklardan koruyarak alternatör yatağının ömrünü uzatır.
• Pistonlu Kompresörler:Tek eksenli izolatörlerin yanal salınım modlarını yakalayamadığı piston tipi kompresörlerin karakteristik titreşim frekanslarını giderir.
• Hassas Metroloji Ekipmanları:CMM'ler, optik denetim sistemleri ve laboratuvar terazileri, fabrika ortamı ortamlarında ölçüm doğruluğunu koruyan tüm eksen izolasyonundan yararlanır.
• Kontrol Kabinleri ve Elektrik Muhafazaları:Hassas PLC'leri, VFD'leri ve röle mantığını, kontak titreşimine ve erken arızaya neden olabilecek ortam makine titreşiminden korur.
• Endüstriyel Pompa Grupları:Su arıtma, kimyasal işleme ve yağ transfer uygulamalarında hem motor tahrikli hem de motor tahrikli pompa setlerini izole eder.

Kalite Güvencesi ve Test

Her JGX-0160D-4.8A izolatörü,ISO 9001:2015sertifikalı kalite yönetimi. Üretim testleri şunları içerir:

• Nominal kapasitenin %100'ünde statik yük sapması doğrulaması
• 6 bobinin tamamında tel halat gerginliğinin düzgünlüğü denetimi
• Tasarım toleranslarına boyutsal uygunluk
• Elektro-parlatma tutarlılığı için yüzey bitirme denetimi
• Talep üzerine tam malzeme sertifikasıyla parti izlenebilirliği mevcuttur

Özel frekans taramaları, şok darbe testi veya genişletilmiş çevresel maruziyet dahil olmak üzere özel test protokolleri, OEM yeterlilik gereksinimleri için uygun hale getirilebilir.

Kurulum Notları

JGX-0160D-4.8A, Tabandan Tabana veya Tabandan Ekipmana konfigürasyonunda taban plakası delikleri aracılığıyla monte edilir. Optimum performans için:

• Ön yük bozulmasını önlemek için montaj yüzeyinin düz ve sert olduğundan emin olun
• Tek bir ekipman tabanı altında birden fazla izolatör kullanıldığında yükleri eşit şekilde dağıtın
• En iyi izolasyon verimliliği için desteklenen toplam ağırlığın, birleşik nominal kapasitenin %40-80'i dahilinde olduğunu doğrulayın
• Şok yükleme altında sınırsız sapma için tel halat bobinlerinin etrafında yeterli açıklık bırakın

Sıkça Sorulan Sorular

S: JGX-0160D-4.8A'nın kauçuk montaj parçalarıyla karşılaştırılması nasıldır?
Kauçuk montaj parçaları oksidasyon, ozona maruz kalma ve döngüsel yorgunluk nedeniyle zamanla tahmin edilebileceği gibi bozulur; endüstriyel ortamlarda genellikle her 3-5 yılda bir değiştirilmesi gerekir. Tamamen metal JGX-0160D-4.8A'nın normal hizmet koşullarında herhangi bir bozulma mekanizması yoktur ve aşırı sıcaklıklarda daha tutarlı sertlik sağlar.

S: Bu izolatör dış mekanlarda kullanılabilir mi?
Evet. SS304 malzemesi ve elektro-parlatılmış kaplama, yağmura, neme ve UV ışınlarına karşı güçlü direnç sağlar. Tuz yüklü kıyı veya açık deniz atmosferlerindeki kurulumlar için lütfen zorlu ortam uygulama kılavuzumuza bakın (bkz. JGX-0160D-4.8A Deniz/Açık Deniz ürün sayfası).

S: Minimum sipariş miktarı nedir?
Standart siparişler 10 adetten başlamaktadır. Prototip veya kalifikasyon miktarları için lütfen numune düzenlemeleri için satış ekibimizle iletişime geçin.

S: Özel yük kalibrasyonu mevcut mu?
Evet — tel halat uzunluğu, bobin sayısı ve montaj geometrisi özel yük gereksinimlerine göre uyarlanabilir. Özel bir konfigürasyon teklifi için hedef yük aralığınız ve montaj kısıtlamalarınız ile birlikte bizimle iletişime geçin.
