JGX-0240D-7.7A Tel Halat Titreşim İzolatörü - Tedarik ve Entegrasyon Kılavuzu

giriiş

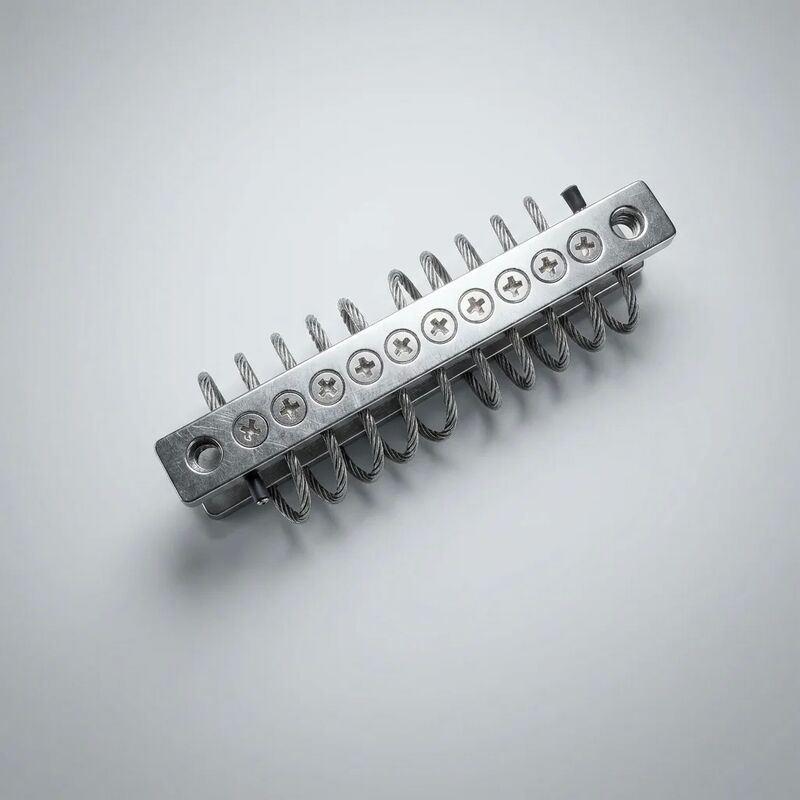

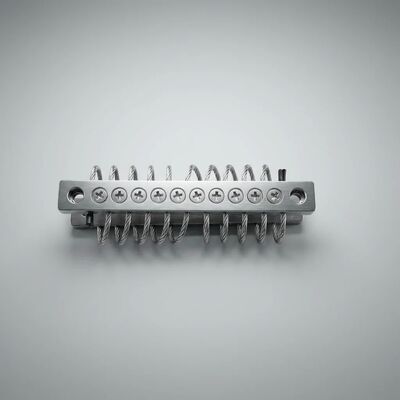

Bir titreşim yalıtıcısının seçilmesi, bir yük derecesinin eşleştirilmesinden daha fazlasını gerektirir. Tam satın alma kararı boyut uyumluluğunu, montaj arayüzü gerekliliklerini, teslimat süresini, düzenleyici belgeleri, kurulum işçiliğini ve toplam yaşam döngüsü maliyetini kapsar. Bu kılavuz,JGX-0240D-7.7A— 8 bobinli, 7,7 mm paslanmaz çelik 304 tel halatlı izolatör, montaj başına 240 kg taşıma kapasitesine sahip, aşağıdakilerle desteklenmiştir:ölçeklenebilir modüler tasarım ve hızlı teslimatönceden yapılandırılmış stoktan.

Ürün Tanımlama ve Sipariş Referansı

Fiziksel Özellikler ve Boyutsal Veriler

Performans Özellikleri

Ölçeklenebilir Modüler Platform: Spesifikasyonunuzu Yapılandırın

JGX-0240D-7.7A, çekirdek sönümleme elemanının (8 bobinli 7,7 mm SS304 tel halat) seçilebilir montaj konfigürasyonları ve kaplamalarla eşleştirildiği modüler bir platformun parçasıdır. Bu mimari şunları sağlar:Stoklu alt bileşenlerden hızlı teslimat— çoğu standart konfigürasyon 3-5 iş günü içinde gönderilir.

Montaj Yapılandırma Seçenekleri

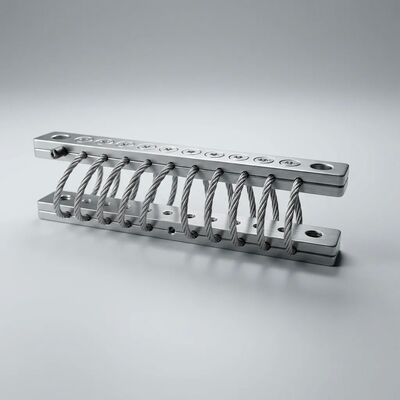

• Tabandan Tabana (Standart):İki özdeş montaj plakası — biri ekipman taban çerçevesine, diğeri temele veya destekleyici yapıya takılı. Bu, genel endüstriyel ekipman izolasyonu için varsayılan konfigürasyondur.
• Tabandan Ekipmana:Ekipman çerçevesine bir plaka monte edilir; diğer plaka, yalıtkanın ekipman ayağı ile makineye özel bir braket arasına yerleştirildiği uygulamalar için doğrudan cıvata geçişli bir arayüzle değiştirilir.
• Özel Yönlendirme:Birincil titreşim girişinin yer çekimiyle hizalanmadığı kurulumlarda (açılı ekipman, duvara monte makine), konfigürasyon incelemesi için montaj geometrinizle birlikte mühendislik ekibimizle iletişime geçin.

Yüzey Kaplama Seçimi

• Elektropolisajlı (Standart):Çoğu uygulama için önerilir. Geliştirilmiş korozyon direnci ve azaltılmış kirletici yapışması ile temiz, pürüzsüz bir yüzey sağlar. Denizcilik, gıda işleme, ilaç ve genel endüstriyel ortamlar için uygundur.
• Pasifleştirilmiş (İsteğe bağlı):Krom oksit pasif katmanını maksimuma çıkarmak için ek kimyasal pasivasyon işlemi. Ultra yüksek saflıktaki uygulamalar veya agresif kimyasal temizlik maddelerine sürekli maruz kalan ortamlar için önerilir.
• Siyah Oksit (İsteğe bağlı):Koyu renkli ekipmanlarla görsel entegrasyonun istendiği uygulamalar için estetik kaplama. Not: Bu kozmetik bir işlemdir ve korozyon direncini arttırmaz; dış mekan veya deniz kurulumları için önerilmez.

Düzenleyici Dokümantasyon Paketi

Tedarik, entegrasyon ve mevzuat uyumluluğunu desteklemek için aşağıdaki belgeler mevcuttur:

Teslimat ve Lojistik

Seçim Çalışma Sayfası

JGX-0240D-7.7A'nın uygulamanız için doğru spesifikasyon olduğunu doğrulamak için aşağıdaki çalışma sayfasını kullanın:

1. Toplam Ekipman Ağırlığı:_____ kg (kalıcı olarak takılan tüm bileşenleri dahil edin: borular, kablolar, erişim platformları, sıvı envanteri)
2. Montaj Noktası Sayısı:_____ (dikdörtgen ekipman tabanları için genellikle 4 veya 6)
3. İzolatör Başına Yük:Satır 1 ÷ Satır 2 = _____ kg/montaj
4. Kontrol etmek:Satır 3'teki değer 96 kg ile 192 kg arasında mı? □ Evet (optimum) □ Hayır (farklı modeli değerlendirin veya montaj sayısını ayarlayın)
5. Baskın Titreşim Frekans(lar)ı:_____ Hz (bilinmiyorsa, ekipman devrini ve motor kutup sayısını listeleyin)
6. Kontrol etmek:Baskın frekans 20 Hz'nin üzerinde mi? □ Evet (izolasyon bölgesi, mükemmel performans) □ 10–20 Hz (geçiş bölgesi, uygulama mühendisliği ile doğrulayın) □ 10 Hz'nin altında (rezonansa yakın — dikkatlice değerlendirin)
7. Çevre:□ İç mekan kontrollü □ İç mekan endüstriyel □ Dış mekan korumalı □ Dış mekana açık □ Deniz/kıyı □ Yıkama □ Yüksek sıcaklık (80°C'nin üstü) □ Düşük sıcaklık (-20°C'nin altında)
8. Yüzey Kaplama Seçimi:Hat 7'ye göre → □ Elektropolisajlı □ Pasifleştirilmiş

Kurulum Kontrol Listesi

• □ İzolatör ayak izi boyunca montaj yüzeyi düzlüğünün ≤ 0,5 mm olduğunu doğrulayın
• □ Montaj yüzeylerini temizleyin — cıvata temas noktalarındaki boyayı, kireci ve kaynak sıçramasını giderin
• □ İzolatörleri ekipman tabanının altına simetrik olarak yerleştirin — eşit yük dağılımı kritik öneme sahiptir
• □ Başlığın ve somunun altına M12 paslanmaz çelik cıvataları (minimum A2-70) düz pullarla takın
• □ Karbon çeliği bağlantı elemanlarını KULLANMAYIN — galvanik uyumluluk gereklidir
• □ Çapraz düzende 45–55 N·m (kuru dişler) ile sıkın
• □ Sıkıştırmadan sonra tüm tel halat bobinlerinin her yönde ≥ 25 mm serbest açıklığa sahip olduğunu doğrulayın
• □ Yük yolu köprülemesini önlemek için bağlı boruların/kanalların/kanalların esnek bölümler içerdiğini kontrol edin
• □ Her montaj yerindeki statik sapmayı ölçün ve kaydedin — varyasyon tüm izolatörlerde ±2 mm dahilinde olmalıdır
• □ Garanti dosyası için tork değerleri ve sapma ölçümleri dahil kurulum kayıtlarını saklayın

Yaşam Döngüsü Maliyet Karşılaştırması

Titreşim izolasyonunu yalnızca satın alma fiyatına göre değerlendirmek, sürekli olarak daha yüksek toplam maliyete yol açar. Bu temsili 15 yıllık ekipman yaşam döngüsünü düşünün:

JGX-0240D-7.7A genellikle ilk değiştirme döngüsünde (3-5 yıl) kauçuk takozlarla maliyet eşitliğine ulaşır ve sonrasında net tasarruf sağlar. Tek bir bakım ziyaretinin izolatörün kendisinden daha maliyetli olduğu uzak, açık deniz veya erişilemeyen kurulumlar için ekonomik durum ilk günden itibaren belirleyicidir.

İletişim ve Sipariş

Resmi bir fiyat teklifi talep etmek, değerlendirme için numuneler düzenlemek veya özel bir konfigürasyonu görüşmek üzere:

• Standart Siparişler:JGX-0240D-7.7A modelini, miktarını, yüzey kaplamasını ve teslimat adresini belirtin. Standart konfigürasyonlar, sipariş onayından itibaren 3-5 iş günü içinde gönderilir.
• Teknik Sorular:Uygulamaya özel öneriler için ekipman ağırlığını, montaj noktası sayısını, baskın titreşim frekanslarını ve çalışma ortamını sağlayın.
• OEM ve Toplu Programlar:Toplu fiyatlandırma katmanları, planlı teslimat anlaşmaları ve satıcı tarafından yönetilen envanter seçenekleri için satış ekibimizle iletişime geçin.
• Örnekler:Nitelikli projeler için değerlendirme örnekleri mevcuttur; hızlı işleme alınması için başvuru ayrıntılarınızla birlikte talepte bulunun.
