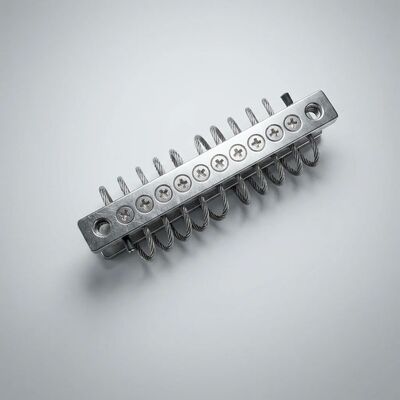

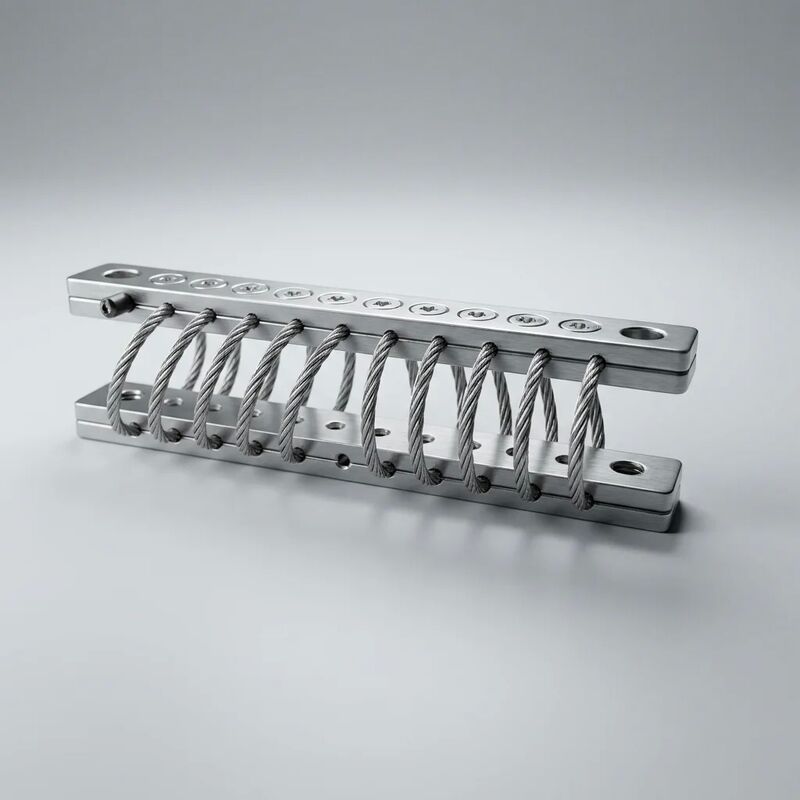

JGX-0240D-7.7A Tel ip titreşim yalıtıcısı

Ürün Genel Görünümü

BuJGX-0240D-7.7Aendüstriyel ekipmanlar için tasarlanmış ağır kullanımlık bir tel ipi titreşim izolatörüdür.Dayanıklı uzun süreli sertlikveGeniş bant titreşim kontrolü. Çekirdekinde, korozyon direnci için elektropolize edilmiş, 7*19 iplik konfigürasyonunda 7,7 mm çaplı paslanmaz çelik 304 tel ipinden oluşan 8 sarmal sarmal vardır.Taşınma başına 240 kg sabit yüken fazla 40 g şok giriş kapasitesine sahip.sıfır sürünme yapısal tasarımı— achieved through post-forming thermal stress relief — that eliminates the progressive sag and stiffness drift that compromise elastomeric and spring-based isolators within the first few years of serviceBu başvuru belgesi, spesifikasyon, entegrasyon ve performans doğrulama için tam mühendislik verilerini sunar.

Boyut ve Fiziksel Veriler

Maddi Özellikler

Sertlik ve Yük-Yüklenme Özellikleri

JGX-0240D-7.7A sergileniyordoğrusal olmayan sertlik- geniş bant yalıtım performansını artıran ve ileri yük desteği sağlayan kasıtlı bir tasarım özelliği:

Dinamik Performans

Sakinleştirme Mekanizmleri

İki bağımsız enerji dağılma mekanizması, tel ipi spiralinde eşzamanlı olarak çalışır:

• Coulomb (kuru sürtünme) Damping:7 * 19 ipliklik dilimleri büküldükçe, bobin kesimi başına 133 bireysel tel, temas arayüzlerinde mikro kayma geçirir.Bu amplitüde bağlı mekanizma, uyarılma yer değiştirmesinin kayma eşiğini ̇ tipik olarak orta-yüksek frekansı aştığında en etkili olanıdır.Etkili Coulomb amortizasyon gücü, uygulanan dinamik yükün yaklaşık %815'ini oluşturur.
• İsteretik (Materyal) Dökme:Austenitik paslanmaz çelik ızgarasının döngüsel elastik deformasyonu, kapalı alanı döngü başına dağılmış enerjiyi temsil eden bir gerginlik-yağlanma histerez döngüsü üretir.Bu mekanizma, düşük frekanslarda giderek daha verimsiz hale gelen viskoz amortizasyon yaklaşımlarından kritik bir farklılık oluşturuyor..

Ölçülü İzolasyon Performansı

Şok ve Yorgunluk Performansı

Sıfır Sürünme Yapısı: Mühendislik Temelleri

Geleneksel izolatörlerde sürüklenme, sürekli yük altında ilerleyici bir sarkma ve sertlik değişimi olarak ortaya çıkar.Yüksek sıcaklıklarda hızlandırmaÇelik bobin yayları, uygun şekilde önceden ayarlanıp çekilmezse stres rahatlamasına maruz kalabilir.

JGX-0240D-7.7A, sıfır sürünme özelliğini üç tasarım unsuruyla elde eder:

1. Tüm metal yük yolu:Paslanmaz çelik, yaklaşık 300°C'nin altındaki çalışma sıcaklıklarında sürünmez. Bu, polimerlerde bulunan zamana bağlı deformasyon mekanizmasını ortadan kaldıran temel bir malzeme özelliğidir.
2. Formasyon sonrası termal stres hafifletme:Tel ip 8 sarmal spiral geometrisine sarıldıktan sonra, montaj, kalıntı formasyon gerginliklerini gidermek için kontrollü ısı işlemine maruz kalır.Çelik tel ipi bile, şekillendirme gerginlikleri yeniden dağıldıkça, ilk hizmet aylarında ölçülebilir boyut gevşeme gösterir..
3. Gerginlik aralığı sınırı:Bobin geometri, nominal statik yük altında, bireysel tel gerginliklerinin elastik bölge içinde iyi kalması için tasarlanmıştır (verim gerginliğinin% 30'u),milyonlarca yük döngüsünde mikro verim birikimine karşı önemli bir marj sağlayan.

Çevre ve Düzenleme Uygunluğu

Teknik Özellikler Özetle

Önerilen Uygulamalar

• Dizel ve gaz jeneratör seti (50 ̇ 500 kVA):Geniş bant izolasyon, yanma, dönme dengesizliği ve alternatif manyetik kuvvetlerinden gelen multi-harmonik uyarılmayı aynı anda ele alır.
• Endüstriyel Kompresör Paketleri:Karşılıklı ve vidalı kompresörler, tek ayarlı izolatörlerin kapamadığı geniş spektrumlu titreşimler üretir. Sıfır sürünme tasarımı, eşleştirilmiş tahrik şaftlarının hizalanmasını korur.
• Merkezi kaçak pompalar ve pompa kayışları:Hem koşu hızında eşzamanlı titreşimleri hem de yüksek akışlı tesislerde geniş bant türbülans kaynaklı uyarılmayı idare eder.
• HVAC Soğutucu ve Hava İşlemcisi Paketleri:Sıfır sürünme özelliği, ağır ünitelerin vida ve rulo kompresörlerinde yağ geri dönüşü için kritik seviyede kalmasını sağlar.
• Endüstriyel Fan & Blower Sistemleri:Düzenli izolatörlerin aksine, VFD ile çalıştırılan değişken hızda izolasyon etkinliğini korur.
• Elektrikli Transformör Taşları:Sabit sertlik, kabuk bağlantılarını gerginleştirebilecek ve yağla doldurulmuş transformatör yalıtımını tehlikeye atabilecek kademeli hizalamayı önler.

En İyi Kurulum Uygulamaları

• Yüzey hazırlığı:Montaj yüzeyi izoleatör ayak izi boyunca 0,5 mm aralığında düz olmalıdır.
• Bağlantı seçimi:M12 paslanmaz çelik vidaları (minimum A2-70) kullanın.Paslanmaz çelik ara yüzünde galvanik korozyon oluşacak gibi karbon çelik bağlayıcıları değiştirmeyin.
• Döner Prosedürü:Düzgün olarak 45-55 N · m'ye kadar sıkıştırmak (35-45 N · m yağlanmıştır). Çapraz olarak sıkıştırmak. Çok fazla tork kullanmayın. İzolatör dinlenirken sıkıştırılmamalıdır.
• Yük dağılımı:Çoklu montajlı kurulumlar için, toplam desteklenmiş ağırlığın tüm izolatörler arasında %10 ± içinde dağıtılmasını sağlayın. Gerekirse kalıplar kullanın.
• İzin:Tüm tel ip bobinlerinin etrafında en az 25 mm açıklık sağlanmalı, bu sayede şok yükü altında sınırsız bir bükülme sağlanabilir. Bağlı boru ve boru hattının esnek bölümler içerdiğinden emin olun.

Sıkça Sorulan Sorular

S: JGX-0240D-7.7A ile daha küçük JGX-0160D-4.8A arasındaki fark nedir?
JGX-0240D-7.7A, daha yüksek kapasiteli bir varyanttır: 240 kg vs 160 kg nominal statik yük, 7.7 mm vs 4.8 mm tel ip, 8 bobin vs 6 bobin ve 40 g vs 30 g şok derecesi.İkisi de aynı sıfır sürünme tüm-metal mimarisi paylaşırMontaj aralığı başına 100-240 kg'lık ekipman için, JGX-0240D-7.7A, tasarlanmış yük penceresi içinde en iyi yalıtımı sağlar.

S: Her montaj için daha yüksek yükte daha az destek kullanabilir miyim?
En iyi izolasyon performansı için, her izolatörü nominal kapasitesinin %40~80%'i içinde çalıştırın (JGX-0240D-7.7A için 96~192 kg).% 80'in üzerindeki yükleme, şok emicilik için mevcut dinamik bükme aralığını azaltır.%40'ın altındaki yükleme, Coulomb sürtünmesi tel teller arasındaki temas basıncına bağlı olduğundan, amortizasyon etkinliğini azaltır.

S: Tel ip izoleatörleri ile yan kısıtlamalara ihtiyacım var mı?
Helical tel ipi geometrisinin tüm eksenli amortizasyon özelliği, aynı anda sıkıştırma, kesme ve yuvarlama konusunda izolasyon sağlar.Normal çalışmak için ayrı yanlı çubuklar veya kısıtlamalar gerekmez.Aşırı şok olayları için (40 g'den fazla), ek kısıtlama önerileri için uygulama mühendisliği ekibimize başvurun.

S: RoHS ve REACH sertifikaları mevcut mu?
Evet. Ürün tamamen RoHS ve REACH uyumludur. Uyum beyannameleri ve malzeme bileşimi raporları, düzenleyici belge paketi için talep üzerine mevcuttur.

S: Nasıl bir bakım gerekiyor?
Tamamen metal tasarım sıfır yağlama, sıfır dönüştürme, sıfır ayarlama ve sıfır bileşen değiştirme gerektirir.Düzenli ekipman bakım aralıklarında görsel denetim, bütünlüğünü doğrulamak için yeterlidir..
