JGX-0320D-20A Tel Halat Titreşim İzolatörü Tüm Eksen İzolasyonu Endüstriyel Sınıf Paslanmaz Çelik Şok Montajı

JGX-0320D-20A Tüm Eksenli Tel Halat Titreşim İzolatörü - Hassas Çok Yönlü Şok Kontrolü

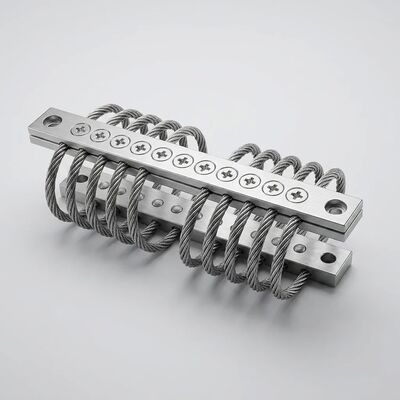

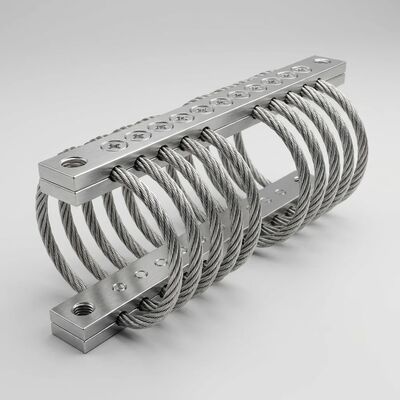

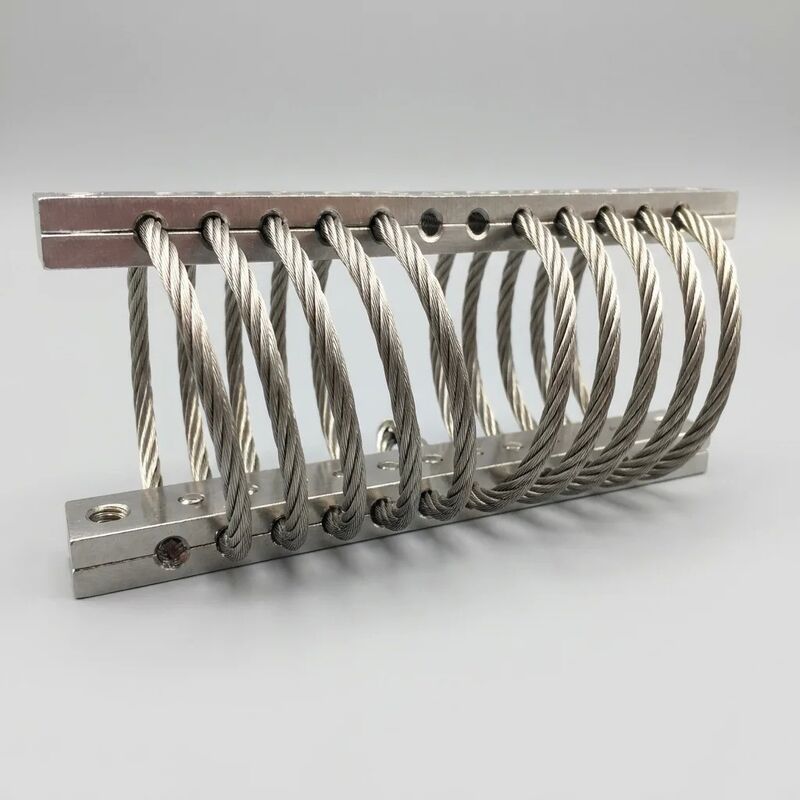

JGX-0320D-20AXi'an Hoan Microwave Co. Ltd. tarafından tasarlanmış yüksek performanslı bir tel halat titreşim yalıtıcısıdır.tüm eksenlerde şok ve titreşim zayıflamasızorlu endüstriyel ortamlarda. Hassas işlenmiş alüminyum alaşımlı tespit çubukları aracılığıyla helisel olarak sarılmış 3,2 mm çapında paslanmaz çelik 304 tel halat içeren bu izolatör,Altı serbestlik derecesinin tamamında üstün çok yönlü sönümleme- sıkıştırma, çekme, kesme ve yuvarlanma - aynı anda.

Tüm Eksen İzolasyon Teknolojisi

Titreşimi yalnızca tek yönde izole eden geleneksel yay veya kauçuk montajlardan farklı olarak JGX-0320D-20A, titreşimi sağlayan patentli sarmal tel halat geometrisini kullanır.doğrusal olmayan sertlik özellikleritüm eksenlerde. Düşük genlikli titreşim altında tel şeritler, maksimum izolasyon verimliliği için yumuşak bir tepki sergiler. Şok genliği arttıkça, kablo geometrisi giderek sertleşerek, kablolar arası sürtünme yoluyla enerjiyi dağıtırken dibe vurmayı önler.Coulomb sönümü. Bu tüm eksen kapasitesi, dönen makineler, mobil kurulumlar ve taşıma konteynırları gibi titreşim yönünün tahmin edilemediği veya çok yönlü olduğu ekipmanlar için idealdir.

Temel Mühendislik Özellikleri

• Tüm Eksen Performansı:Sıkıştırma, çekme, kesme ve yuvarlanma durumlarında etkili izolasyon; tek bir kompakt montaj parçasıyla altı serbestlik derecesi kapsamı. Farklı yük yönleri için farklı izolatör yönelimlerine gerek yoktur.
• Endüstriyel Sınıf İnşaat:Paslanmaz çelik 304 (1.4301) tel halat — 3,2 mm çap, optimum esneklik-güç oranı için 7x19 telli yapı. İsteğe bağlı beyaz eloksal veya sert eloksal yüzey işlemine sahip alüminyum alaşımlı 6061-T6 tespit çubukları.
• Doğrusal Olmayan Sertlik Eğrisi:Hassas ekipman koruması için düşük yer değiştirmede yumuşak tepki; Yapısal temas olmadan şoku absorbe etmek için yüksek yer değiştirmede kademeli olarak sertleşme özelliği. Rezonansta iletkenliğin zirvesi tipik olarak 2,5'un altındadır.
• Sıfır Bakım Tasarımı:Tamamen metal yapı — bozunacak, çatlayacak, sızıntı yapacak veya değiştirilmesini gerektirecek kauçuk, elastomer veya hidrolik sıvısı yoktur. Bir kez kurun, servis müdahalesi olmadan onlarca yıl çalıştırın.
• Geniş Sıcaklık Toleransı:-40°C ila +150°C arasında sertlik kayması olmadan güvenilir çalışma. Sıfırın altındaki sıcaklıklarda sertleşen ve yüksek sıcaklıkta aşırı derecede yumuşayan kauçuk bağlantıların aksine JGX-0320D-20A, nominal aralığı boyunca tutarlı sönümleme özelliklerini korur.
• Korozyona ve Çevreye Dayanıklı:Pasifleştirilmiş paslanmaz çelik tel halat, tuz serpintisine (500+ saat ASTM B117), endüstriyel kimyasallara, ozona, UV radyasyonuna ve neme karşı dayanıklıdır. Dış mekan kurulumları, deniz ortamları ve kimyasal işleme tesisleri için uygundur.

Teknik Özellikler

Yüzey İşlem Seçenekleri

• Beyaz Eloksal (Standart):Geliştirilmiş yüzey sertliği ile düzgün, doğal bir alüminyum kaplama üretir. Genel endüstriyel ortamlar için uygundur. Etiketleme ve renk kodlaması için mükemmel yapışma.
• Sert Eloksal (Opsiyonel):Önemli ölçüde artırılmış aşınma direncine sahip, daha kalın, daha koyu bir oksit tabakası oluşturur. Yüksek aşınmaya sahip kurulumlar, açık deniz platformları ve kimyasal açıdan agresif atmosferler için önerilir.

Birincil Uygulama Alanları

• Endüstriyel Makineler:Kompresör kızakları, pompa düzenekleri, santrifüj bağlantıları, jeneratör setleri — dengesiz dinamik kuvvetleri emer ve yapısal yorgunluğu önler
• Hassas Ekipman:Koordinat ölçüm makineleri (CMM), optik inceleme istasyonları, yarı iletken imalat araçları — mikron altı hassas aletleri zeminden kaynaklanan titreşimden izole etmek
• HVAC ve Bina Hizmetleri:Soğutma üniteleri, hava işleme ekipmanları, soğutma kulesi montajları — yapıdan kaynaklanan gürültü iletimini azaltır ve akustik spesifikasyonlara uygundur
• Taşımacılık ve Lojistik:Nakliye konteyneri izolasyonu, araca monteli elektronikler, mobil jeneratör muhafazaları — kargo ve ekipmanı yolun neden olduğu darbelerden ve transit taşıma işlemlerinden korur
• Enerji Sektörü:Petrol ve gaz pompa istasyonları, rüzgar türbini motor yeri ekipmanı, güneş enerjisi invertör kabinleri — uzak, gözetimsiz kurulumlarda sürekli titreşime dayanıklıdır

Yük-Sapma Özellikleri

JGX-0320D-20A, aşamalı, doğrusal olmayan bir yük-sapma eğrisi sergiler. Nominal statik yükte (sıkıştırmada 20 kg), montaj yönüne bağlı olarak statik sapma yaklaşık 2-4 mm'dir. Bu doğrusal olmama,mükemmel dengenormal çalışma koşullarında yumuşak izolasyon ile şok olayları altında sıkı kısıtlama arasında; titreşim izolasyonu ve şok koruması arasında bir denge kurmaya zorlayan doğrusal yaylı izolatörlere göre önemli bir avantajdır.

Xi'an Hoan Microwave Co. Ltd. Hakkında

2005 yılında kurulan ve merkezi Çin'in Shaanxi Eyaleti, Xi'an'da bulunan Xi'an Hoan, titreşim izolasyonu ve enerji emilimi çözümleri konusunda uzmanlaşmış bir üreticidir. 100'den fazla teknik uzman dahil 500'ün üzerinde çalışanımızla, Çin'in 31 eyaletindeki müşterilerimize hizmet veriyoruz ve 35'ten fazla ülkeye ihracat yapıyoruz. Ürün portföyümüz tel halat izolatörlerini, kauçuk-metal montaj parçalarını, sürtünme damperlerini, amortisörleri ve RF/mikrodalga bileşenlerini kapsamaktadır. Her JGX serisi izolatör, ISO 9001:2015 sertifikalı kalite yönetim sistemimiz altında, ham maddeden son ürüne kadar tam izlenebilirlikle üretilmektedir.

Neden JGX-0320D-20A'yı Seçmelisiniz?

kombinasyonutüm eksen izolasyon yeteneği,doğrusal olmayan sertlik, Vetamamen metal dayanıklılıkJGX-0320D-20A'yı titreşim kontrolü güvenilirliğinden ödün veremeyen mühendisler için kesin seçim haline getiriyor. İster hassas enstrümantasyonu zemin titreşiminden korurken, ister dönen ekipmanı kendi dinamik kuvvetlerinden korurken, bu izolatör, kauçuk bağlantıların aylar içinde arızalandığı koşullarda, yıllar boyunca tutarlı, bakım gerektirmeyen bir performans sunar.

Özel yük gereksinimlerinizi, montaj konfigürasyonlarınızı görüşmek veya JGX-0320D-20A'nın uygulamanıza göre özel olarak tasarlanmış bir versiyonunu talep etmek için bugün Xi'an Hoan ile iletişime geçin.
