JGX-0400D-31.5A Tel ip titreşim izolatörü doğrusal olmayan esneklik düşüşü Değiştirme Hızlı prototipleme damper

JGX-0400D-31.5A 7 günlük Hızlı Prototipleme ve Drop-in Değiştirme ile Doğrusal Dayanıklılık Kaynak İp İzolatörü

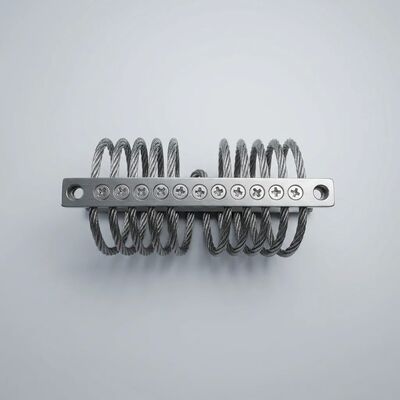

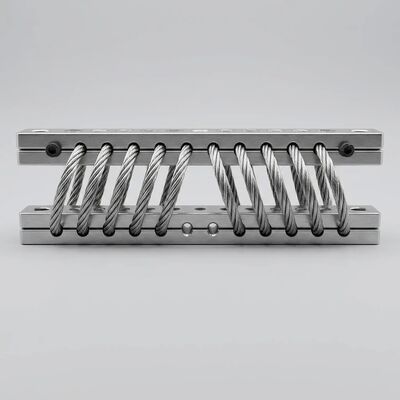

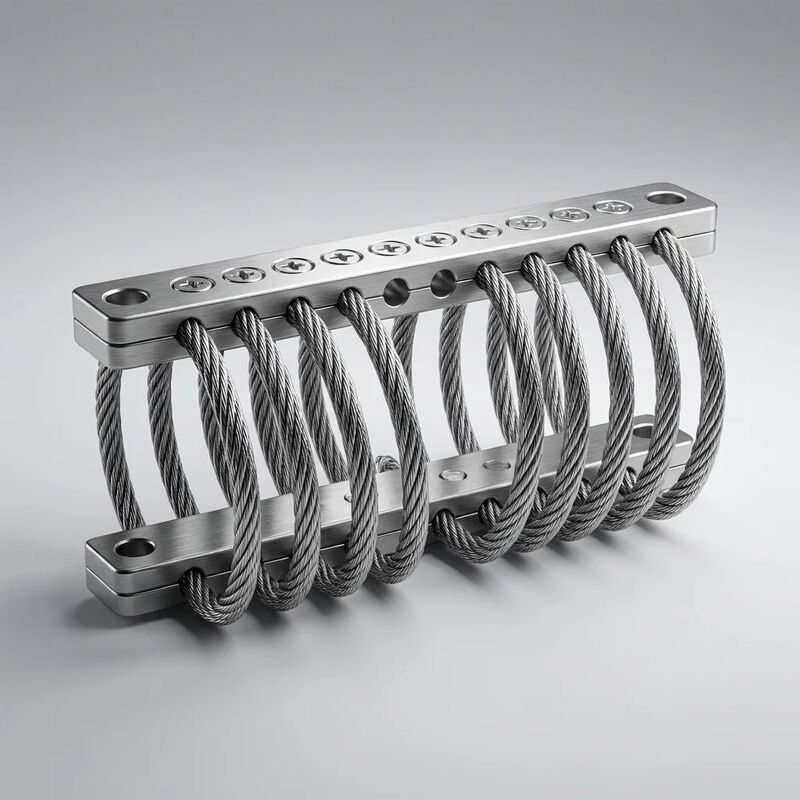

BuJGX-0400D-31.5AXi'an Hoan Mikrodalga Hızları tarafındandoğrusal olmayan esneklik4,0 mm paslanmaz çelik 304 tel ipi (7*19 yapısı,8 sarmal simetrik sargı) bir alüminyum alaşımı 6061-T6 çubuklarında yakalanır.D tipi M10 ipliklenmiş çubuk ara yüzü, yaşlanan silindirli kauçuk izolatörler için doğrudan form-fit yedekleme yolu sağlar.31.5 kg statik sıkıştırma yükü, JGX-0400D-31.5A bir7 iş günü hızlı prototipleme programıÖzel çubuk geometrileri, alternatif yük değerleri ve standart olmayan montaj yapılandırmaları için.

Mühendislik Verileri ve Boyutları

Doğrusal Olmayan Elastikliği Anlamak Mühendislik Avantajı

Doğrusal izolatörler, spiral yaylar, kauçuk silindirler, elastomer yastıklar Hooke Yasası'nı takip eder: kuvvet yer değiştirmeye orantılıdır (F = kx).Yumuşak bir yay titreşimleri iyi izole eder, ancak şok altında aşırı derecede eğilir.Sert bir yay, şok eğilmesini sınırlıyor, ancak titreşimleri doğrudan yapıya aktarıyor.

JGX-0400D-31.5A'nın8 sarmal spiral telleri geometrisiTemel olarak farklı bir tepki üretir. Tek bir yay sabitle tanımlanamayan, amplituda bağlı, ilerici bir sertlik:

Bölge I: Elastik bükülme (0 ̇2 mm, ~ 10 N/mm)

Sürekli dönen ekipman titreşiminin tipik düşük amplitudlarında (0,1 ∼2,0 mm zirveden zirveye), bireysel tel iplikleri doğrusal aralıkları içinde elastik olarak bükülür.Sıkılık düşük ≈ yaklaşık 10 N/mm basınçta ≈ 20 Hz uyarı üzerinde > 90% zayıflama ile etkili yalıtım sağlarBu, izolatörün çalışma ömrünün% 99'unu geçirdiği, hassas ekipmanları ince ama zararlı yüksek frekanslı titreşimlerden koruduğu rejimdir.

Bölge II: Coulomb Engagement (26 mm, ~ 22 N/mm)

Amplituda orta şok aralığına yükseldikçe, iplik-iplik göreceli yer değiştirme büyür.7 * 19 kablo kesimi boyunca 133 bireysel tel filamentler birbirine karşı kaymaya başlar, Coulomb sürtünme amortizasyon mekanizmasını etkinleştirir.25, dağıtılmış mikro ölçekli sürtünme yoluyla çarpma enerjisini dağıtıyor.Sertlik yaklaşık 22 N/mm'ye yükselir ‡ izole ekipmanlara aşırı kuvvet aktarmadan daha fazla yer değiştirmesine direnmek için yeterlidir.

Bölge III: Geometrik Sertleşme (610+ mm, ~50 N/mm asimptotik)

Helikal sargıların geometrik sınırlarına yaklaşan yüksek amplitudlarda, tel ipinin etkili yarıçapı azalır ve bükme anı kolu kısaltılır.Sertlik, yaklaşık 50 N/mm'ye kadar keskin bir şekilde artar.Dayanıklı bir sert duruma çarpmak yerine, ekipman son 4 mm yol boyunca pürüzsüz bir şekilde yavaşlar.Maksimum yavaşlama genellikle 30 G giriş darbeleri altında bile ≤ 15 G'dir..

Değiştirme ️ Mekanik Değişim Verisi

JGX-0400D-31.5A,Doğrudan boyut değişimiGeniş çapta kullanılan silindirli kauçuk izolatör şekil faktörleri ile. Ana mekanik uyumluluk verileri:

Şasi değişiklikleri, sondaj, kaynak gerekmiyor.Çoğu durumda, JGX-0400D-31.5A, arızalı kauçuk izolatörler tarafından boşaltılan mevcut montaj noktalarına doğrudan bağlanır.Basit iplik adaptör bükülmeleri Hoan tarafından değerlendirme siparişleri için ek maliyet ödemeden sağlanır ekipman değişiklik yapmadan % 100 mekanik bir çözüm sağlar.

7 günlük Hızlı Prototipleme Programı

Standart olmayan bir konfigürasyon gerektiren uygulamalar için farklı çubuk geometri, alternatif yük oranı, özel zarf kısıtlamaları,veya özel montaj arayüzleri ile entegrasyon Xi'an Hoan birHızlı prototipleme hizmeti, 5-7 iş günü dönüşü:

1. Birinci gün:Müşteri boyut gereksinimlerini, yük verilerini ve montaj arabirimi özelliklerini gönderir. Hoan uygulama mühendisleri 24 saat içinde uygulanabilirliği gözden geçirir ve onaylar.
2. 2.3. gün:3D CAD modeli oluşturuldu (STEP ve IGES biçimleri sağlandı). Müşteri sanal prototipi gözden geçirir ve onaylar. Bu aşamada değişiklikler ücretsizdir.
3. 4.6. gün:6061-T6 alüminyum alaşımından yapılmış tutma çubuklarının CNC işleme alınması. Belirtilen sarmal sayısına ve mesafeye kadar tel ipi sarmalama. Montaj ve ilk boyut doğrulama.
4. 7. gün:Servo-hidrolik test standında yük-deflection eğrisinin %100 doğrulanması. Görsel denetim, ambalaj ve ekspres sevkiyat. Tam test raporu ve malzeme sertifikaları dahil.

Prototip miktarları (1 ′′ 20 birim) sıfır alet masrafı içerir- Tüm çubuk işleme, seri üretimde uygulanacak aynı süreçleri kullanarak standart CNC ekipmanlarında gerçekleştirilir.Bu, tipik olarak küçük miktarlı özel izolasyon çözümlerini çok pahalı kılan alet amortizasyon bariyerini ortadan kaldırır.

Paketleme Özellikleri

• Bireysel Paket:VCI korozyon önleyici torbası + ölçekli PE köpüklü ek + Hoan markası tek birim karton (210 * 95 * 65 mm, yaklaşık 0,85 kg brüt)
• Master Carton (20 birim):Çift duvarlı B flüt, 440 * 220 * 350 mm, yaklaşık 16,5 kg brüt.
• Palet yükü (1200*800 EUR):24 adet karton = 480 adet, yaklaşık 420 kg brüt, köşe koruyucularıyla sarılmış.
• Belge Paketi:EN 10204 3.1 malzeme sertifikası (SS304 tel + Al 6061-T6 çubuğu), boyut kontrol raporu, seri numarası başına yük-deflection eğrisi, uygunluk sertifikası

Uygulama Entegrasyonu Örnekleri

• Pompa Kaydırma Geri Düzeltmesi:6 pompalı bir kimyasal transfer istasyonu, 24 bozulmuş neopren silindirli montajı (ömür süresi: 18 ay) JGX-0400D-31.5A izolatörleriyle değiştirdi.Değiştirme gerekmez. 5+ yıl sonra, izolatörler sıfır bozulma gösterir. Montaj denetimi ve değiştirme için yıllık 2 günlük fabrika kapanmasını ortadan kaldırır.
• Mobil jeneratör OEM entegrasyonu:Bir römork monte edilmiş dizel jeneratör üreticisi, üretim ortasında M12 kauçuk sandviç montajlarından JGX-0400D-31.5A izolatörlerine geçti.Basit M12'den M10'a adaptör kasları, kabın yeniden tasarımı olmadan bir vida geçişi sağladıYol taşımacılığı sırasında şok dayanıklılığı 10 G'den 30+ G'ye yükseldi ve garanti talepleri %60'tan fazla azaldı.
• Özel HVAC soğutucu yalıtımı:Bir veri merkezi, standart olmayan çerçeve ray aralıklı 6 çatı soğutucu ünitesi için titreşim yalıtımı gerektiriyordu.6 iş günü içindePrototipler, ilk araştırmadan sonraki 2 hafta içinde yerinde doğrulandı.

Xi'an Hoan Mikrodalga Şirketi Ltd hakkında.

Merkezi Shaanxi Eyaleti'nin Xi'an kentinde yer almaktadır.2015 sertifikalı tesis, 100+ Ar-Ge mühendisleri de dahil olmak üzere 500'den fazla personel istihdam ediyorHemen gönderim için standart JGX serisi izoleatörlerinin kapsamlı bir stokunu ve özel yapılandırmalar için özel hızlı prototip hücresi tutuyoruz.35+ ülkeye ihracat ve 24 saatlik teknik soruşturma yanıt taahhüdü ile, prototip değerlendirmesinden seri üretime kadar titreşim yalıtım gereksinimlerinizi desteklemek için donatılmışız.

Özel bir izolatör konfigürasyonuna ihtiyacınız var mı yoksa uygulamanız için JGX-0400D-31.5A'yı uygun hale getirmeye hazır mısınız?Xi'an Hoan'ın uygulama mühendisliği ekibine başvurun. yükleme verilerinizi ve montaj özelliklerinizi gönderin. 48 saat içinde bir prototip teklifi iade ediyoruz ve 7 iş günü içinde gemi değerlendirme birimleri.
