JGX-0480D-72A Tel Halat Titreşim İzolatörü Akustik Mikro Titreşim İzolasyonu Yüksek Sönümleme Endüstriyel Şok Montajı

JGX-0480D-72A Akustik ve Mikro- titreşimli Tel İzolatörü

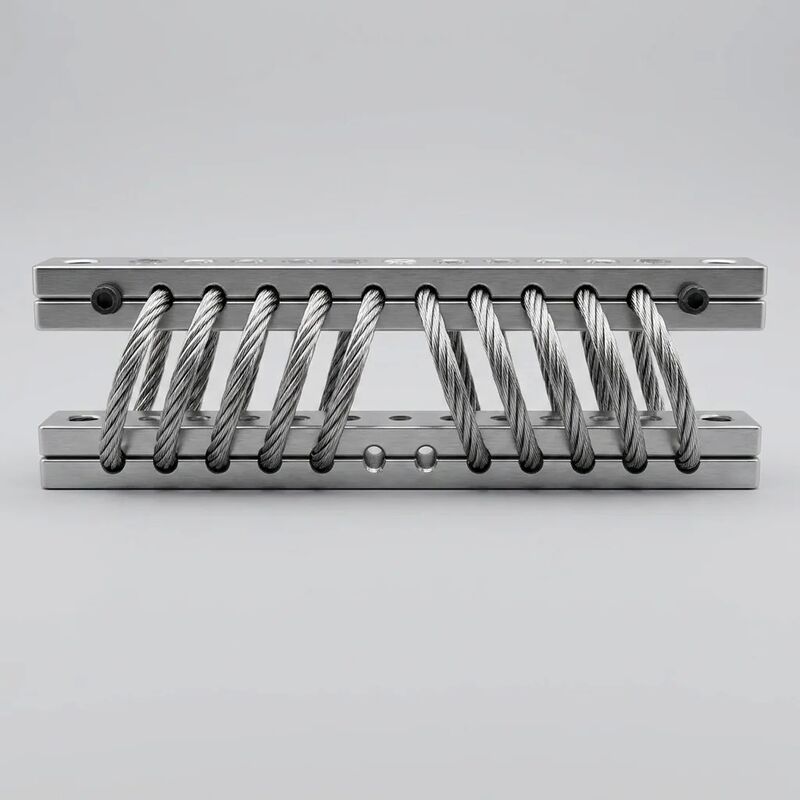

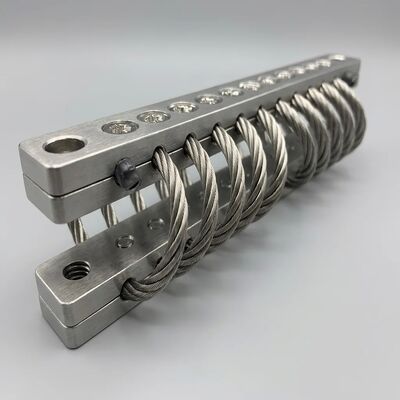

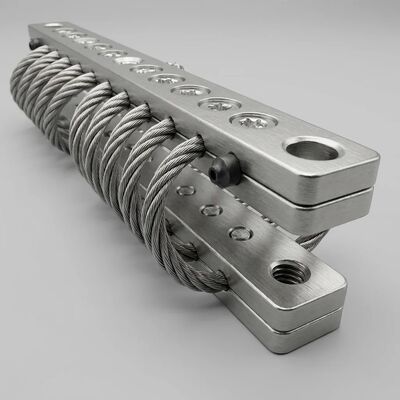

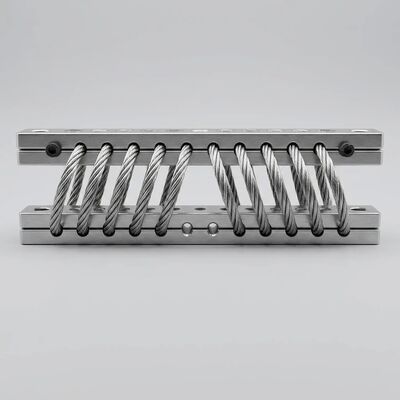

BuJGX-0480D-72AXi'an Hoan tarafından Mikrodalga, özel bir tel ip titreşim izolatörü.Akustik ve mikro titreşim yalıtımı4.8mm çapında paslanmaz çelik 304 tel ipi (7*19 iplik) ile inşa edilmiş,10 sarmal spiral sargı) ve 6061-T6 alüminyum alaşımlı destek çubukları, bu izolatör bir72 kg değerli statik yükOlağanüstü bir şekildeYüksek Coulomb bastırma katsayısı(etkili dümpleme oranı 0,15 ∼0,30) hem yapısal titreşimleri hem de geniş bir frekans spektrumunda yapı kaynaklı akustik gürültüyü bastırır.

Tam teknik özellikler

Yüksek Coulomb Damping Akustik ve Mikro titreşimleri nasıl bastırır

Fiziği Inter-Strand Enerji Çöküşü

Geleneksel kauçuk izolatörleri viskoelastik amortizasyon gösterir. Bu mekanizma doğal olarak frekans bağımlıdır ve daha yüksek frekanslarda iç ısı birikimi üretir.JGX-0480D-72A temelde farklı bir mekanizma kullanır:Coulomb (kuru sürtünme) damping7*19 kablo içindeki 133 bireysel çelik tel filamentleri arasında dağıtıldı.Kablo kesimi boyunca binlerce telden teli temas noktasında mikroskobik göreceli kayma oluşurHer mikro kayma olayı titreşim kinetik enerjisinin küçük bir kısmını önemsiz ≈ ısıya dönüştürür.Etkili dümpleme oranı 0,15 ̇0.30, bu, soğutulmamış çelik yaylar için tipik olan 0,05 ̇ 0,10'dan önemli ölçüde daha yüksektir.

Frekans Bağımsız Sıkkınlaştırma Geniş Bant İzolasyonu için Kritik

Lastik montajlarda viskoelastik amortizasyon, polimerin sınırlı moleküler gevşeme hızı nedeniyle 100 Hz'den yüksek frekanslarda keskin bir şekilde düşer.faizden bağımsızDolayısıyla JGX-0480D-72A yüksek amortizasyon katsayısınıHz altındaki mikro titreşimler (örneğin, binanın 0,1 ̇1 Hz'de salınması) orta frekanslı dönen ekipmanların uyarılması (10 ̇200 Hz) ile yüksek frekanslı yapı kaynaklı akustik gürültü (500 Hz ̇ 4 kHz)Sonuç, tüm sesli ve alt sesli spektrum boyunca etkili bir izolasyon, viskoelastik montajların eşleştiremediği bir yetenek.

Mikro titreşim performansı

Yarım iletken litografisi, elektron mikroskobu ve optik metroloji gibi hassas uygulamalarda, zemin taşıyan titreşim amplitudaları 0,1 μm kadar küçüktür ve cihaz çözünürlüğünü bozabilir.JGX-0480D-72A'nın 10 sarmal geometrisi:

• Çok düşük başlangıç sertliği(~5 ‰ 8 N / mm ilk milimetreye doğru eğilme)
• Mikro kayma eşiği yok• Dağıtılmış tel temas mimarisi, nanometre ölçeğinde amplitudalarda bile amortizasyonun aktif olmasını sağlar.
• Mikro ölçekte hız orantılı yanıtCoulomb kayma eşiğinin altındaki amplitudalarda, bireysel tel bükme sertliği, amplituda arttıkça sürtünme amortizasyonuna pürüzsüz bir şekilde geçiş yapan safça elastik bir yanıt sağlar.

Ses yalıtımı √ Ölçülen performans

ISO 10846-2 uyarınca ölçülen yerleştirme kaybı:2008, dinamik sertlik yöntemi, JGX-0480D-72A 72 kg önceden yüklenme.

Uygulama Alanları

• Akustik Laboratuvarlar ve Anekoik Odalar:Serbest alan ölçüm doğruluğunu tehlikeye atan yan gürültü yollarını önlemek için HVAC ekipmanlarını, kablo tepsilerini ve yapısal destekleri oda kabuğundan izole etmek
• Hassas Metroloji ve Yarım iletken:Wafer denetim aşamaları, koordinat ölçüm makineleri (CMM), lazer interferometre tabloları
• Hastane ve Sağlık:MRI soğutucu izole, cerrahi mikroskop montajı, yeni doğanların inkubatöründe titreşim kontrolü, hem mikro titreşimlerin hem de sesli gürültünün klinik sonuçları doğrudan etkilediği ortamlar
• Kayıt Stüdyosu ve Yayın:Yüzen zemin yalıtımı, ekipman raf montajı, HVAC kopyasını koparmak, profesyonel ses ortamlarında sinyal-gürültü oranını korumak
• Araştırma Laboratuvarları:Optik masa yalıtımı, elektron mikroskobu tabanının koparılması, lazer laboratuvar ekipmanlarının montajı ̇ binanın titreşiminin deney çözünürlüğünü sınırlayan faktör olduğu yerler

Xi'an Hoan'da Doğrudan Fabrika Üretimi

Xi'an Hoan Mikrodalga Şirketi Ltd. (est. 2005, Xi'an, Shaanxi) 500'den fazla çalışanı ile ISO 9001: 2015 sertifikalı tesisi, tam kendi CNC işleme, tel ipi şekillendirme, yüzey işleme,ve %100 dinamik test yeteneği. BirDoğrudan fabrika üreticisiHer JGX-0480D-72A'yı üretim hattımızdan tam izlenebilirlik belgesi ile doğrudan alıcı iskeletinize gönderiyoruz.Her birim, bireysel yük-defleksyon test kayıtlarına bağlı benzersiz bir seri numarasına sahiptir., EN 10204 3.1 hem SS304 tel hem de Al 6061-T6 çubuk malzemeleri için malzeme sertifikaları ve uygunluk sertifikası.

Hassas akustik veya mikro titreşim izolasyonu mı gerekiyor?Xi'an Hoan'ın uygulama mühendisliği ekibine başvurun. titreşim spektrumlarınızı ve izolasyon hedeflerinizi gönderin. 48 saat içinde öngörülen yerleştirme kaybı eğrileri ile teknik bir teklif sunarız.
