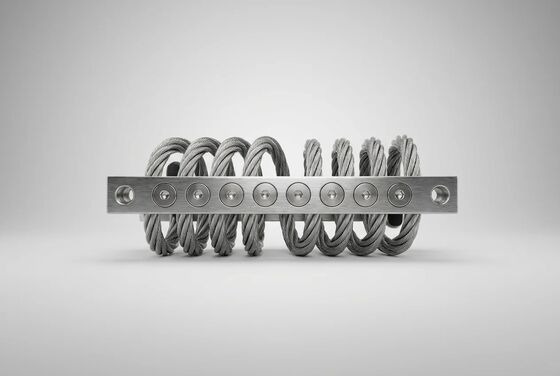

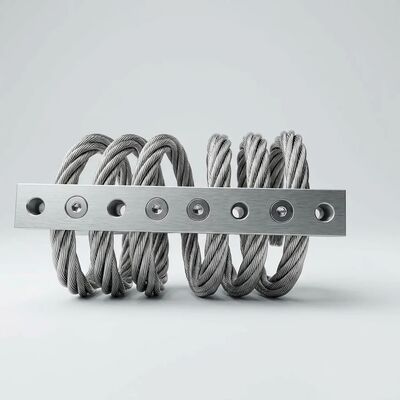

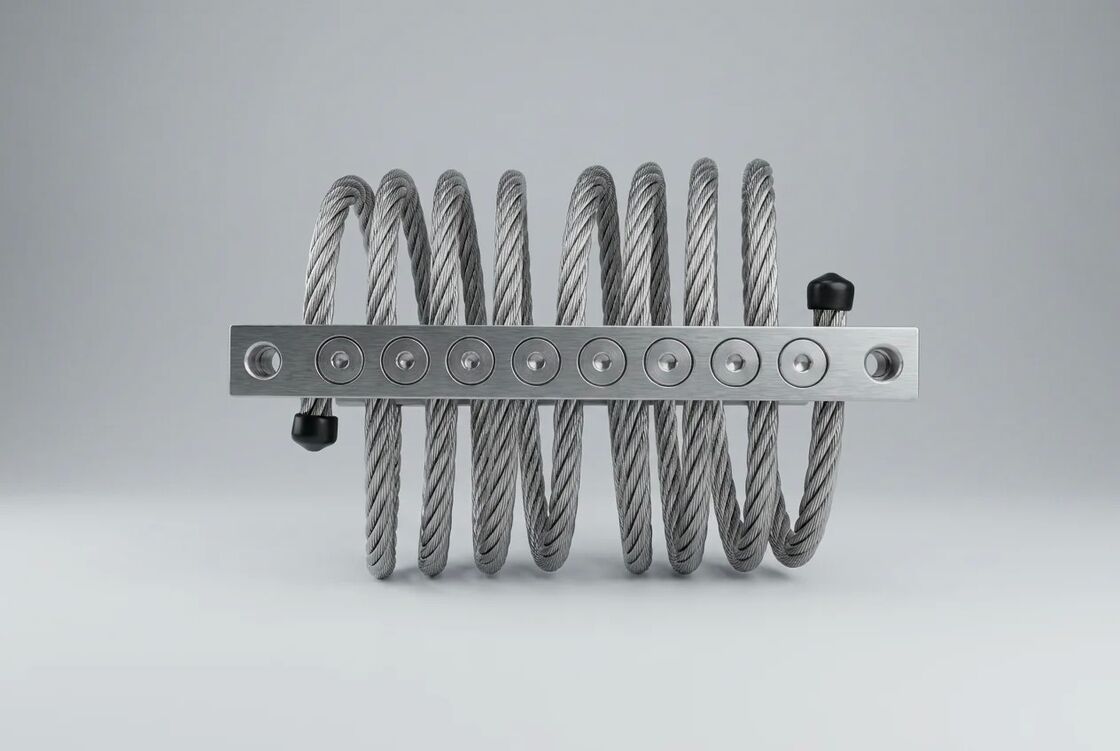

JGX-0648D-68A Geniş Yük Aralığına Sahip Tamamen Metal Halat Titreşim İzolatörü Dayanıklı Şok Montajı

Name: JGX-0648D-68A Geniş Yük Aralığına Sahip Tamamen Metal Halat Titreşim İzolatörü Dayanıklı Şok Montajı
Brand: Xi'an Hoan Microwave Co., Ltd.
SKU: JGX-0648D-68A
Availability: InStock

Marka Adı:	Hoan
Model Numarası:	JGX-0648D-68A
Adedi:	10 adet
Ödeme Koşulları:	L/C,D/A,D/P,T/T,Western Union

Detay Bilgisi

Ürün Tanımı

Detay Bilgisi

Menşe yeri:

Şaanksi, Çin

Sertifika:

ISO 9001:2015, RoHS

Ürün Tipi:

Tel ip titreşim yalıtıcısı

Tel ip çapı:

6,8 mm

Tel Döngü Sayısı:

Tel ip malzemesi:

304 Paslanmaz Çelik, Çinko Fosfatlanmış

Montaj Bloğu Malzemesi:

6061-T6 Alüminyum Alaşımlı, Sert Eloksallı

Yüzey İşlem:

Sert Eloksal Oksit Katmanı 15-20μm

Sıkıştırma Yük Aralığı:

İzolatör başına 2-45 kg

Gerilme Yükü Aralığı:

İzolatör başına 1-30 kg

Kesme Yükü Aralığı:

İzolatör başına 0,8-25 kg

Rulo Yük Aralığı:

İzolatör başına 0,5-18 kg

Statik Sertlik Sıkıştırma:

12 ± 3 N/mm

Statik Sertlik Gerginliği:

8 ± 2 N/mm

Doğal frekans:

8-15 Hz (yüke bağlı)

Sönümleme oranı:

>%15 (histerezis Coulomb sönümü)

Maksimum sapma:

±12 mm sıkıştırma / ±8 mm kesme

Rezonansta Amplifikasyon Faktörü:

≤ 3,0

Çalışma Sıcaklığı:

-75°C ila +300°C

Montaj çapı:

8,5 mm (M8 cıvata uyumlu)

Net ağırlığı:

~0,35 kg

Uyumluluk:

ISO 9001:2015, RoHS

Vurgulamak:

Tamamen metal yapısı dayanıklı

geniş yük aralığı desteği

korozyona dayanıklı şok montu

Ürün Tanımı

JGX-0648D-68A Tamamen Metal Halat Titreşim İzolatörü - Teknik Genel Bakış

JGX-0648D-68A, zorlu endüstriyel şok ve titreşim kontrolü uygulamaları için tasarlanmış, yüksek performanslı, tamamı metal tel halatlı titreşim yalıtıcısıdır. Hassas işlenmiş alüminyum alaşımlı sıkıştırma blokları aracılığıyla helisel olarak sarılmış 6,8 mm çaplı paslanmaz çelik tel halatla tasarlanan bu izolatör, elastomerik bağlantıların doğasında olan bozulma sorunları olmadan olağanüstü yük taşıma kapasitesi ve uzun süreli dayanıklılık sağlar.

Malzeme ve İnşaat

Tel halat:Çok telli 304 paslanmaz çelik tel halat, 6,8 mm nominal çap, 1570 MPa'yı aşan eşit çekme mukavemeti için soğuk çekilmiş. Tel halat, daha iyi iç yağlama ve korozyon direnci için bükülmeden önce çinko fosfatlanır.
Montaj Blokları:Nemli, tuzlu ve kimyasal olarak agresif ortamlarda mükemmel korozyon direnci sağlayan, sert anodize yüzey işlemine (15-20μm oksit tabakası) sahip 6061-T6 alüminyum alaşımı.
Bağlantı elemanları:Sürekli titreşim altında gevşemeyi önlemek için naylon uçlu kilit somunlu 304 paslanmaz çelik altıgen başlı vidalar.

Yük ve Performans Verileri

Modeli	JGX-0648D-68A
Tel Halat Çapı	6,8 mm
Tel Döngü Sayısı	8
Sıkıştırma Yük Aralığı	2 – 45kg
Gerilme Yükü Aralığı	1 – 30kg
Kesme Yükü Aralığı	0,8 – 25 kg
Rulo Yük Aralığı	0,5 – 18 kg
Statik Sertlik (Sıkıştırma)	12 ± 3 N/mm
Statik Sertlik (Gerilim)	8 ± 2 N/mm
Doğal Frekans	8 – 15 Hz (yüke bağlı)
Sönümleme Oranı	>%15 (histerezis sönümleme)
Maksimum Sapma	±12 mm (sıkıştırma) / ±8 mm (kesme)
Rezonansta Amplifikasyon Faktörü	≤ 3,0
Çalışma Sıcaklığı	-75°C ila +300°C
İzolatör Başına Net Ağırlık	~0,35 kg
Montaj Deliği Çapı	8,5 mm (M8 cıvatalara uygun boşluk)

Kalite Güvencesi

Her JGX-0648D-68A izolatörü, sevkıyattan önce %100 boyutsal incelemeye, yük-sapma eğrisi doğrulamasına ve yüzey bitirme denetimine tabi tutulur. Toplu olarak izlenebilen malzeme sertifikaları talep üzerine mevcuttur. İzolatör, ISO 9001:2015 kalite yönetimi standartlarına ve RoHS çevre gerekliliklerine uygundur.

Tipik Endüstriyel Uygulamalar

HVAC kompresörü ve soğutucu titreşim izolasyonu
Hassas CNC makineleri ve koordinat ölçüm ekipmanları
Deniz elektroniği ve navigasyon cihazı montajı
Jeneratör seti ve pompa kızağı izolasyonu
Endüstriyel kontrol paneli ve sunucu rafı koruması
Hassas aletler için taşıma ambalajı

Özel yük konfigürasyonları, çoklu izolatörlü sistem tasarımı desteği veya teknik sorularınız için lütfen özel ekipman ağırlığınız ve çalışma ortamınız için mühendislik ekibimizle iletişime geçin.
