JGX-0648D-68A Çok yönlü Kablo İp titreşim izolatörü Temizlik Ücretsiz Uzun Servis Ömüri Şok amortisörü

JGX-0648D-68A Çok Yönlü Kablo Halat titreşim izolatörü “Uygulama Kılavuzu”

JGX-0648D-68A, benzersiz spiral tel ipi mimarisine dayanarak güvenilir çok yönlü titreşim yalıtımını sağlar.Geleneksel kauçuk veya kaynağı desteklerin aksine, esas olarak tek bir eksen boyunca yalıtır, tel ipi tasarımı, çarpma ve titreşim enerjisini aynı anda sıkıştırmada, gerilmede, kesimde ve yuvarlamada zayıflatır.Tahmin edilemeyen titreşim girişleri.

Çok Yönlü İzolasyon Nasıl Çalışır

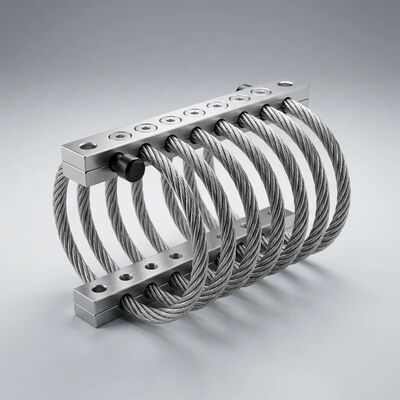

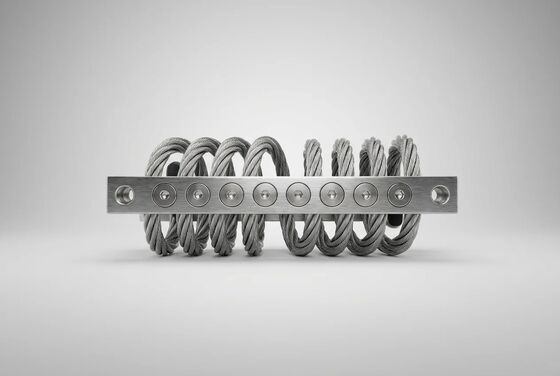

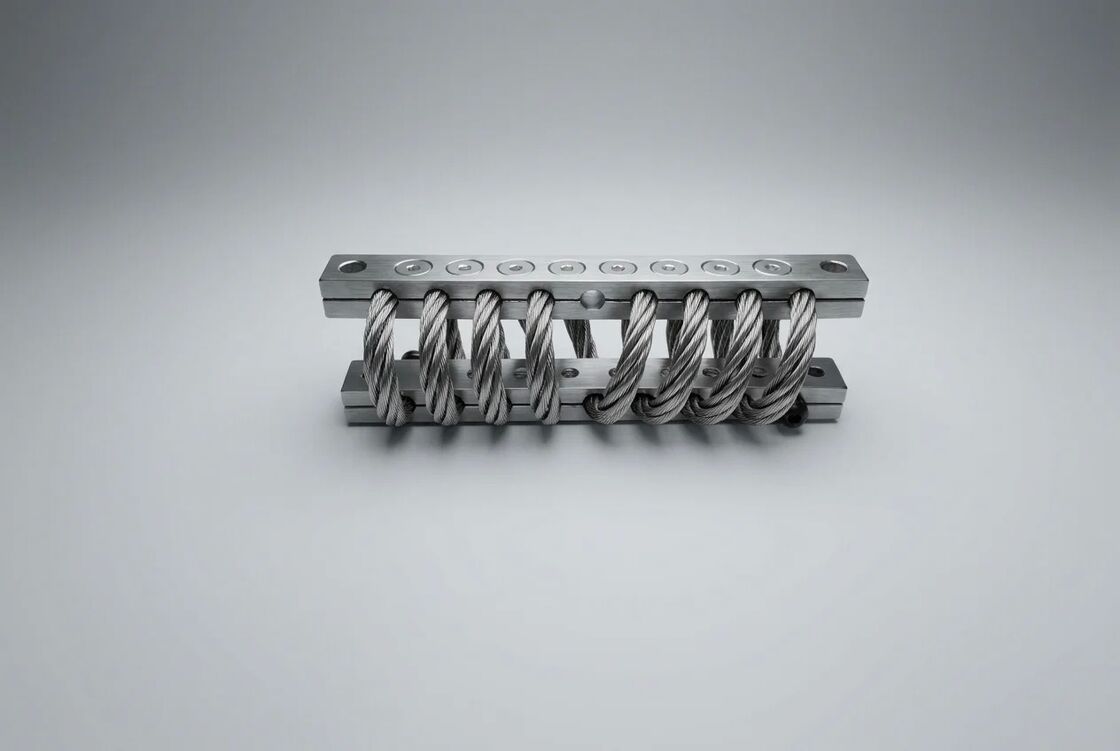

6.8 mm paslanmaz çelik tel, iki alüminyum alaşımlı sıkıştırma bloğunun arasında sabitlenmiş 8 sürekli spiral döngüye dönüştürülmüştür.Her bir döngü içindeki bireysel tel teller birbirlerine sürtünür (Coulomb sürtünmesi), kinetik enerjiyi düşük dereceli termal enerjiye dönüştürür.

• Yönlendirme duyarlı performans düşüşü olmaksızın tüm yükleme yönlerinde aynı işlevler
• Basit titreşim filtresi için düşük amplitudlarda yumuşak, şok koruması için yüksek amplitudlarda sert
• -75 °C'den +300 °C'ye kadar tüm çalışma aralığında tutarlı dümpleme özelliklerini korur

Bakımsız Yaşam Döngüsü

Sıfır kauçuk, elastomer, hidrolik sıvı veya hareketli mühürlerle JGX-0648D-68A, tüm kullanım ömrü boyunca planlı bakım, yağlama veya bileşen değiştirme gerektirmez.Önemli uzun ömür faktörleri şunlardır::

• Malzeme yaşlanmaz:Paslanmaz çelik ve alüminyum alaşımı, 3-5 yıllık hizmetten sonra lastik izolatörlerinde sürekli yük altında sertleşmez, çatlamaz veya sürünmez
• Korozyon bağışıklığı:Sert anodize alüminyum ve 304 paslanmaz çelik, 500 saatten fazla tuz püskürtmesi testine dayanır (ASTM B117), kıyı ve açık deniz tesisleri için uygundur
• Yorgunluk direnci:Soğuk çekilen tel ip, milyonlarca yük döngüsünde esnekliğini korur; yorgunluk testi, 106 döngüden sonra nominal yükte% 5'ten az sertlik kayması gösterir
• UV ve Ozon Dayanıklı:Güneş ışığı ve atmosferik ozon altında bozulan kauçuk montajlardan farklı olarak, tüm metal yapılar çevreye maruz kalmaktan etkilenmez

Teknik özellikler

Önerilen Uygulamalar

• Endüstriyel Otomasyon:Robot iş istasyonları için titreşim yalıtımı, toplama ve yerleştirme sistemleri ve otomatik denetim ekipmanları
• HVAC ve Soğutma:Ticari ve endüstriyel tesislerde kompresör, kondansör ve hava işleme ünitesinin yalıtımı
• Güç üretimi:Jeneratör seti, türbin yardımcı ekipmanları ve transformatör titreşim dondurucuları
• Denizcilik ve Offshore:Navigasyon elektronikleri, iletişim rafları ve tuz püskürtme ortamlarında yardımcı makinelerin yalıtımı
• Taşıma:Demiryolu sinyal dolapları, gemideki elektronikler ve mobil jeneratör titreşim kontrolü
• Laboratuvar ve Tıbbi:Araştırma ve teşhis ortamlarında hassas analitik enstrümanların izole edilmesi

Seçim Rehberi

En iyi performans için, JGX-0648D-68A izolatörlerinin bir miktarını seçin, böylece her birim statik ekipman ağırlığı altında nominal kompresyon yükünün %30-60'ını taşır.Bu çalışma aralığı, etkili titreşim yalıtımı için yeterli bükülmeyi sağlarken, şok olaylarına karşı yedek kapasiteyi korur.Doğal frekans hesaplamaları ve çok dereceli özgürlük montaj düzenleri de dahil olmak üzere sistem düzeyinde izolasyon tasarım desteği için uygulama mühendislerimizle iletişime geçin.
