JGX-0956D-104A Taşıma Sınıfı Tel Halat Titreşim İzolatörü Kolay Entegrasyon Mobil Koruma Şok Montajı

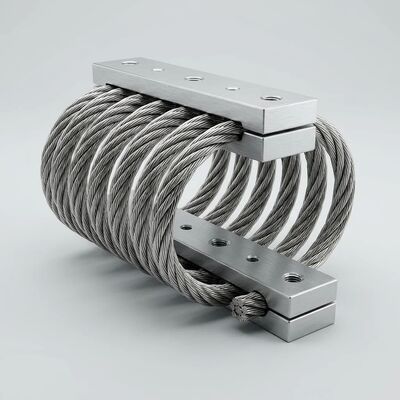

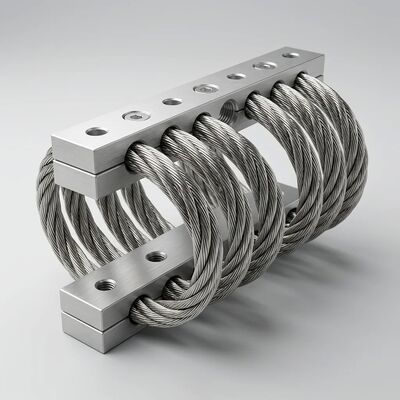

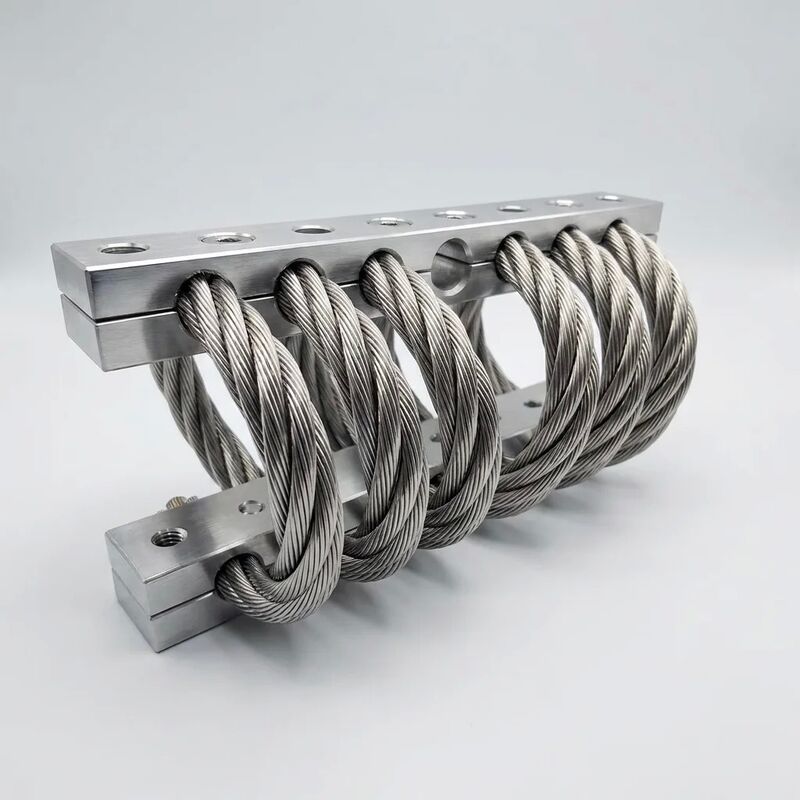

JGX-0956D-104A Tel ip titreşim yalıtıcısı

JGX-0956D-104A, titreşim ortamlarının yoldan kaynaklanan şok, güç aktarımı harmonikleri,ve öngörülemeyen arazi girişleri zorlu çok eksenli yük profili10.4mm 304 paslanmaz çelik tel ipi (7*19 iplik yapısı) etrafında 10 spiral halka ve 6061-T6 alüminyum sıkıştırma blokları ile tasarlanmıştır.Bu izolatör, basit bir şekilde bağlanarak saha üzerinde kanıtlanmış koruma sağlar..

Ulaşım titreşim ortamlarını anlamak

Transit ekipmanları sabit tesisatlardan temelde farklı titreşimlere maruz kalır.Karayolu taşımacılığı, 3-20 Hz bandında (sospansyon rezonansı) ve 15-100 Hz bandında (motor ve tahrik hattı harmonikleri) baskın enerji ile 1-200 Hz'lik bir bileşik uyarılma spektrumu üretirBu sürekli titreşimin üzerine ayrı şok olayları, çukur çarpmaları, ray geçişleri,ve konteyner taşıma damlaları 5-15ms'lik darbe süreleri ile 15-30g hızlanma zirveleri üreten.

JGX-0956D-104A bu ortamı üç tamamlayıcı mekanizma aracılığıyla yönetir:

• Sürekli titreşim zayıflaması:Doğal frekans aralığı 6-14 Hz (yük bağlı) ile, izolatör yaklaşık 20 Hz'den başlayan etkili titreşim izolasyonuna ulaşır.Tipik dizel motor hızlarında (1500-1800 RPM), 25-30 Hz birincil uyarı üreten), zayıflama% 90'ı aşar, hassas elektronikleri ve cihazları yorgunluğa neden olan yüksek döngü titreşimlerinden korur.
• Geçici Şok emici:Her döngü içindeki bireysel tel teller arasındaki Coulomb sürtünmesi, sıkıştırma-uzantı döngüsü sırasında şok enerjisini düşük dereceli ısıya dönüştürür.30 g'a kadar (11ms yarı sinüs) şok darbelerine uygun, izolatör, aksi takdirde doğrudan donanımın iç devrelerine, optik bileşenlere ve hassas rulmanlara aktarılabilecek enerjiyi emer.
• Kendine odaklı iyileşme:Şok olayından sonra, the elastic recovery of the stainless steel wire rope returns the isolated equipment to its nominal position without residual offset—a critical advantage over elastomeric mounts that can take a permanent compression set after severe shock loading.

Alan Entegrasyon Mühendisliği

Kurulum prosedürü:JGX-0956D-104A, standart M10 altıparmaklı vidalar kullanarak 68 * 48 mm merkezden merkeze aralıktaki iki Ø10.5 mm delik üzerinden monte edilir. 25-30 N · m sıkıştırma tork (8.8 sınıflı sabitleyici, düz yıkama ve yaylı kilitleme yıkama ile). Hiç bir şimşek veya yükseklik ayarlaması gerekmez ̇ tel ipi ilk sıkıştırma döngüsünde statik yükle kendini düzeyen döngüler.En iyi izolasyon performansını sağlamak için her birim statik yük altında nominal sıkıştırma kapasitesinin %30-60'ını taşıyacak şekilde izolatör miktarını korumak.

Arka plan uyumluluğu:68 * 48mm vida örneği, 80-150mm genel uzunluk sınıfındaki birçok yaygın kauçuk montaj form faktörüne uyuyor.yeniden sondaj ekipmanları kaydırma veya montaj çerçeveleri olmadan doğrudan mekanik değiştirmeyi sağlayanTüm metal yapısı, kauçuk desteklerin kimyasal uyumluluk endişelerini ortadan kaldırır. Dizel yakıt veya hidrolik sıvı maruz kalmasından kaynaklanan şişme, yağ sisinden kaynaklanan yumuşama,ve açık çerçeveli tesislerde UV maruziyetinden kaynaklanan kırılganlık yok.

Tasarım entegrasyonu kaynakları:Mühendislik desteği, 3 boyutlu CAD modelleri (STEP ve IGES biçimleri), ISO 2768-m'ye göre geometrik toleranslı 2 boyutlu çizimler ve uygulama özel yük-defleksyon eğreleri içerir.Uygulama mühendislerimiz statik ve dinamik analizi de dahil olmak üzere ücretsiz olarak sağlar.:

• Simetrik olmayan ekipman kütle dağılımları için çoklu özgürlük derecesi montaj düzeni tasarımı
• Doğal frekans ve mod şekli hesaplaması, uyarılma frekanslarından ayrılığı doğrulamak için
• Taşıma ve nakliye şok yeterliliği için şok tepkisi spektrumu (SRS) analizi
• Ölçülen veya belirtilen taşıma titreşim profillerine dayalı izoleatör ömrü tahmini (MIL-STD-810 eşdeğer yol taşıma spektrumu mevcut)

Teknik özellikler

Mobil ve saha ekipmanı uygulamaları

• Mobil enerji üretimi:Hizmet kamyonlarında, römorklarda ve yol şokları ve motor titreşiminin nakliye ve sabit çalışma sırasında birleştiği kaydırmalı acil güç ünitelerinde dizel jeneratör setleri (15-100 kVA sınıfı)
• Telekom Sığınak Ekipmanı:Baza istasyonu elektronikleri, düzleyici dolapları ve önceden ISO konteynerlerinde yerleştirilmiş pil rafları, asfaltlanmamış erişim yolları üzerinden uzak yerlere taşınır
• Hareketli Tıp ve Laboratuvar Birimleri:Konteynerli saha hastanelerinde ve araştırma araçlarında teşhis görüntüleme ekipmanları, soğutulmuş santrifüj izolasyonları ve mobil laboratuvar aletleri
• Demiryoluna monte edilmiş ekipman:Yol kenarındaki sinyal dolapları, aks sayaç elektronikleri ve geçmekte olan trenlerden gelen yeraltı titreşimlerine maruz kalan anahtar makinesi kontrol cihazları
• Offshore konteyner sistemleri:DNV sertifikalı denizaltı konteynerlerindeki korozyona dayanıklı izolasyon gerektiren kuyu başı kontrol panelleri, kimyasal enjeksiyon kayışları ve acil kapanma sistemleri tuzlu atmosferlerde
• İnşaat makineleri:Kompresör paketleri, hidrolik güç paketleri ve sürünen ekskavatörler, matkaplar ve ezme tesislerindeki elektronik kontrol modülleri

Elastomer Montajlara Karşı kıyaslama avantajı

Mobil uygulamalarda, kauçuk titreşim izolatörleri tipik olarak dinamik sertleşme (ozon/UV çapraz bağlantı), sıkıştırma seti (statik yük sürüklenmesi),ve kimyasal saldırı (yakıt/yağ şişmesi)JGX-0956D-104A, tüm metal yapısı sayesinde üç arıza modunu da ortadan kaldırır.Planlı izoleatör değişikliğinin ortadan kaldırılması, ve donanımın tüm hizmet ömrü boyunca tutarlı titreşim koruması. donanım platformunuz için özel bir yaşam döngüsü maliyet analizi için mühendislik ekibimize başvurun.
