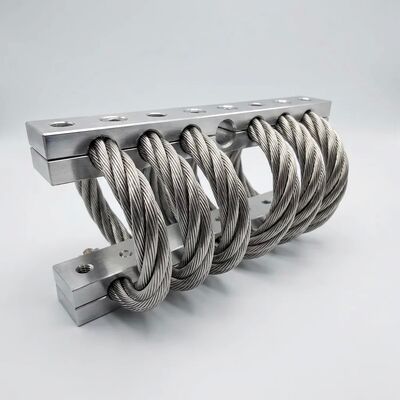

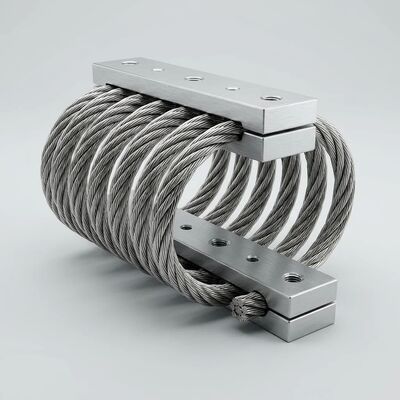

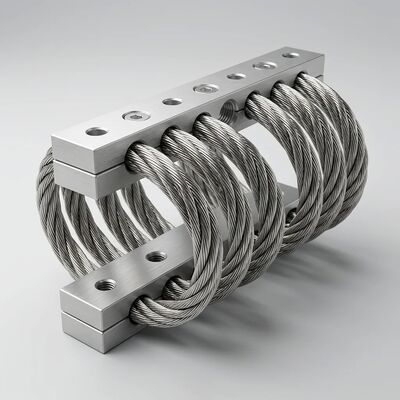

JGX-0956D-104A Endüstriyel Makineler için Premium Tel Halat Titreşim İzolatörü Rezonans Gürültü Kontrolü

JGX-0956D-104A Tel Halat Titreşim İzolatörü - Malzeme Mühendisliği ve Akustik Performans

JGX-0956D-104A, endüstriyel makineler için olağanüstü rezonans kontrolü ve gürültü azaltma sağlamak üzere birinci sınıf metalurjiyi gelişmiş titreşim fiziğiyle birleştirir. Özünde, 10,4 mm çapında 304 paslanmaz çelik tel halat (düzenli sağa doğru döşenerek 7*19 şerit konfigürasyonunda inşa edilmiştir) 10 sürekli ilmek boyunca helisel olarak sarılır ve 25-30μm sert anodize yüzeylere sahip iki 6061-T6 alüminyum alaşımlı blok arasına sıkıştırılır.

Malzeme Metalurjisi ve Kalite Zinciri

Tel Halat Metalurjisi:7*19 yapı (her biri 19 ayrı tel içeren 7 şerit), esneklik ve yorulma ömrü arasında optimum denge sağlar. Her bir tel, UNS S30400 östenitik paslanmaz çelikten minimum 1570 MPa çekme dayanımına kadar soğuk çekilmiştir. Bükümden sonra uygulanan çinko fosfatlama işlemi, iki amaca hizmet eden bir mikrokristalin fosfat kaplama oluşturur: Tutarlı Coulomb sönümleme davranışı için iplikler arası sürtünme katsayısını azaltmak ve 304 paslanmaz alt tabakanın doğal pasifliğini tamamlayan fedakar bir korozyon bariyeri sağlamak.

Alüminyum Blok Mühendisliği:6061-T6 sıkıştırma blokları (her biri yaklaşık 12 mm kalınlıkta olup, toplam ~40 mm profil yüksekliğine katkıda bulunur), T6 temper koşulunu elde etmek için 530°C'de çözelti ısıl işlemine tabi tutulur, ardından suyla söndürme ve 175°C'de 8 saat boyunca yapay yaşlandırma yapılır. MIL-A-8625 Tip III'e göre müteakip sert anotlama, yüzey sertliği 400 HV'yi aşan (sertleştirilmiş takım çeliğiyle karşılaştırılabilir) 25-30μm'lik bir oksit tabakası üretir ve hem elektriksel izolasyon (dielektrik mukavemeti >800V) hem de ASTM B117'ye göre nötr tuz spreyinde 1000 saati aşan korozyon direnci sağlar.

Tam İzlenebilirlik:Her JGX-0956D-104A, bitmiş izolatörü hammadde değirmeni sertifikalarına bağlayan parti düzeyinde izlenebilirlik taşır. Kimyasal bileşim analizi (ASTM A240'a göre C, Mn, P, S, Si, Cr, Ni), mekanik özellik doğrulaması (akma dayanımı, çekme dayanımı, uzama) ve tanecikler arası korozyon testi (ASTM A262 Uygulama E) belgelenmiştir ve talep üzerine sağlanır.

Akustik ve Rezonans Performansı

Kontrolsüz makine titreşimi, hem yapısal yorgunluk hem de hava kaynaklı gürültü olarak kendini gösterir; JGX-0956D-104A'nın doğrusal olmayan sertliği ve histerezis sönümleme özellikleri aracılığıyla aynı anda ele aldığı iki sorun:

• İletilebilirlik Kontrolü:Sistemin doğal frekansının √2 * üzerindeki uyarılma frekanslarında (tipik kurulumlar için yaklaşık 20 Hz), titreşim geçirilebilirliği birliğin altına düşer ve çalışma hızlarında >%90 izolasyon elde edilir. Doğrusal olmayan sertleştirme davranışı, ekipmanın çalıştırılması ve yavaşlaması sırasında uyarım rezonansa yaklaşsa bile genlik artışını önler.
• Rezonans Amplifikasyon Bastırma:Sönümsüz yaylı montajlar için 10-50*'ye karşılık rezonansta ≤ 2,8 Q faktörü ile JGX-0956D-104A, ayarlanmış kütle sönümleyicileri veya aktif kontrol sistemleri gerektirmeden, iletilen tepe kuvvetini yapısal hasar eşiklerinin çok altına sınırlar.
• Yapı Kaynaklı Gürültü Azaltma:Tel halat-montaj bloğu arayüzündeki mekanik empedans süreksizliği, titreşim enerjisini bina yapılarına ulaşmadan önce yansıtır ve dağıtır. Saha ölçümleri, algılanan akustik konfor için en kritik olan 100-2000 Hz oktav bantlarında yapı kaynaklı gürültü iletiminde 15-25 dB azalma olduğunu göstermektedir.
• Geniş Bant Etkinliği:Performansı sıcaklığa ve frekansa bağlı olan viskoelastik damperlerin aksine, tel halat izolatörünün Coulomb (kuru sürtünme) sönümleme mekanizması, tam -75°C ila +300°C çalışma zarfı boyunca 5 Hz'den 500 Hz'ye kadar tutarlı enerji dağılımını korur.

Tam Teknik Özellikler

Endüstriyel Uygulama Alanları

• Kompresör İstasyonları:Düşük frekanslı titreşim ve harmonik uyarımın yüksek sönümlü izolasyon gerektirdiği doğal gaz işleme, soğutma tesisleri ve pnömatik sistemlerde pistonlu ve vidalı kompresör izolasyonu
• Hassas Metroloji:Bina kaynaklı titreşimden mikron altı izolasyon gerektiren koordinat ölçüm makineleri (CMM), optik karşılaştırıcılar ve lazer interferometri tezgahları
• Ağır HVAC Ekipmanları:Yapı kaynaklı gürültünün işgal edilen katlara iletiminin en aza indirilmesi gereken ticari yüksek binalarda santrifüj soğutucu izolasyonu
• Endüstriyel Motor-Jeneratör Setleri:İnvertör kaynaklı yüksek frekanslı harmonik akımların motor çerçevesinde mekanik rezonansları tetiklediği değişken frekanslı sürücü (VFD) motor izolasyonu
• Test ve Kalibrasyon Laboratuvarları:Titreşime duyarlı analitik teraziler, mikroskop çalışma istasyonları ve çevresel test odası izolasyonu

Ayrıntılı akustik performans eğrileri, malzeme sertifikaları veya uygulamaya özel izolasyon sistemi tasarımı için lütfen mühendislik ekibimizle iletişime geçin. Özel ekipman konfigürasyonunuz için ücretsiz doğal frekans doğrulaması ve yük dağılımı analizi sağlıyoruz.
