JGX-0958D-138A Tamamen Metal Halat Titreşim İzolatörü

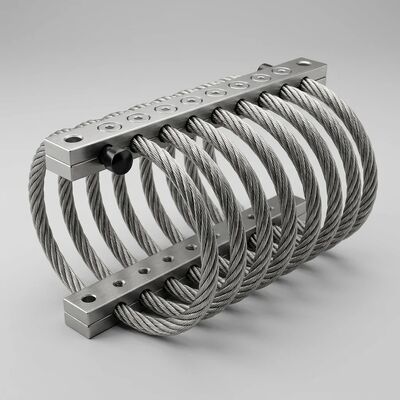

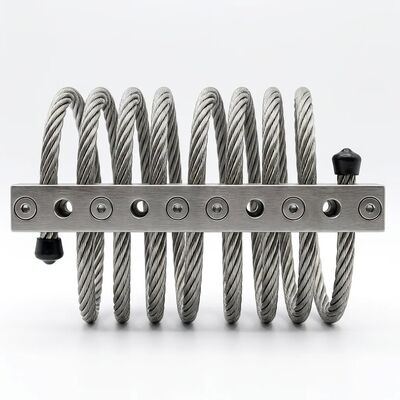

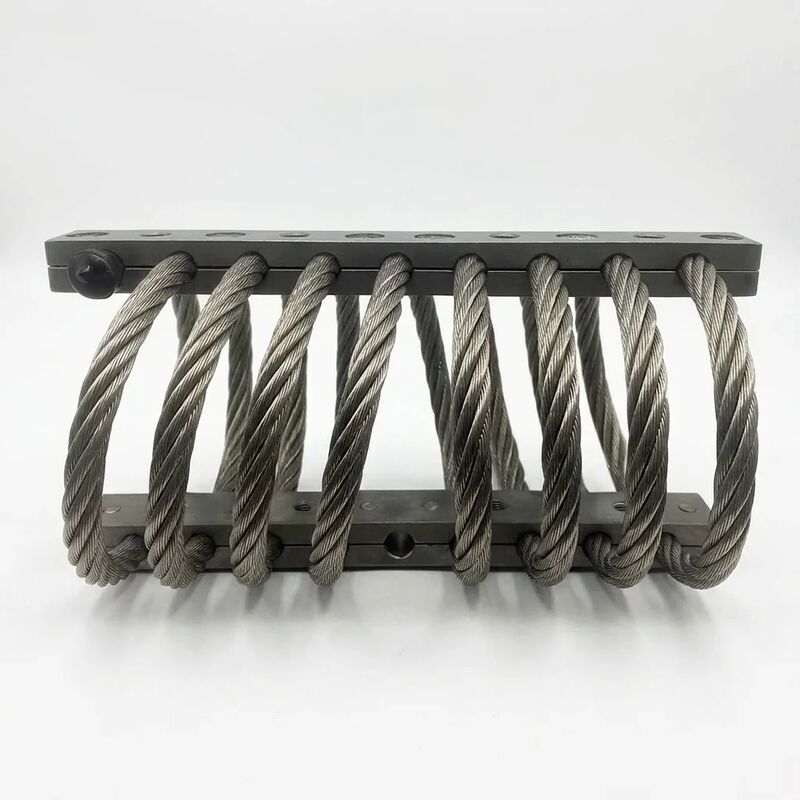

JGX-0958D-138A, dünyanın en zorlu endüstriyel ortamlarında güvenilir şok ve titreşim koruması sağlamak üzere tasarlanmış, ağır hizmet tipi tamamen metal tel halat titreşim yalıtıcısıdır. Hassas biçimde şekillendirilmiş 8 bobine sarılmış ve yüksek mukavemetli alüminyum alaşımlı sıkıştırma çubuklarıyla sabitlenmiş 9,5 mm çapında paslanmaz çelik tel halat içeren bu izolatör, oldukça kompakt bir ayak izini korurken montaj başına maksimum 138 kg'lık statik yükü destekler.

Tamamen Metal Yapı Neden Önemlidir?

Zamanla bozulan geleneksel kauçuk veya elastomerik montajların aksine JGX-0958D-138A sıfır organik malzeme içerir. Örgülü tel halat helezonundan tespit çubuklarına kadar her bileşen metaldir. Bu şu anlama gelir:

• Sıfır Sürünme veya Yaşlanma:Yıllarca süren sürekli çalışma sonucunda malzeme yorulması, sıkıştırma ayarı ve sertleşme olmaz. İzolatör birinci gün ve onbininci günde aynı performansı gösterir.
• Aşırı Sıcaklık Toleransı:Sönümleme özelliklerinde herhangi bir değişiklik olmadan -70°C ile +260°C arasında çalışır. Arktik kurulumlar, motor bölmeleri, dökümhane ekipmanları ve çöl güneş enerjisi alanları için uygundur.
• Kimyasal Bağışıklık:Hidrolik sıvılardan, yakıtlardan, yağlayıcılardan, ozondan, UV radyasyonundan, tuz spreyinden ve kauçuk bazlı montaj parçalarını hızla bozan endüstriyel temizlik maddelerinden etkilenmez.
• Radyasyon ve Vakum Uyumlu:Tamamen metal yapı, polimerlerin gaz çıkardığı veya kırılgan hale geldiği ortamlara dayanıklıdır, bu da onu vakum odaları ve yüksek rakımlı uygulamalar için uygun hale getirir.

Kompakt Formda Yüksek Statik Yük Kapasitesi

Tek bir kompakt üniteden montaj başına 138 kg statik yük oranıyla JGX-0958D-138A, olağanüstü yük-boyut oranı sunar. Bu, mühendislerin kurulum başına daha az izolatör belirlemesine olanak tanıyarak sistem karmaşıklığını, ağırlığını ve maliyetini azaltır. 8 bobinli geometri, sıkıştırma, çekme ve kesme yüklerini tel halatlar boyunca eşit şekilde dağıtarak çok eksenli yükleme koşullarında tutarlı performans sağlar.

70 kg'a kadar dinamik yükler, çok damarlı tel halatın doğasında bulunan sürtünme bazlı enerji dağıtım mekanizması aracılığıyla etkili bir şekilde sönümlenir: izolatör yön değiştirdikçe, bireysel halatlar birbirine sürtünür ve herhangi bir sıvı, gaz veya harici güç kaynağı gerektirmeden kinetik titreşim enerjisini ihmal edilebilir ısıya dönüştürür.

Zorlu Çalışma Koşulları için Tasarlandı

Montaj Çubuğu Yapılandırma Seçenekleri

JGX-0958D-138A, farklı uygulama gereksinimlerine uyacak iki montaj çubuğu malzemesiyle mevcuttur:

• Paslanmaz Çelik Çubuklar:Maksimum korozyon direnci ve mukavemeti. Açık deniz platformları, deniz araçları, kimyasal işleme tesisleri ve uzun süreli hava koşullarına maruz kalan dış mekan kurulumları için önerilir.
• Alüminyum Alaşımlı Çubuklar (6061-T6):Mükemmel güç/ağırlık oranına sahip hafif alternatif. Genel endüstriyel kullanıma yönelik beyaz eloksallı veya yüksek aşınmalı ortamlarda gelişmiş yüzey sertliği ve aşınma direnci için sert eloksallı olarak mevcuttur.

Tipik Endüstriyel Uygulamalar

JGX-0958D-138A, ekipman güvenilirliğinin operasyonel çalışma süresini doğrudan etkilediği ağır endüstriyel ortamlarda üstün performans gösterir:

• HVAC ve Kompresör Sistemleri:Titreşim iletimini ve yapısal yorgunluğu önlemek için büyük santrifüj soğutucuları, pistonlu kompresörleri ve klima santrallerini bina yapılarından izole edin.
• Güç Üretim Ekipmanları:Jeneratör setlerini, türbin yardımcı sistemlerini ve şalt dolaplarını kendiliğinden oluşan titreşimden ve harici sismik olaylardan koruyun.
• Ağır Makineler ve Presler:Damgalama preslerinden, enjeksiyon kalıplama makinelerinden ve CNC işleme merkezlerinden fabrika zeminlerine ve bitişik hassas ekipmanlara iletilen kuvvetleri azaltın.
• Madencilik ve Taşocakçılığı Ekipmanları:Titreşimli elekler, kırıcılar ve konveyör tahrik sistemleri üzerindeki aşındırıcı toza, neme ve sürekli şok yüklemeye karşı dayanıklıdır.
• Demiryolu ve Ulaşım:Hat kenarındaki sinyal kabinlerini, yerleşik elektronik muhafazalarını ve zemin altı ekipmanlarını raydan kaynaklanan titreşim ve darbelerden yalıtın.
• Açık Deniz ve Deniz Sistemleri:Ticari gemilerdeki ve açık deniz platformlarındaki navigasyon elektroniklerini, iletişim raflarını ve mekanik sistemleri dalga kaynaklı hareket ve motor titreşiminden koruyun.
• Endüstriyel Pompa İstasyonları:Su arıtma, petrol ve gaz boru hatları ve kimyasal transfer uygulamalarında büyük santrifüj ve pistonlu pompalardan kaynaklanan titreşimi azaltın.

Elastomerik Bağlantılara Göre Performans Avantajları

• Öngörülebilir Bozunma Olmayan Ömür:Kauçuk takozlar, periyodik değiştirme gerektiren kademeli bir yumuşama-sonra-sertleşme bozulma eğrisini takip ederken, JGX-0958D-138A, tutarlı sertliği ve sönümleme katsayılarını süresiz olarak korur.
• Çevresel Sızdırmazlık Gerekmez:Sızıntı riski taşıyan sıvı dolu damperlerin veya UV ve kimyasallara karşı koruyucu botlar gerektiren elastomerlerin aksine, tamamen metal tasarım doğası gereği çevresel saldırılara karşı dayanıklıdır.
• Geniş Frekans Aralığı Etkinliği:Tel halatın doğrusal olmayan sertlik özellikleri, yüksek frekanslı yapıdan kaynaklanan gürültünün azaltılması da dahil olmak üzere, doğrusal elastik montajlara kıyasla daha geniş bir frekans spektrumunda etkili izolasyon sağlar.
• Yangına Dayanıklılık:Tamamen metal yapı, kapalı makine alanları ve tünel uygulamaları için kritik bir güvenlik hususu olan yanan lastik takozlardan kaynaklanan yangın yükünü ve zehirli dumanı ortadan kaldırır.

Hızlı Prototipleme ve Özelleştirme

Farklı yük değerlerine, bobin sayılarına veya montaj deliği modellerine sahip bir modele mi ihtiyacınız var? Şirket içi mühendislik ekibimiz, JGX-0958 serisinin tasarımını sizin spesifikasyonlarınıza tam uyacak şekilde değiştirebilir. Hızlı prototip oluşturma yetenekleri sayesinde, özel konfigürasyonlar 2-3 hafta içinde örneklenebilir ve doğrulama titizliğinden ödün vermeden hızlı proje geri dönüşüne olanak sağlar.

Kalite Güvencesi

Her JGX-0958D-138A ünitesi, sevkıyattan önce %100 boyutsal incelemeye ve numune parti dinamik testine tabi tutulur. Üretim, ham tel halat makarasından bitmiş izolatöre kadar tam malzeme izlenebilirliği ile ISO 9001:2015 sertifikalı kalite yönetim sistemleri altında gerçekleştirilmektedir.

Titreşim yalıtımı gereksinimlerinizi tartışmak için bugün uygulama mühendisliği ekibimizle iletişime geçin veya özel yükleme konfigürasyonunuz için yük-sapma eğrilerini içeren teknik veri sayfası talep edin.
