JGX-0958D-138A Tel ip titreşim izolatörü Yüksek korozyon direnci hassasiyetli ekipman UAV Gimbal

JGX-0958D-138A Hızlı ekipman ve UAV Gimballeri için korozyona dayanıklı tel halat titreşim izolatörü

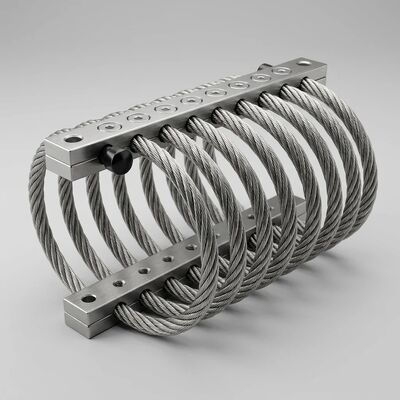

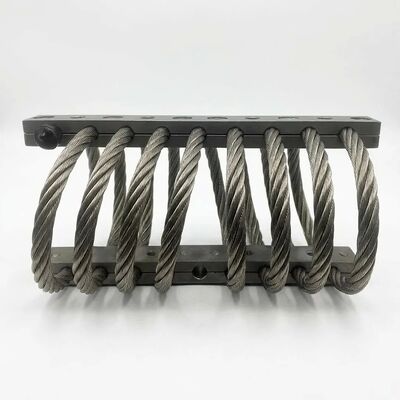

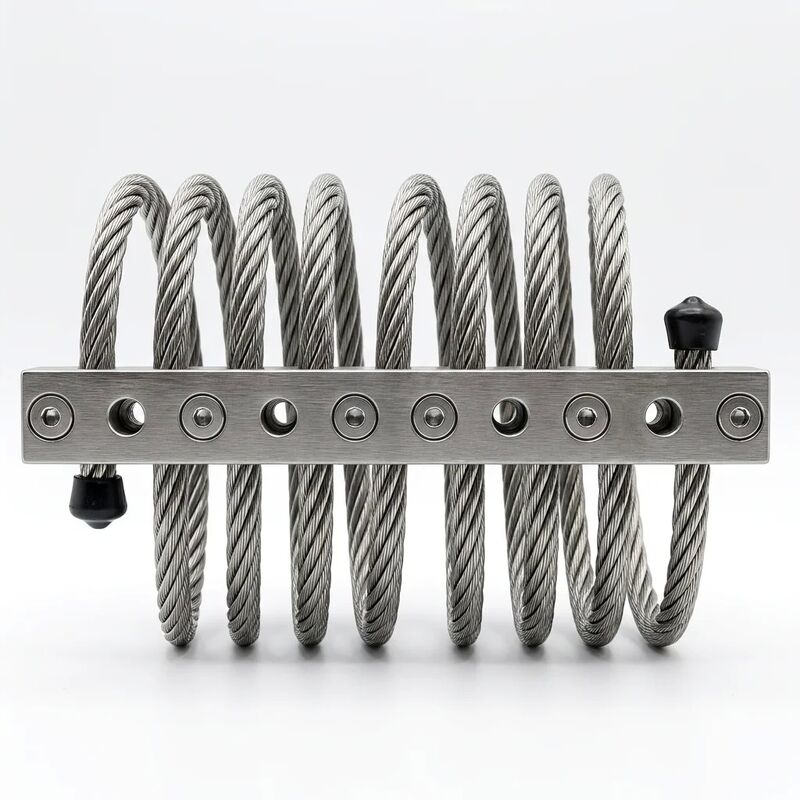

JGX-0958D-138A, korozyon direnci, uzun süreli istikrar ve hassas titreşim kontrolünün pazarlık edilemeyeceği uygulamalar için özel olarak inşa edilmiş bir birinci sınıf tel ip titreşim izolatörüdür.9 ile inşa edilmiş.5 mm çaplı deniz sınıfı 316L paslanmaz çelik tel, 8 sarmal konfigürasyonunda ve 138 kg maksimum statik yük için tasarlanmıştır.Bu izolatör, tuzlu kıyı atmosferlerinde bile on yıllar boyunca bakımsız hizmet vermektedir., yüksek nemli tropikal ortamlar ve kimyasal olarak agresif endüstriyel ortamlar.

Korrozyona ve Yaşlanmaya Daha İyi Direnir

JGX-0958D-138A'nın uzun ömürlü olmasının temelinde, uzlaşmaz malzeme seçimi ve yüzey işlemi vardır:

• 316L Denizci sınıfı paslanmaz çelik tel ipi:316 paslanmaz çelik düşük karbonlu varyant, kaynak veya yüksek sıcaklıkta maruz kalma sonrasında granüler arası korozyona daha fazla direnç sağlar. The molybdenum content (2-3%) delivers outstanding pitting and crevice corrosion resistance in chloride-rich environments—a critical advantage over standard 304 stainless steel in coastal and offshore applications.
• Elektropolit yüzey finişi:Her tel ip montajı, yüzey kusurlarını, mikro çürükleri ve mikroskobik düzeyde gömülü kirletici maddeleri ortadan kaldıran bir elektrokimyasal işlem olan elektropolizme maruz kalır.Sonuçta ayna gibi pürüzsüz yüzey korozyon başlangıç noktalarını en aza indirir ve parçacıkların yakalanmasını azaltır, ASTM B117 testine göre 1000+ saatlik tuz püskürtüme dayanıklılık elde eder.
• Sıfır polimer bozulması:Lastik, elastomer ya da plastik bileşenler olmadığından, zamanla çatlayacak, sertleşecek, şişecek ya da delaminata girecek bir şey yoktur.İzolatörün amortizasyon performansı tüm kullanım ömrü boyunca sabit kalır, geleneksel montajların gerektirdiği periyodik değiştirme döngülerini ortadan kaldırır.
• Galvanik korozyon azaltma:Alüminyum alaşımlı montaj çubukları belirtildiğinde, özel bir yalıtım bariyeri paslanmaz çelik ile alüminyumun doğrudan temasını engeller.elektrolitler (yağmur suyu) varlığında farklı metaller arasındaki galvanik korozyon riskini ortadan kaldırmak, deniz spreyi, temizlik çözeltisi).

Kesinlik Ekipmanı için tasarlanmıştır

Hassas aletler, kendi eserlerini getirmeyen titreşim izolasyonu gerektirir.JGX-0958D-138A'nın doğrusal olmayan sertlik eğrisi ve sürtünmeye dayalı amortizasyon mekanizması hassas yükler için belirgin avantajlar sağlar:

• Düşük genişlik duyarlılığı:Döşeli tel ipi yapısı, milimetre altındaki yer değiştirme genişliklerinde bile etkili bir izolasyon sağlar. Optik hizalanmayı korur, lazer ışını yollarını,ve mikro titreşim bozukluklarından interferometrik ölçümler.
• Çığlık çıkartmadan geniş bant sönükleme:Tasarım dışı frekanslarda titreşimleri güçlendiren ayarlanmış kütle amortisörlerinin aksine,JGX-0958D-138A'nın sürtünme amortizasyonu, ikincil rezonans zirvelerini getirmeden geniş bir frekans spektrumunda (tipik olarak 10 Hz'den 2000+ Hz'ye kadar) enerjiyi dağıtır.
• Manyetik İmza Yok:Tamamen austenit 316L paslanmaz çelik yapısı, kızartılmış durumda manyetik değildir ve elektron mikroskopları gibi manyetik olarak hassas aletlerle sıfır müdahale sağlar.MRI yardımcı ekipmanları, ve hassas manyetik alan sensörleri.
• Minimum Çıkış Gazı:Tüm metal, yağsız tasarım uçucu organik bileşik (VOC) emisyonlarını ortadan kaldırır, izolatörü temiz oda ortamları, vakum sistemleri,ve kirliliğin kontrolü kritik olan optik cihaz kabukları.

UAV Gimbal Stabilizasyonu için optimize edilmiş

Havadan görüntüleme platformları benzersiz titreşim yalıtım zorlukları sunuyor:İzolatör, gimbal kontrol yetkisini koruyacak kadar sert kalırken yüksek frekanslı motor ve pervane titreşimlerini hafifletmelidir.JGX-0958D-138A bunu şöyle açıklıyor:

• Doğrusal olmayan ilerleyen sertlik:Normal gimbal işleyişi altında (küçük sapmalar), tel ipi, yüksek frekanslı titreşimleri etkili bir şekilde koparan yumuşak bir başlangıç yay hızı sağlar.Agresif uçuş manevraları veya iniş çarpışmaları sırasında (büyük eğilişler), gimbal yürüyüşünü sınırlamak ve yapısal teması önlemek için sertlik giderek artar.
• Tek bir birimdeki çok eksenli yalıtım:Tek bir JGX-0958D-138A montajı, sıkıştırma, gerilim ve kesme / yuvarlama yönlerinde eşzamanlı izolasyon sağlar.Bu, her bir eksen için ayrı izolatörler gerektiren sistemlere kıyasla gimbal montaj koltuğu tasarımını basitleştirir.
• Sıcaklık-Durumlu Performans:UAV operasyonları çöl ısılarından yüksek irtifada soğuklara kadar çevreyi kapsar.Elastomer destekler düşük sıcaklıklarda 300-500% sertleşebilir., gimbal görüntü stabilizasyonu kalitesini ciddi şekilde düşürüyor.
• Hafif birleştirme:Alüminyum alaşım 6061-T6 montaj çubukları ile yapılandırıldığında, izolatörün ağırlığı yük kapasitesini feda etmeden en aza indirilir, UAV operatörlerinin kameralar, sensörler için yararlı yük tahsisini en üst düzeye çıkarmasına yardımcı olur,ve piller.

Teknik özellikler

Önerilen Uygulamalar

• Havadan görüntüleme ve drone gimballeri:Sinema kameralarını, termal görüntüleme yüklerini, LiDAR tarayıcılarını ve çok rotorlu ve sabit kanatlı UAV platformlarında çok spektral sensörleri dengele.Korozyona dayanıklı yapı, sahil araştırma operasyonlarına ve tropikal dağıtım koşullarına dayanır.
• Optik ve lazer sistemleri:Lazer interferometrelerini, optik bankaları, teleskop montajlarını ve spektroskopi ekipmanlarını bina titreşiminden, HVAC kaynaklı gürültüden,Laboratuvar ve gözlem ortamlarında ayaklanma ve ayaklanma bozuklukları.
• Yarım iletken üretim ekipmanları:Wafer denetim istasyonlarını, litografi hizalama sistemlerini ve nano ölçekli konumlandırma hatalarına neden olabilecek çevresel titreşimlerden korumak.
• Tıbbi teşhis aletleri:Hassas görüntüleme ekipmanları için sabit montaj sağlamak, CT tarayıcı portalı bileşenleri, ultrason dönüştürücü konumlandırma sistemleri dahil,ve laboratuvar analiz cihazları, titreşim ölçüm doğruluğunu tehlikeye atabilir.
• Deniz Elektronik ve Navigasyon:Ticari gemilerdeki GPS/INS navigasyon ünitelerini, sonar işleme raflarını, uydu iletişim terminallerini ve köprü elektroniklerini motordan kaynaklanan titreşim ve dalga çarpma etkilerinden koruyun.
• Kıyı ve denizaşırı izleme istasyonları:Sismik sensörleri, hava durumu radar ekipmanlarını ve geleneksel montajların aylar içinde korozyona uğradığı tuzlu kıyı atmosferlerinde çevre izleme cihazlarını koruyun.
• Gıda ve Farmasötik İşleme:Tüm metal, yarıksız elektropoliş yüzey, sıkı hijyenik gereksinimleri karşılıyor.veya kaplamalar üretim ortamlarını kirletebilir, dolgu makineleri ve tablet baskı yalıtımı.

Uzun vadeli değer önerisi

316L elektrikle cilalanmış bir tel ip izolatörünün başlangıç satın alma maliyeti, geleneksel elastomer montajını aştığı halde,Toplam mülkiyet maliyeti hesaplaması, faktörlendirme sırasında tamamen metal çözümü güçlü bir şekilde tercih eder.:

• Yıkılmış Değiştirme Maliyetleri:Planlı montaj değişim aralığı yok. JGX-0958D-138A bir uyum ve unutma bileşenidir.
• Kısaltılmış Dinlenme Zamanı:Cihazlar, montaj denetimi ve değiştirilmesi için kapanmadan çalışmaya devam eder, bu da sürekli işlem endüstrileri ve uzaktan insansız tesisler için kritiktir.
• Sigorta ve Uyum Hakları:Tamamen metal yangına dayanıklı yapı, özellikle kapalı makine odalarında tesis yangın güvenliği değerlendirmelerine ve sigorta prim hesaplamalarına olumlu katkıda bulunabilir.
• Sürekli ürün kalitesi:Istikrarlı ekipman montajı, yıllarca üretilen tutarlı üretim toleranslarına, daha az reddedilmeye ve öngörülebilir metroloji sonuçlarına yol açar.

Özelleştirme ve Mühendislik Desteği

Uygulama mühendisliği ekibimiz JGX-0958 serisini özel ihtiyaçlarınıza göre uyarlayabilir.standart olmayan montaj deliği desenleri, entegre limit durakları ve aşırı kimyasal ortamlar için özel yüzey işlemleri.

48 saat içinde özel bir öneride bulunmak için ekipman ağırlığınızı, montaj ayak izinizi, titreşim frekansı spektrumunuzu ve çevresel koşullarınızı ekleyin.
