JGX-1276D-233B Tel ip titreşim izolatörü Sonsuz hizmet ömrü Yaşlanma yok Çatlaklama malzeme bozulması 233kg

JGX-1276D-233B Tel Halat Titreşim İzolatörü: Neredeyse Sonsuz Hizmet Ömrü, Sıfır Malzeme Bozulması

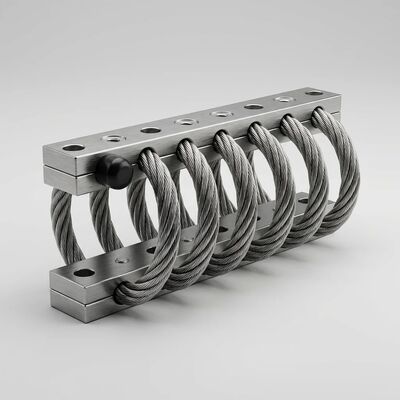

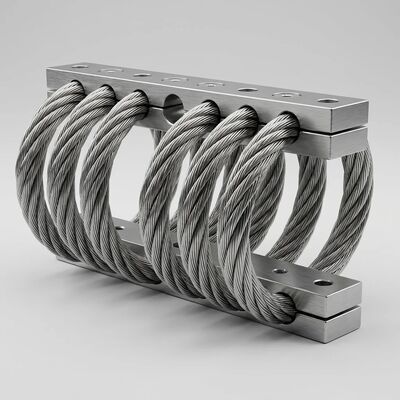

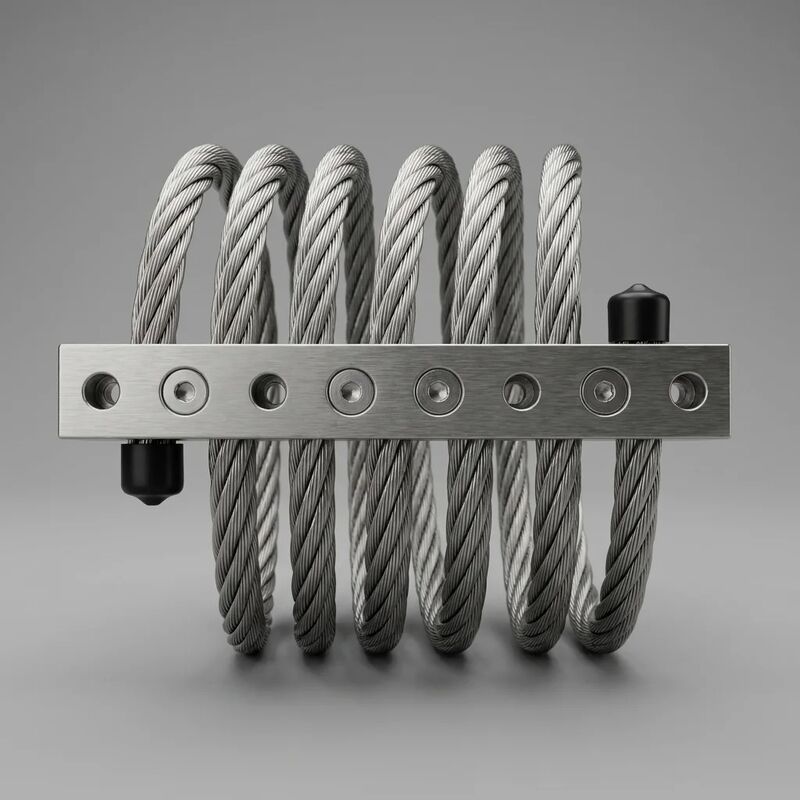

JGX-1276D-233B, tamamen metal titreşim izolasyonu felsefesinin nihai ifadesini temsil eder: kurulduğu gün ve otuz yıl sonra aynı performansı gösterecek şekilde tasarlanmış bir montaj çözümü; yaşlanma, çatlama, kayma ve herhangi bir bozulma olmadan. 6 hassas bobin halinde şekillendirilmiş ve 233 kg maksimum statik yüke sahip 12,7 mm çapında elektro-parlatılmış 316L paslanmaz çelik tel halat etrafında inşa edilen bu izolatör, geleneksel titreşim montajlarının en büyük zayıflığını ortadan kaldırır: zaman içinde malzeme arızasının kaçınılmazlığı.

Geleneksel Titreşim Takozlarındaki Temel Sorun

Organik malzemeler (kauçuk, neopren, poliüretan, silikon veya herhangi bir elastomer) içeren her titreşim montajı öngörülebilir bir bozulma yaşam döngüsünü takip eder:

• Aşama 1 (0-2 yaş):Montaj tasarlandığı gibi çalışır. Ancak çevresel faktörlerin saldırısı çoktan başladı: UV radyasyonu yüzeydeki polimer zincirlerini koparıyor; ozon kauçuk omurgasındaki doymamış bağlara saldırır; plastikleştiriciler yüzeye doğru yavaşça göç etmeye başlar.
• Aşama 2 (2-5 yıl):Ölçülebilir değişiklikler ortaya çıkıyor. Plastikleştiriciler buharlaştıkça ve çapraz bağlanma yoğunluğu arttıkça elastomer sertleşir. Yüzeyde mikro çatlaklar oluşur ve nem ve kimyasalların malzemenin daha derinlerine nüfuz etmesi için yollar sağlanır. Sönümleme özellikleri tasarım spesifikasyonlarından sapmaktadır.
• Aşama 3 (5-10 yıl):Gözle görülür bir bozulma var. Çatlaklar yüzeyden yük taşıyan çekirdeğe doğru yayılır. Montajın sertliği orijinal değerinden %30-50 oranında değişmiş olabilir. Dinamik performans artık kurulumda belirtilenden önemli ölçüde farklı. Değiştirme gerekli hale gelir; ekipmanın kapatılması, işçilik ve elden çıkarma maliyetleri gerekir.

JGX-1276D-233B üç fazın tümünü ortadan kaldırır. Sıfır organik malzeme ile eskiyecek, çatlayacak hiçbir şey yok ve başlatılacak bir bozunma mekanizması yok.

JGX-1276D-233B Neden Sonsuz Hizmet Ömrüne Ulaşıyor?

• %100 İnorganik Yapı:Yük taşıma elemanı çok telli 316L paslanmaz çelik tel halattır. Sıkıştırma mekanizması paslanmaz çelik veya alüminyum alaşımlı tespit çubuklarını kullanır. Hiçbir polimer, yapıştırıcı, bozunabilecek kaplama ve göçebilecek dolgu maddesi yoktur. İzolatör, kelimenin tam anlamıyla tamamen metalik bir yapıdır.
• Aşınmadan Sürtünme Sönümlemesi:Sönümleme mekanizması, tel halatın içindeki halatlar arası Coulomb sürtünmesine dayanır. Sızdırmazlık aşınmasına ve sıvı bozulmasına maruz kalan hidrolik damperlerin veya moleküler seviyede yorulma yaşayan viskoelastik damperlerin aksine, tel halat sürtünme sönümlemesinde sarf malzemesi yoktur. Teller, ilk çalıştırma sırasında birbirlerini hafifçe cilalar ve daha sonra süresiz olarak devam eden kararlı durum koşulunda stabilize olur.
• Elektro-parlatma Yoluyla Korozyon Bariyeri:316L tel halat, yüzey düzensizliklerini mikroskobik düzeyde ortadan kaldıran, gömülü kirletici maddeleri ortadan kaldıran ve kromla zenginleştirilmiş pasif bir katman oluşturan elektrokimyasal bir işlem olan elektro-parlatma işlemine tabi tutulur. Ortaya çıkan yüzey, klorür açısından zengin ortamlarda bile korozyon başlangıcına direnç göstererek ASTM B117'ye göre 1000 saatten fazla tuz püskürtme direncine ulaşır.
• Sürekli Yük Altında Sürünme Yok:Sürünme (sabit stres altında kademeli kalıcı deformasyon) polimerlere ve düşük erime noktalı metallere özgü bir arıza modudur. Oda sıcaklığında paslanmaz çelik tel halat, 0,2'nin altındaki homolog bir sıcaklıkta (T/T_melt) çalışır; bu, sürünmenin metalurjik olarak imkansız olduğu bir rejimdir. İzolatör, yükün ne kadar süreyle uygulandığına bakılmaksızın tam geometrisini korur.
• Yük Aralığında Yorulma Limiti Sorunu Yok:Tüm metallerin bir yorulma sınırı olsa da JGX-1276D-233B, 316L paslanmaz çeliğin dayanıklılık sınırının çok altında çalışır. Normal titreşim genlikleri altında, tek tek tel şeritlerin maruz kaldığı döngüsel gerilim, malzemenin yorulma eşiğinin çok altındadır; bu da yorulma çatlağının başlamasının, yalıtkanın tasarım ömrü içinde inandırıcı bir arıza modu olmadığı anlamına gelir.

Teknik Özellikler

Montaj Çubukları: Yapılandırma Kılavuzu

Tel halat helezonunu ekipmanınıza kelepçeleyen tespit çubukları, her biri farklı avantajlara sahip iki malzemeden mevcuttur:

Malzeme Seçimi:

• Paslanmaz Çelik Tutma Çubukları:Korozyona karşı dayanıklılık ve sıkma kuvveti stabilitesinde son noktayı sağlayın. İzolatörün tamamı (tel halat ve çubuklar) paslanmaz çelik olduğunda, düzenek galvanik korozyona karşı tamamen dayanıklıdır ve on yıllar boyunca aynı sıkma kuvvetini sağlar. Bu, denizcilik, açık deniz, kimyasal işleme ve dış mekan kurulumları için önerilen konfigürasyondur.
• Alüminyum Alaşımlı 6061-T6 Tutma Çubukları:Nominal yük için yeterli gücü korurken, paslanmaz çelik çubuklara kıyasla izolatör ağırlığını yaklaşık %40 azaltın. Bu seçenek hava platformları, mobil ekipmanlar ve taşınabilir sistemler gibi ağırlığın kritik olduğu uygulamalarda tercih edilmektedir.

Alüminyum Çubuklar için Yüzey İşlem:

• Beyaz Eloksal:Temiz metalik görünümü korurken yüzey sertliğini çıplak alüminyumun ötesinde artıran standart işlem. Kapalı endüstriyel ortamlar, makine odaları ve korumalı kurulumlar için uygundur.
• Sert Eloksal:Üstün aşınma direncine ve daha koyu gri görünüme sahip, önemli ölçüde daha kalın bir oksit tabakası oluşturur. Aşındırıcı ortamlardaki (madencilik operasyonları, çimento fabrikaları, taş ocakları) veya rutin ekipman servisi sırasında izolatörlerin tesadüfi mekanik temasa maruz kalabileceği kurulumlar için önerilir.

WNRLN Halat İzolatörlerinin Temel Özellikleri

• Tüm hizmet ömrü boyunca kesinlikle akma, eskime veya malzeme yorgunluğu yaşanmaz
• Tamamen metalik sürtünmeyle elde edilen yüksek iç sönümleme katsayısı; sıvı, gaz veya viskoelastik malzeme yok
• -70°C ila +260°C arası aşırı sıcaklık aralığında tutarlı performans
• Çoklu montaj ve yönlendirme seçenekleriyle esnek montaj konfigürasyonları
• Özel boyutlar, yük değerleri ve montaj modelleri için hızlı prototip oluşturma geri dönüşü
• Onlarca yıllık sürekli hizmet için tasarlanmış sağlam, tamamen metal yapı
• Sıkıştırma, çekme ve kesme/yuvarlanma durumlarında eş zamanlı şok ve titreşim zayıflaması
• Kimyasal maddelere, tuzlu suya, ozona, ultraviyole radyasyona ve endüstriyel temizleme bileşiklerine karşı tam bağışıklık

Hizmet Ömrünün Toplam Maliyeti Belirlediği Uygulamalar

JGX-1276D-233B'nin sonsuz hizmet ömrü, erişimin zor olduğu, kesinti süresinin pahalı olduğu veya değiştirme lojistiğinin engelleyici olduğu uygulamalarda orantısız değer yaratır:

• Uzaktan ve İnsansız Kurulumlar:Dağ zirvelerindeki telekomünikasyon aktarma istasyonları, açık deniz platform ekipman odaları, çöl güneş çiftliği invertörleri ve Arktik araştırma istasyonu jeneratörlerinin hepsi ortak bir sorunu paylaşıyor: Arızalı bir titreşim montaj parçasını değiştirmek için bir teknisyen göndermek, montajın kendisinden çok daha fazla maliyete neden oluyor. JGX-1276D-233B'nin tak ve unut yapısı, bu müdahale maliyetlerini tamamen ortadan kaldırır.
• Sürekli Proses Endüstrileri:Kimya tesislerinde, petrol rafinerilerinde, çimento fırınlarında ve çelik fabrikalarında, arızalı ekipman montajlarının değiştirilmesi için plansız bir kapatma, üretim kaybı olarak günde yüzbinlerce dolara mal olabilir. Hiçbir zaman değiştirilmesi gerekmeyen montaj parçalarının takılması, yinelenen operasyonel riski tek seferlik bir sermaye kararına dönüştürür.
• Gömülü ve Erişilemez Ekipmanlar:Kapalı muhafazaların içine, yerinde dökme makinelerin altına veya binanın yapısal elemanlarının içine yerleştirilen titreşim yalıtıcıları ekonomik olarak değiştirilemez. Bu tür kurulumlarda yalıtkanın hizmet ömrü, ekipmanın hizmet ömrü haline gelir; bu da bozulmayan yapıyı mutlak bir gereklilik haline getirir.
• Yüksek Değerli Döner Makinalar:Büyük santrifüj kompresörler, gaz türbinleri ve proses pompaları milyonlarca dolarlık sermaye yatırımlarını temsil etmektedir. İzolatörün değiştirilmesinin maliyeti, artık belirtilen titreşim izolasyon performansını sağlamayan bozulmuş montajların neden olduğu yatak hasarı, conta arızası veya rotor dengesizliğinin maliyetiyle karşılaştırıldığında önemsizdir.
• Ulaşım Altyapısı:Köprü taşıyıcı yastıkları, demiryolu hattı izolasyon sistemleri ve tünel havalandırma fan montajlarının altyapının 50-100 yıllık tasarım ömrü boyunca hizmet etmesi bekleniyor. Yalnızca tamamı metal izolatörler, bu tür zaman ölçeklerinde doğrulanamayan polimer yaşlanmasına ilişkin varsayımlara dayanmadan bu taahhüdü güvenilir bir şekilde yerine getirebilir.

Toplam Sahip Olma Maliyeti Analizi

Her biri 200+ kg'a dayanıklı 16 titreşim yalıtıcısı gerektiren tipik bir endüstriyel kurulumu düşünün:

Not: Bu analiz, gelişmiş bir pazardaki erişilebilir ekipmanı varsaymaktadır. Uzak kurulumlar için maliyet oranı 100:1'i aşabilir.

Yaşlanmanın Ötesinde Çevresel Direnç

Organik malzemelerin bulunmaması aynı zamanda geleneksel montajlarda yaşlanmayı hızlandıran geniş bir yelpazedeki çevresel stres faktörlerine karşı da direnç sağlar:

• UV Radyasyonu:Paslanmaz çelik için sorun değildir. Paslanmaz çelik üzerinde doğal olarak oluşan, kendiliğinden pasifleşen krom oksit tabakasının ötesinde, ışıkla bozunacak polimer zincirleri, solacak renklendiriciler ve yüzey oksidasyonu yoktur.
• Ozon:Ozon saldırısı, kauçuk için en agresif bozunma mekanizmalarından biridir ve gerilmemiş malzemede bile karakteristik dikey çatlamaya neden olur. JGX-1276D-233B, herhangi bir konsantrasyonda atmosferik ozona karşı sıfır duyarlılığa sahiptir.
• Hidroliz ve Nem:Poliüretan montaj parçaları, sıcak ve nemli koşullara maruz kaldığında hidrolize karşı hassastır; bu, polimer zincirlerini kıran ve mekanik özellikleri kalıcı olarak azaltan bir kimyasal reaksiyondur. Paslanmaz çelik hiçbir şekilde su ile böyle bir reaksiyona girmez.
• Kimyasal Maruz Kalma:Hidrolik sıvı sızıntıları, yağlama yağı buharı, temizleme solventleri ve endüstriyel kimyasal buharlar, farklı elastomerlere farklı şekillerde saldırır; bir tür şişerken diğerini sertleştirir. JGX-1276D-233B, güçlü indirgeyici asitler ve yalnızca yüksek konsantrasyon ve sıcaklıklarda olanlar dışında hemen hemen tüm endüstriyel kimyasallarla uyumludur.
• Mikrobiyolojik Saldırı:Tropikal ve yeraltı kurulumlarında kauçuk bileşenler, mantarlar, bakteriler ve organik polimer bileşenlerini metabolize eden diğer mikroorganizmalar tarafından bozunabilir. Paslanmaz çelik biyolojik büyüme için besinsel bir substrat sağlamaz.

Kalite Güvencesi

Her JGX-1276D-233B, ham tel halat bobininden bitmiş izolatöre kadar tam malzeme izlenebilirliği ile ISO 9001:2015 sertifikalı kalite yönetimi altında üretilmektedir. Her ünite %100 boyutsal incelemeye tabi tutulur ve numune partileri ASTM B117'ye göre hızlandırılmış korozyon testine, döngüsel yük dayanıklılığı testine ve bir elektrodinamik çalkalayıcı tablosu üzerinde iletilebilirlik doğrulamasına tabi tutulur. Talep üzerine uygunluk sertifikaları ve malzeme test raporları mevcuttur.

Şirket Bilgileri

WNRLN, zorlu endüstriyel ve ticari uygulamalara yönelik tel halat titreşim yalıtıcıları, şok montaj parçaları ve enerji emme çözümleri konusunda uzmanlaşmış bir üreticidir. Tamamen metal izolasyon teknolojisindeki derin uzmanlığımızla, korudukları ekipmanlardan daha uzun süre dayanan ürünler sunuyoruz.

Mühendislik yeteneklerimiz, standart katalog ürünlerini ve değiştirilmiş montaj modelleri ve yük değerlerinden benzersiz uygulamalar için komple özel izolatör tasarımlarına kadar tamamen özelleştirilmiş çözümleri kapsar. Hızlı prototipleme tesisleri ve deneyimli bir teknik ekiple, özel numuneleri aylar değil, haftalar içinde teslim ediyoruz.

WNRLN ürünlerine, enerji üretimi, petrol ve gaz, deniz taşımacılığı, inşaat makineleri, hassas enstrümantasyon ve telekomünikasyon altyapısı gibi sektörlerdeki ekipman üreticileri, sistem entegratörleri ve son kullanıcılar güvenmektedir. Kaliteye olan bağlılığımız ISO 9001:2015 sertifikası ve sıkı bir kurum içi test programı ile desteklenmektedir.

Titreşim yalıtımı gereksinimlerinizi görüşmek veya kapsamlı bir teknik teklif talep etmek için bugün uygulama mühendisliği ekibimizle iletişime geçin. Size özel bir çözüm önerisi için ekipman spesifikasyonlarınızı ve çalışma ortamınızı 48 saat içinde sağlayın.

Uygulamanızın hizmet ömrü gereksinimlerini görüşmek için mühendislik ekibimizle iletişime geçin. Özel ekipman konfigürasyonunuz ve çalışma ortamınız için özelleştirilmiş bir toplam sahip olma maliyeti karşılaştırması sağlayabiliriz.
