JGX-1276D-233B Tel Halat Titreşim İzolatörü Düşük Rezonans Tepe Büyük Sapma Şok Koruması 233kg

JGX-1276D-233B Tel Halat Titreşim İzolatörü: Düşük Rezonans Tepe Noktası, Büyük Sapma Şok Koruması

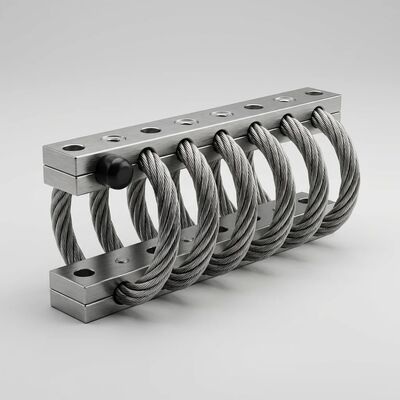

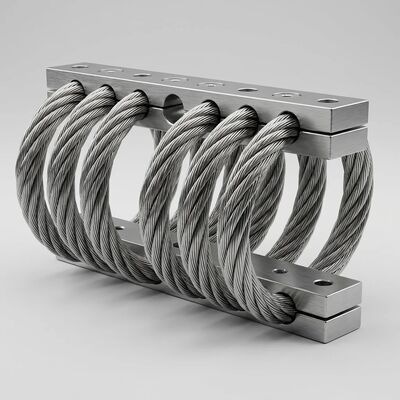

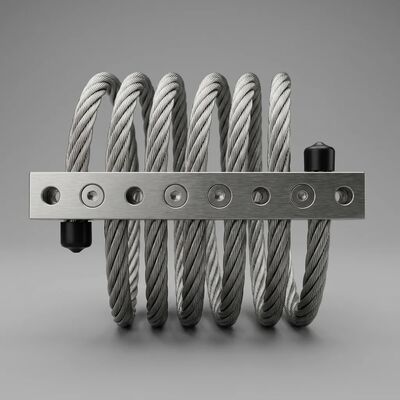

JGX-1276D-233B, geleneksel montajların aynı anda elde etmekte zorlandığı iki kritik performans özelliğini sunmak üzere tasarlanmış, ağır hizmet tipi bir tel halat titreşim yalıtıcısıdır: olağanüstü düşük rezonans tepe amplifikasyonu ve şok yükleme altında cömert sapma kapasitesi. 6 hassas bobin halinde şekillendirilmiş ve 233 kg maksimum statik yüke uygun 12,7 mm çaplı paslanmaz çelik tel halatla bu izolatör, yüksek darbeli, yüksek titreşimli ortamlarda çalışan ekipmanlar için sınıfının en iyi korumasını sağlar.

Rezonans Zirvesini Anlamak: Neden Önemlidir

Her titreşim yalıtıcısının rezonansa girdiği doğal bir frekansı vardır. Bu frekansta, kötü tasarlanmış bir izolatör, giriş titreşimini 5:1, 8:1 veya daha da yüksek bir faktörle yükseltebilir; orta dereceli bir titreşim kaynağını, hassas ekipmana zarar veren yıkıcı bir kuvvete dönüştürebilir. JGX-1276D-233B'nin çok damarlı tel halat yapısı, doğrusal olmayan sertliği ve sürtünme sönümleme özellikleri aracılığıyla temel olarak bu sorunu giderir:

• 3:1'in Altında Rezonans Yükseltmesi:Keskin rezonans zirveleri sergileyen doğrusal yay sönümleyici sistemlerinden farklı olarak, JGX-1276D-233B'nin aşamalı sertlik eğrisi ve teller arası Coulomb sürtünmesi, iletilebilirlik eğrisini düzleştirmek için bir araya gelir. İzolatörün doğal frekansında amplifikasyon, eşdeğer yük derecesine sahip tipik elastomerik montajlar için 5-10:1'e kıyasla 3:1'in altında tutulur.
• Geniş Bant Enerji Dağılımı:Tel halat esnerken bireysel halatlar binlerce mikro temas noktasında birbirine sürtünür. Bu dağıtılmış sürtünme mekanizması, titreşim kinetik enerjisini geniş bir frekans aralığında (10 Hz - 2000+ Hz) ihmal edilebilir ısıya dönüştürerek ayarlanmış kütle ve viskoz sönümleyici çözümlerini rahatsız eden dar bant etkinliğini ortadan kaldırır.
• Yüksek Frekansta Amplifikasyon Yok:İzolasyon frekansının üzerinde, iletilebilirlik eğrisi hızla düşer ve düşmeye devam eder. Doğal frekanslarının harmoniklerinde uyarıldığında helezon yay izolatörlerinde yaygın olarak meydana gelen ikincil rezonans, yay dalgalanması ve yüksek frekanslı geçiş titreşim modları yoktur.

Büyük Sapma Yeteneği: Beklenmeyenden Kurtulmak

Ekipman koruması sonuçta bir yalıtkanın nominal çalışmayla değil aşırı koşullar altında nasıl performans gösterdiğiyle tanımlanır. JGX-1276D-233B'nin büyük sapma kapasitesi, en kötü şok olaylarında hayatta kalmayı sağlar:

• Hasarsız %40'a Kadar Sapma:Tel halat sarmalı, kalıcı deformasyon olmadan izolatörün nominal yüksekliğinin %40'ına kadar sıkışabilir veya uzayabilir. Ani bir şok yükü altında, bu cömert hareket mesafesi darbe enerjisini aniden ekipman şasisine iletmek yerine kademeli olarak emer.
• Aşamalı Yük-Sapma Eğrisi:Sapma arttıkça tel halat şeritleri giderek sıkılaşır ve birleşir, maksimum hareketi doğal olarak sınırlayan bir sertleşme tepkisi yaratır. Bu doğal engelleme davranışı, aksi takdirde yüke ikincil bir şok darbesi gönderecek olan sert dibe vurmayı önler; bu, hassas elektronikler ve hassas aletler için kritik bir güvenlik özelliğidir.
• Çok Yönlü Şok Emilimi:Yalnızca tek yönde koruma sağlayan tek eksenli amortisörlerin aksine, JGX-1276D-233B'nin helisel geometrisi, sıkıştırma, çekme ve kesme/dönme durumlarında eş zamanlı olarak büyük sapma kapasitesi sağlar. Tek bir montaj parçası herhangi bir yönden gelebilecek darbeleri karşılayarak sistem tasarımını basitleştirir ve gereken toplam izolatör sayısını azaltır.
• Aşırı Yüklenmeden Sonra Tekrarlanabilir Performans:Tel halat izolatörleri, elastomerik montaj parçalarını kalıcı olarak sıkıştıracak, yırtacak veya katmanlarına ayıracak şok olaylarından sonra orijinal geometrilerini ve sönümleme özelliklerini geri kazanır. Bu tekrarlanabilirlik, demiryolu kuplör darbelerinden damgalama presinin geri tepmesine ve gemi ekipmanındaki dalga çarpmasına kadar tekrarlanan şok yüklerine maruz kalan uygulamalar için gereklidir.

Teknik Özellikler

Montaj Çubukları: Malzeme ve Yüzey İşlemi

JGX-1276D-233B, farklı uygulama gereksinimlerine uyacak iki montaj çubuğu malzemesiyle mevcuttur. Montaj çubukları, tel halat helezonu ile ekipmanınız arasındaki arayüzdür ve doğru konfigürasyonun seçilmesi, en iyi uzun vadeli performansı sağlar.

Malzeme Seçenekleri:

• Paslanmaz Çelik Çubuklar:Maksimum korozyon direnci ve yapısal dayanıklılık. Montaj çubuklarının hava koşullarına, tuz spreyine veya kimyasal buharlara maruz kalabileceği dış mekan kurulumları, deniz ortamları ve ağır endüstriyel ortamlar için önerilir. Paslanmaz çubuklar ayrıca onlarca yıllık hizmet süresi boyunca en yüksek sıkma kuvveti korumasını sağlar.
• Alüminyum Alaşımlı Çubuklar (6061-T6):Mükemmel güç/ağırlık oranına sahip hafif alternatif. Hava platformları, mobil ekipmanlar ve taşınabilir sistemler gibi her kilogramın önemli olduğu ağırlığa duyarlı uygulamalar için tercih edilir.

Alüminyum Çubuklar İçin Yüzey İşlem Seçimi:

• Beyaz Eloksal:Alüminyumun metalik görünümünü korurken doğal sertliğini artıran standart yüzey işlemi. Normal nem ve sıcaklık koşullarına sahip genel endüstriyel ortamlar için uygundur. Yüzey oksidasyonuna ve küçük aşınmalara karşı etkili koruma sağlar.
• Sert Eloksal:Alüminyum yüzeyinde önemli ölçüde daha kalın ve daha sert bir oksit tabakası oluşturan özel bir işlemdir. Ortaya çıkan koyu gri kaplama üstün aşınma direnci sunarak aşındırıcı toza, sık kullanıma veya ekipman bakım faaliyetleri sırasında mekanik temasa maruz kalan kurulumlar için tercih edilen seçim haline gelir.

WNRLN Halat İzolatörlerinin Temel Özellikleri

• Tüm hizmet ömrü boyunca akma veya yaşlanma olmaz
• Sıvı veya gaz bağımlılığı olmadan yüksek iç sönümleme
• Son derece geniş çalışma sıcaklığı aralığı (-70°C ila +260°C)
• Çok çeşitli montaj konfigürasyonları ve montaj seçenekleri
• Özel spesifikasyonlar için hızlı ve ekonomik prototip oluşturma
• Onlarca yıllık kullanım ömrüne sahip olağanüstü sağlam yapı
• Tek bir ünitede mükemmel birleşik şok ve titreşim yalıtımı
• Kimyasal maddelerden, deniz suyundan, ozondan, UV ışınlarından ve endüstriyel solventlerden etkilenmez

Düşük Rezonans ve Yüksek Sapma Gerektiren Uygulamalar

• Kritik Altyapılar İçin Sismik İzolasyon:Depreme eğilimli bölgelerde sunucu raflarını, iletişim kabinlerini ve acil durum güç sistemlerini koruyun. Büyük sapma kapasitesi sismik yer değiştirmeyi karşılarken, düşük rezonans yükseltmesi düşük frekanslı yer hareketi sırasında ekipmanın hasar görmesini önler.
• Mobil Jeneratör ve Pompa Setleri:Römorka monte dizel jeneratörleri, hidrolik güç ünitelerini ve mobil pompa sistemlerini taşıma sırasında yoldan kaynaklanan darbe ve titreşimlerden izole ederken, sabit çalışma sırasında sabit montaj sağlar.
• Demiryolu Sinyalizasyon ve Yol Kenarı Ekipmanları:Hassas sinyal rölelerini, aks sayaçlarını ve iletişim düğümlerini tren geçiş titreşimi, ray bağlantısı darbesi ve bakım aracı şok yükünün birleşik etkilerinden koruyun.
• Ağır Sanayi Makinaları:Her çalışma döngüsünün yüksek enerjili bir şok darbesi ürettiği büyük damgalama preslerini, dövme çekiçlerini ve kaya kırıcılarını izole edin. Düşük rezonans amplifikasyonu, izolatörün kendisinin belirli çalışma hızlarında bir titreşim amplifikatörü olmasını önler.
• Yükseltilmiş Yapılarda HVAC ve Chiller Sistemleri:Soğutucular ve klima santralleri çatılara veya asma katlara kurulduğunda, yapıdan kaynaklanan titreşim bina rezonansına neden olabilir. JGX-1276D-233B'nin geniş spektrumlu sönümlemesi, rüzgarın neden olduğu salınım ve termal genleşme hareketine uyum sağlarken bunu önler.
• Deniz Gemisi ve Açık Deniz Platform Ekipmanları:Navigasyon elektroniklerini, radar sistemlerini ve mekanik ekipmanı, eşzamanlı büyük sapma ve düşük rezonansın operasyonel güvenilirlik açısından tartışılamaz olduğu koşullar olan dalga çarpması, pervane kavitasyonu ve motor titreşiminin birleşik şokundan koruyun.

Performans Karşılaştırması: Tel Halat ve Geleneksel İzolatörler

Kalite Güvencesi ve Test

Her JGX-1276D-233B, bir elektrodinamik çalkalayıcı tablasında %100 boyut doğrulamasından ve örnek parti dinamik testinden geçer. İletilebilirlik eğrileri tasarım spesifikasyonlarına göre doğrulanır ve nominal kapasiteye uygunluğu doğrulamak için yük-sapma özellikleri birden fazla sıkıştırma seviyesinde ölçülür. Tüm üretim, ham tel halat makarasından bitmiş izolatöre kadar tam malzeme parti izlenebilirliği ile ISO 9001:2015 sertifikalı kalite yönetimi altında gerçekleştirilir.

Şirket Bilgileri

WNRLN, endüstriyel, ticari ve ağır ekipman uygulamaları için en üst kalitede enerji emilimi ve titreşim izolasyonu çözümleri sunan profesyonel bir titreşim yalıtıcıları ve montaj parçaları üreticisidir. Ürün yelpazemiz tel halat izolatörlerini, titreşim takozlarını, sürtünme damperlerini, amortisörleri ve ilgili bileşenleri kapsamaktadır.

Onlarca yıllık mühendislik deneyimimizle, motorlar, fanlar, kompresörler, pompalar, asansörler, kimyasal ekipmanlar, demiryolu sistemleri, mekanik ekipmanlar, büyük ölçekli inşaat, enerji üretimi ve deniz taşıtlarındaki uygulamalar için yerel ve uluslararası pazarlardaki müşterilerimize hizmet veriyoruz. Şirket içi mühendislik ekibimiz, belirli proje gereksinimlerini karşılamak için hızlı prototip oluşturma ve özel tasarım hizmetleri sağlar.

Titreşim izolasyon çözümlerimizin ekipmanınızın güvenilirliğini ve hizmet ömrünü nasıl artırabileceğini keşfetmek için bugün bizimle iletişime geçin. Alternatif olarak, yerelleştirilmiş teknik destek ve hızlı teslimat için yetkili temsilcilerimizden biriyle iletişime geçin.

Özel şok ve titreşim yalıtımı gereksinimlerinizi görüşmek için uygulama mühendisliği ekibimizle iletişime geçin. Özel bir öneri ve iletilebilirlik analizi için ekipmanınızın ağırlığını, montaj konfigürasyonunu ve şok/titreşim ortamını sağlayın.
