JGX-1278D-310B Arızaya Karşı Korumalı Yapı ile Sürekli Ekipman Koruması Sağlayan Çok Eksenli Titreşim Şok İzolatörü

JGX-1278D-310B — Doğal Arıza Korumalı Mimariye Sahip 6 DOF Çok Eksenli İzolatör

Gerçek dünyadaki titreşim nadiren tek yönlüdür. Dönen makineler, sismik olaylar ve darbe yükleri, yüzeyde karmaşık hareketler üretir.sıkıştırma, gerilim, yuvarlanma, eğim, sapma ve kesme eksenleriaynı anda.JGX-1278D-310BTel Halat Titreşim İzolatörü, bu çok eksenli gerçeklik için sıfırdan tasarlandı ve etkili izolasyon sağlıyor.altı serbestlik derecesinin tamamı (6-DOF). Aynı derecede önemli olan,arızaya karşı emniyetli kilitleme yapısıgeleneksel izolatörlere zarar verebilecek aşırı yük koşullarında bile tel halat elemanının montaj bloklarından ayrılmayacağını garanti eder.

Altı Serbestlik Derecesi, Tek Entegre Çözüm

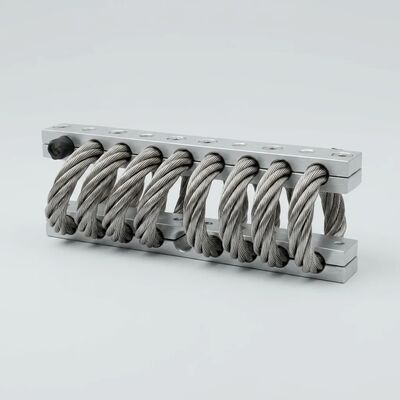

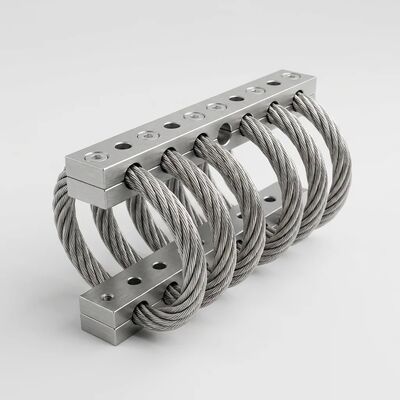

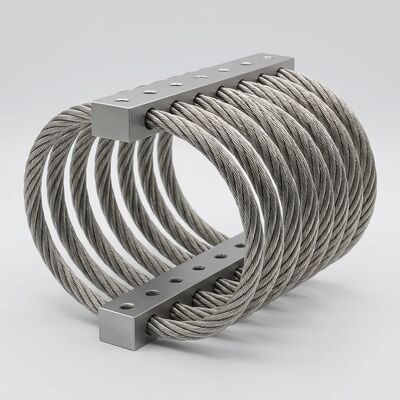

Her JGX-1278D-310B ünitesi, hassas biçimde şekillendirilmiş helisel tel halat halkasına sahiptir.AISI 304 paslanmaz çelikve her iki ucundan sabitlendi6061-T6 alüminyum alaşımlı sıkıştırma çubukları. Bu konfigürasyonun geometrisi (45° açılı yuvalara monte edilmiş 6,4 mm çaplı tel halattan oluşan 8 bobin), artan yük altında giderek sertleşen doğrusal olmayan bir sertlik özelliği yaratır. Bu davranış, şok ve kararlı durum titreşiminin bir arada bulunduğu uygulamalar için kritik öneme sahiptir:

• Sıkıştırma ekseni:Ön yüke göre değişen 3-8 mm sapma aralığıyla 50 kg'a kadar statik yük kapasitesi
• Rulo ve kesme eksenleri:Helisel bobin yapısı kontrollü bir şekilde yanal olarak bükülerek eksen dışı enerjiyi dibe vurmadan emer
• Gerginlik ekseni:Birbirine kenetlenen çubuk tasarımı, tel halatların çekilmesini önleyerek monte edilen ekipman kaldırma kuvvetlerine maruz kaldığında bile yapısal sürekliliği korur
• Şok toleransı:Geçici şok yükleriMontaj başına 75 kgkalıcı deformasyon olmadan işlenir

Rezonans amplifikasyon faktörü korunurrezonansta 3'ün altındaBu, uyarma frekansı sistemin doğal frekansıyla çakıştığında bile yalıtkanın titreşimi yükseltmediği anlamına gelir; bu, öngörülemeyen çalışma ortamları için kritik bir güvenlik marjıdır.

Eklentiyle Değil, Tasarımla Arızaya Karşı Korumalı

Geleneksel tel halat izolatörleri, halat elemanını tutmak için yalnızca sürtünme ve sıkıştırma kuvvetine dayanır. Aşırı yükleme altında bu tasarımlar, halatın kayması veya tamamen ayrılması riskiyle karşı karşıyadır; bu, ağır ekipmanın aniden desteksiz kalmasına neden olan bir arızadır. JGX-1278D-310B temelde farklı bir yaklaşım benimsiyor.

Sıkıştırma çubukları bir içeririşlenmiş birbirine kenetlenen oluk profilitel halat uçlarını mekanik olarak yakalayan. Yalnızca cıvata torkuna bağlı olmak yerine, bu geometri pozitif bir mekanik kilit oluşturur: halat ne kadar sert çekilirse, kilitleme de o kadar sıkı bir şekilde devreye girer. Sonuç birarıza korumalı yükleme yoluBu, aşırı yük yönü veya büyüklüğünden bağımsız olarak izolatörün yapısal olarak sağlam kalmasını sağlar.

JGX-1278D-310B'de yerleşik ek güvenilirlik faktörleri:

• Çok telli halat yapısı yüzlerce ayrı AISI 304 tel içerir. Tek bir iplikçikte kusur gelişse bile, geri kalan iplikler yükü taşımaya devam eder; tek bir arıza noktası yoktur.
• 6061-T6 alüminyum sıkıştırma blokları, elektrik yalıtımı ve ek korozyon direnci için anodize edilmiş olup nemli veya deniz ortamlarında farklı metaller arasındaki galvanik eşleşmeyi önler.
• Tüm düzenek, kelepçeleme ön yükünde sıfır değişiklikle -40°C'den +200°C'ye termal döngüye tabi tutulmuştur; bu, arktik kurulumlar ve motor bölmesi montajına yönelik tasarımın geçerliliğini teyit etmektedir.

Dünyanın En Zorlu Görev Döngüleri için Tasarlandı

En Zorlu Sektörlerde Kullanıldı

• Açık Deniz Petrol ve Gaz Platformları:Jeneratör kızaklarını, pompa paketlerini ve kontrol kabinlerini dalga kaynaklı titreşimden ve ara sıra meydana gelen darbelerden koruyun. ASTM B117'ye göre 500+ saate kadar doğrulanan tuz püskürtme direnci
• Havacılık ve Uzay Yer Destek Ekipmanları (GSE):Güvenilirliğin uçuş emniyet programlarını doğrudan etkilediği havaalanı bakım tesislerinde hassas test standlarını, kalibrasyon donanımlarını ve yer güç ünitelerini izole edin
• Deprem Bölgesi Acil Durum Sistemleri:Deprem yüküne maruz kalan bölgelerde yedek jeneratör ve yangın pompa setlerinin yapısal bütünlüğünün korunması; arıza korumalı tasarım, çok yönlü yer hareketinde bile devrede kalır
• Ağır Endüstriyel Presler ve Damgalama Hatları:Dövme çekiçlerinden, enjeksiyonlu kalıplama makinelerinden ve metal damgalama preslerinden kaynaklanan tekrarlayan yüksek genlikli şokları yorulmadan absorbe edin
• Telekomünikasyon Baz İstasyonları:Çatı üstü ve kuleye monte radyo ünitelerini, anten konumlandırma sistemlerini ve yedek akü raflarını rüzgarın neden olduğu salınımdan ve termal genleşme döngüsünden koruyun

Bugün mühendislik ekibimizle iletişime geçinayrıntılı bir yük-sapma eğrisi, özel montaj modeli çizimleri veya özel çok eksenli izolasyon gereksinimlerinize göre yapılandırılmış JGX-1278D-310B için fiyat teklifi için.
