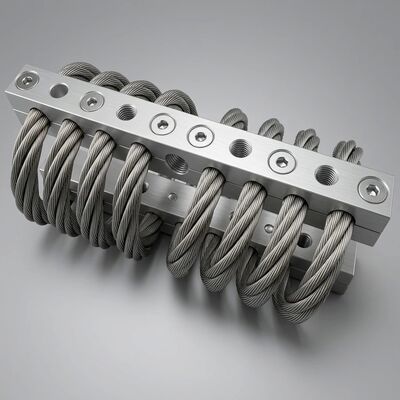

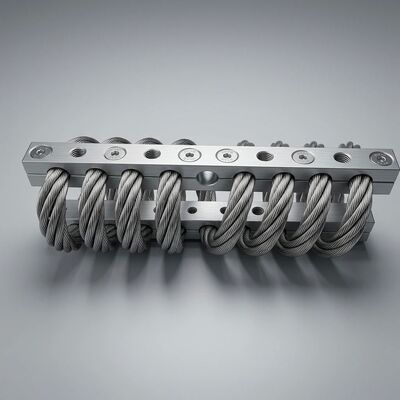

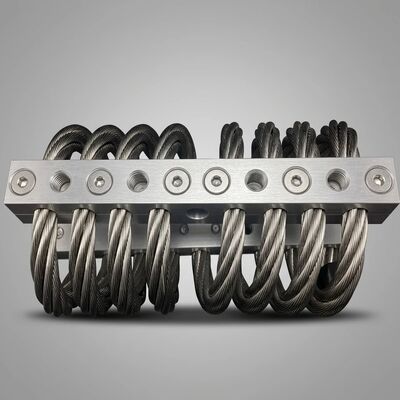

JGX-1598D-557B Tüm Metal Tel İp titreşim izolatörü Yüksek Damping Rezonans Baskı sert ortamlar için

JGX-1598D-557B — Aşındırıcı, Yüksek Sıcaklık ve Yüksek Titreşimli Ortamlarda Sürekli Görev için Tasarlandı

Yalıtım bileşenleri arızalandığında, sonuçlar art arda gelir: planlanmamış kesintiler, ikincil ekipman hasarı, güvenlik tehlikeleri ve pahalı acil durum değiştirmeleri.JGX-1598D-557BTel Halat Titreşim İzolatörü bu riskleri ortadan kaldırır.tamamen metalik mimaribu, elastomerlerin ve hidroliklerin kaçınılmaz olarak yaptığı gibi bozulmaya yol açamaz. OluşturulduAISI 304 paslanmaz çelik tel halat(8,0 mm çap, 6 bobinli sarmal konfigürasyon) ve6061-T6 alüminyum alaşımlı sıkıştırma blokları, bu izolatördeki her malzeme agresif endüstriyel ortamlarda sınırsız hizmet ömrü için seçilmiştir.

Malzeme Seçimi: Her Bileşen Neden Önemlidir?

Tel halat elemanında kullanılan AISI 304 paslanmaz çelik, bileşime göre %18 krom ve %8 nikel içerir; çukurlaşmaya, aralık korozyonuna ve stres korozyon çatlamasına karşı direnç gösteren, kendi kendini onaran bir krom oksit pasif katman oluşturur. Bu, kimyasal tankerler, farmasötik işleme ekipmanları ve kıyı altyapısı (madde arızasının bir seçenek olmadığı uygulamalar) için belirlenen alaşım ailesinin aynısıdır.

6061-T6 alüminyum alaşımlı sıkıştırma blokları olağanüstü bir güç-ağırlık oranı sunarken sıfır galvanik korozyon riskine de katkıda bulunur. Her bloksülfürik asit eloksalİşleme sonrasında, monte edilen ekipman ile destek yapısı arasında hem ek korozyon koruması hem de elektriksel izolasyon sağlayan 15-25 mikronluk bir alüminyum oksit tabakası oluşturulur. Bu dielektrik bariyer, montaj arayüzünde yerel korozyonu hızlandırabilecek kaçak akım yollarını önler.

İmalat sonrası, paslanmaz çelik tel halat grubunun tamamı birelektro parlatma tedavisiBu, çizim sürecinde yüzeydeki yabancı maddeleri ve mikro çapakları giderir. Ortaya çıkan ayna pürüzsüzlüğündeki yüzey, kirletici yapışmayı en aza indirir ve işlenmemiş tel ürünlerde tipik olarak yorulma çatlaklarının başladığı mikroskobik gerilim yükselticileri ortadan kaldırır.

Sönümleme Fiziği: JGX-1598D-557B, Aşınma Bileşenleri Olmadan Enerjiyi Nasıl Dağıtır?

JGX-1598D-557B'nin içindeki sönümleme mekanizması şunlara dayanır:Coulomb (kuru sürtünme) sönümlemeviskoz sıvı kayması yerine. Helisel tel halat tertibatı titreşim altında esnedikçe, halatın içindeki yüzlerce ayrı AISI 304 halat, temas noktalarında birbirlerine doğru kayar. Her mikro kayma olayı, küçük miktardaki kinetik enerjiyi, arayüzey sürtünmesi yoluyla ihmal edilebilir ısıya dönüştürür.

Halatın tüm kesiti boyunca saniyede binlerce kez tekrarlanan bu işlem,%18'i aşan ölçülen sönümleme oranı—güçlendirilmemiş elastomerik bağlantıların tipik ~%5-10'unun önemli ölçüde üstünde. Kritik olarak, sönümleme, tüketilebilir bir ortamdan ziyade, malzemenin doğal arayüz davranışından kaynaklandığı için, sönümleme katsayısı, onlarca yıllık sürekli çalışma boyunca sabit kalır.

JGX-1598D-557B'nin performans özellikleri:

• Doğal frekans bandı:8-12 Hz, nominal yük zarfı dahilinde desteklenen kütleyi değiştirerek ayarlanabilir. Daha düşük ön yük, gelişmiş düşük frekans izolasyonu için frekansı aşağı doğru kaydırır.
• Rezonansta geçirilebilirlik:>%18 sönümleme oranı, rezonans amplifikasyon faktörünü sınırlayarak, doğal frekanslarından geçen hafif sönümlü sistemlerde meydana gelebilecek yıkıcı büyütmeyi önler.
• İzolasyon verimliliği:Uyarma frekansı doğal frekansın yaklaşık 1,4 katını aştığında iletim birliğin altına düşer. Doğal frekansın 2 katı kadar titreşim iletimi %90'dan fazla azaltılır.
• Yük kapasitesi:Montaj başına 80 kg statik yük için derecelendirilmiştir. Doğrusal olmayan sertlik eğrisi, aşamalı direnç sağlar; ekipman ne kadar sert itilirse, izolatör de o kadar sert hale gelir ve şok olayları sırasında sert metal-metal teması önlenir.

Hızlandırılmış Ömür Testiyle Doğrulanan Sıfır Bakım Gerektiren Operasyon

JGX-1598D-557B'nin bakım gerektirmeyen dayanıklılık iddiasını doğrulamak için üretim birimleri bir dizi hızlandırılmış eskime testinden geçer:

• ASTM B117 tuz spreyi:35°C'de 500+ sürekli saat %5 NaCl sisi. Maruz kalma sonrası incelemede çukurlaşma olmadığı, tel halat kesitinde azalma olmadığı ve kelepçeleme ön yükünde değişiklik olmadığı ortaya çıktı. Elektro-parlatılmış kaplama ve AISI 304 metalurjisi tasarlandığı gibi çalışır.
• Termal bisiklet:-40°C ile +200°C arasında, her uçta 30 dakikalık bekleme süreleri ile 1.000 döngü. Öncesi ve sonrasında ölçülen sönüm oranı ve sertlik, ölçüm belirsizlik aralığı dahilinde sapmayı göstermektedir (±%2). Sıkıştırma ön yükünde gevşeme tespit edilmedi.
• Dayanıklılık titreşimi:15 Hz'de 2x nominal yükte 10 milyon döngü. Test sonrası sökme muayenesi, tel demeti temas yüzeylerinin parlatıldığını ancak sıfır ölçülebilir aşınma, yorulma çatlağı veya kalıcı sertleşme olduğunu gösterir.
• Şok aşırı yükü:Sıkıştırma, çekme ve kesme eksenlerinde uygulanan 3x nominal statik yükün 500 tekrarı. Tel halat kayması yok, sıkıştırma bloğu deformasyonu yok ve doğal frekansta değişiklik yok.

Bu sonuçlar, tamamen metal tasarım ilkesinin öngördüğü şeyi doğrulamaktadır: JGX-1598D-557B,planlı bakım yok, yağlama yok, ayarlama yok ve periyodik değiştirme yokkoruduğu ekipmanın tüm çalışma ömrü boyunca.

Tam Performans Özellikleri

JGX-1598D-557B'nin İzolatörle İlgili Kesinti Süresini Ortadan Kaldırdığı Endüstriyel Sektörler

• Petrokimya Rafinerileri:Sınıf I Bölüm 2 tehlikeli alanlarda çalışan API 610 pompa paketleri ve santrifüj kompresör kızakları. Tamamen metal yapı, statik yük birikmesi riski taşımaz ve şişme veya yumuşamadan ara sıra hidrokarbon sıçramalarına karşı dayanıklıdır.
• Denizaltı ve Açık Deniz Ekipmanları:Sürekli tuz yüklü deniz atmosferine maruz kalan üst taraftaki jeneratör muhafazaları, deniz suyu kaldırma pompası modülleri ve acil durum yangın suyu pompası paketleri. Elektro-parlatılmış AISI 304 onlarca yıl boyunca çukurlaşma olmadan hizmet sunar.
• Madencilik Faaliyetleri:Aşındırıcı toz, su spreyi ve 7/24 çalışmanın bakım erişimini elverişsiz hale getirdiği birincil kırıcı tahliye besleyicileri, titreşimli elekler ve SAG değirmen tahrik izolasyonu. Sıfır bakım tasarımı, izolatör denetimi için planlı kapatmaları ortadan kaldırır.
• Birincil Metal Üretimi:Elektrikli ark ocağı duman tahliye fanları, sürekli dökümcü salınım izolasyonu ve 100°C'yi aşan sürekli ortam sıcaklıklarında sıcak haddehane takoz izolasyonu. Hiçbir elastomer bu termal ortamda hayatta kalamaz.
• Tuzdan Arındırma ve Su Arıtma:Klor dozlu atmosferlerde yüksek basınçlı ters ozmoz pompası izolasyonu. AISI 304 metalurjisi, su arıtma tesislerinde karşılaşılan konsantrasyonları çok aşan konsantrasyonlarda klorür kaynaklı stresli korozyon çatlamasına karşı direnç gösterir.

Bugün mühendislik desteği isteyinayrıntılı yük sapması karakterizasyonu, 3 boyutlu montaj zarfı çizimleri veya JGX-1598D-557B için rekabetçi bir fiyat teklifi için. OEM entegrasyon programları için özel bobin sayıları, halat çapları ve sıkıştırma bloğu geometrileri mevcuttur.
