JGX-1598D-557B Çeşitli Ekipman Platformlarında Çok Yönlü Montaj Özelliğine Sahip Çok Eksenli Tel Halat Şok İzolatörü

JGX-1598D-557B — Tek İzolatör Platformu, Her Montaj Zorluğu, Altı Eksenin Tamamı Kapsanıyor

Ekipman tasarımcıları kalıcı bir gerilimle karşı karşıyadır: Bir makinenin montaj alanına uyan izolasyon çözümü, diğerine nadiren temiz bir şekilde uyum sağlar. Farklı cıvata modelleri, asimetrik yükler, açılı montaj yüzeyleri, eski güçlendirme kısıtlamaları; her varyasyon geleneksel olarak farklı bir izolatör parça numarası gerektirir.JGX-1598D-557BTel Halat Titreşim İzolatörü bunu bir çözümle çözeryapılandırılabilir montaj platformusunarken çubuktan çubuğa, çubuktan plakaya, 45° eğimli ve 90° dikey yönlendirmeleri desteklerdoğrulanmış 6 serbestlik dereceli izolasyonher konfigürasyonda.

Yalıtım Performansından Ödün Vermeden Montaj Çok Yönlülüğü

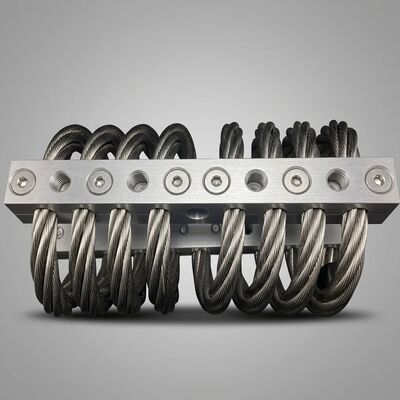

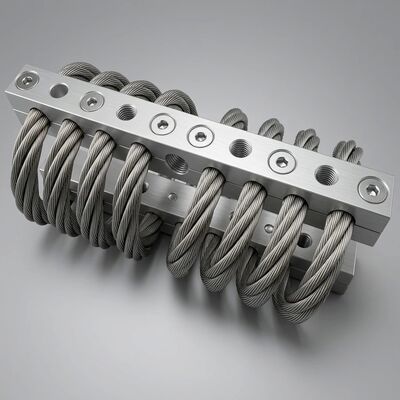

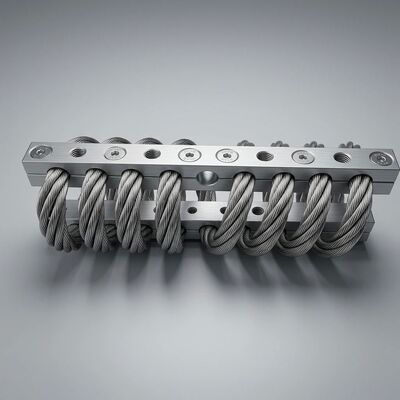

JGX-1598D-557B izolasyon işlevini montaj arayüzünden ayırır. Özünde bir6 bobinli helisel tel halat elemanı8,0 mm AISI 304 paslanmaz çelikten üretilmiş, her iki ucunda 6061-T6 alüminyum sıkıştırma çubukları ile sonlandırılmıştır. Sıkıştırma çubuklarının kendisi evrensel montaj adaptörleri olarak hizmet eder: her çubuk, standart metrik ve İngiliz bağlantı elemanlarını kabul eden, birden fazla açıda yönlendirilmiş hassas işlenmiş yuvalar içerir.

Tek bir izolatör platformundan mevcut montaj düzenlemeleri:

• Standart çubuktan çubuğa:Ekipman ayağı doğrudan üst sıkıştırma çubuğuna monte edilir; Çubuk cıvatalarını temele veya destek çerçevesine indirin. Her iki montaj yüzeyinin de paralel ve düz olduğu yeni inşa edilmiş makineler için varsayılan düzenleme.
• Çubuktan plakaya adaptör:İşlenmiş bir taban plakası alt sıkıştırma çubuğuna cıvatalanır ve saplamaya monte edilmiş bir arayüz sağlar. Bu, izolatörü, ekipman tabanını veya temel delme düzenini değiştirmeden mevcut elastomerik saplama montajları için kolay takılabilir bir yedek parçaya dönüştürür.
• 45 derece eğimli montaj:Birincil uyarım yataya bir açıyla ulaştığında (V-konfigürasyonlu dizel motorlarda, eğimli konveyör tahriklerinde ve eğimli pompa paketlerinde ortaktır) 45° yuva yönelimi, yalıtkanın ana uyumluluk eksenini baskın titreşim vektörüyle hizalar. Bu, dikey montaja kıyasla izolasyon verimliliğini en üst düzeye çıkarır.
• 90 derecelik dikey yönlendirme:Dikey alanın kısıtlı olduğu ancak yatay açıklığın mevcut olduğu kurulumlar için. Sıkıştırma çubukları dikey olarak monte edilir ve çok eksenli uyumluluğu tam olarak korurken toplam kurulu yüksekliği 150 mm'nin altında tutar.

Her konfigürasyon aynı yük değerini (80 kg statik, montaj başına 120 kg şok) ve aynı 6 DOF izolasyon özelliğini korur. Ekipman OEM'leri, tüm ürün yelpazesinde tek bir izolatör serisi üzerinde standartlaşarak satın alma karmaşıklığını azaltabilir, bir dizi performans verisini nitelendirebilir ve ortak yedek parça envanterini koruyabilir.

Doğrulanmış Çok Eksenli Performans

Helisel tel halat geometrisi doğası gereği her yönde uyumluluk sağlar, ancak JGX-1598D-557B'nin performansıniceliksel olarak karakterize edilmişaletli çok eksenli test yoluyla altı serbestlik derecesinin tamamında:

• Sıkıştırma (Z ekseni):0-80 kg yük aralığında 4-12 mm'lik statik sapma. Sertlik, sapma ile doğrusal olmayan bir şekilde artar, küçük genlikli titreşim yalıtımı için yumuşak bir başlangıç ​​tepkisi sağlar ve büyük yer değiştirmeli şok olaylarına karşı giderek daha sıkı bir kısıtlama sağlar.
• Gerginlik (Z ekseni ters):Birbirine kenetlenen sıkıştırma çubuğu oluk profili, tel halatın ucunu mekanik olarak yakalayarak kaldırma kuvvetleri altında yapısal sürekliliği korur. Geleneksel yalnızca kelepçeli tasarımlar, gerilim altında halatın dışarı çekilmesi riskini taşır; JGX-1598D-557B'nin oluk geometrisi bu arıza modunu ortadan kaldırır.
• Kesme (X ve Y eksenleri):Yanal uyumluluk, dönen dengesizlik, hizasızlık ve sismik yer hareketinden kaynaklanan yatay uyarım bileşenlerini barındırır. Bobin yapısı elastik olarak bükülür ve artık kayma olmadan merkeze geri döner.
• Yuvarlanma, Pitch, Yaw (X, Y, Z etrafında dönme):Bobin tertibatındaki diferansiyel sapma, açısal harekete uyum sağlayarak eşit olmayan kütle dağılımına sahip ekipmanı veya merkez dışı montaj noktalarını burulma titreşimi aktarımından korur.

Tüm eksenlerde,rezonans amplifikasyon faktörü 3'ün altında kalır—bu, uyarma frekansı sistemin doğal frekansıyla tam olarak çakıştığında bile yalıtkanın girişi büyütmediği anlamına gelir. Her start-stop döngüsü sırasında rezonanstan geçen değişken hızlı dönen makineler için bu özellik, uzun vadeli güvenilirlik açısından çok önemlidir.

Standartlaştırılmış İzolatör Platformunun Sistem Düzeyindeki Avantajları

Doğrudan performans avantajlarının ötesinde, JGX-1598D-557B'nin bir ekipman ailesi genelinde benimsenmesi, birleşik operasyonel avantajlar yaratır:

• Yedek parça basitleştirmesi:Bir izolatör parça numarası pompalara, kompresörlere, jeneratörlere ve yardımcı ekipmanlara hizmet eder. Bakım mağazalarında daha az SKU bulunur ve saha teknisyenlerinin yalnızca tek bir kurulum prosedürüne aşina olması gerekir.
• Tahmin edilebilir performans:Mühendislik ekipleri, JGX-1598D-557B'nin yük sapması ve iletilebilirlik özelliklerini bir kez değerlendirdikten sonra doğrulanmış verileri gelecekteki tüm ekipman tasarımlarına uygular. Her yeni makine yeni bir izolasyon yeterlilik programına ihtiyaç duymaz.
• Güçlendirme uyumluluğu:Çubuktan plakaya adaptör seçeneği, JGX-1598D-557B'nin, yeni temel delikleri açmadan veya ekipman tabanlarını değiştirmeden, hizmet içi ekipman üzerindeki eskimiş elastomerik montajları değiştirmesine olanak tanır. Bakım ekipleri, planlı kesintiler sırasında yapısal değişiklik yapmadan izolasyon performansını yükseltebilir.
• Küresel tedarik tutarlılığı:Kontrollü metalurjik ve boyutsal spesifikasyonlara göre üretilen tamamen metal bir ürün olan JGX-1598D-557B, üretim partisi veya nakliye varış yeri ne olursa olsun aynı performansı sunar. Kalıplanmış kauçuk ürünlerde yaşanan gibi partiden partiye sertleşme değişimi yoktur.

Kapsamlı Teknik Veriler

JGX-1598D-557B Platform Yaklaşımının Maksimum Değer Sağladığı Yer

• Deniz Aktarma Organları Sistemleri:Tek bir JGX-1598D-557B konfigürasyonu, tüm gemi sınıfı genelinde ana tahrik motorlarını, redüksiyon dişli kutularını ve şaft yataklarını izole eder. Çubuktan plakaya adaptörler, kuru havuz dönemlerinde gövde modifikasyonlarına gerek kalmadan eski montaj parçalarının anında değiştirilmesini sağlar.
• Dağıtılmış Enerji Üretimi:50 kVA'dan 500 kVA'ya kadar dizel ve doğalgazlı jeneratör setleri aynı izolatör platformunu paylaşmaktadır. 45 derecelik yuva seçeneği, birincil uyarmanın kızak düzlemine 45 derecelik bir açıda olduğu V blok motorlar için izolasyonu optimize eder.
• Fabrika Otomasyon Hücreleri:Robot kaideleri, al ve yerleştir portal tabanları ve görüntü sistemi montajlarının tümü aynı izolatör performansı özelliklerinden yararlanır. Bakım ekipleri bir parça numarasını stoklar ve tesisteki her makineye tutarlı kurulum torku değerleri uygular.
• Lokomotif ve Demiryolu Araçları:Şasinin altına monte edilen yardımcı güç kaynakları, HVAC kompresör paketleri ve cer elektroniği kabinleri, yıllarca ray kaynaklı şok yüklemesine dayanır. Boydan boya cıvatalı sıkıştırma çubuklarına sahip çubuktan çubuğa konfigürasyon, sürekli titreşime rağmen ön yükü korur.
• Rüzgar ve Güneş Enerjisi Elektroniği:Makine dairesi ve zemine monte kurulumlardaki invertör kabinleri ve transformatör mahfazaları, 60°C genliğini aşan günlük sıcaklık döngüleriyle karşı karşıyadır. Tamamen metal JGX-1598D-557B, elastomerik alternatifleri rahatsız eden termal kayma olmadan çöl öğle saatlerinden gece yarısına kadar tutarlı sertliği korur.

Şimdi uygulama ekibimizle iletişime geçinekipmanınızın kütlesi, montaj alanı ve birincil uyarma yönü ile. Optimum JGX-1598D-557B konfigürasyonunu belirleyeceğiz, spesifik çalışma noktanız için doğrulanmış yük-sapma verilerini sağlayacağız ve bir iş günü içinde fiyat teklifi sunacağız.
