JGX-0160D-3.2A Tel ip titreşim izolatörü Geniş bant frekans azalma Küresel Standart Uygunluğu 3D CAD desteği

JGX-0160D-3.2A Kompakt Tel Halat Titreşim İzolatörü – Geniş Bant Zayıflatma Analizi ve Dijital Tasarım Entegrasyonu

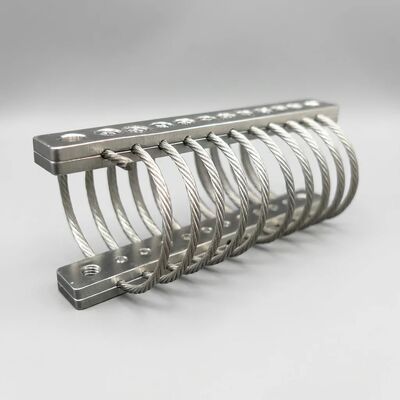

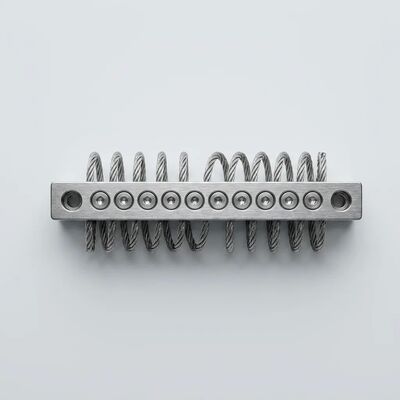

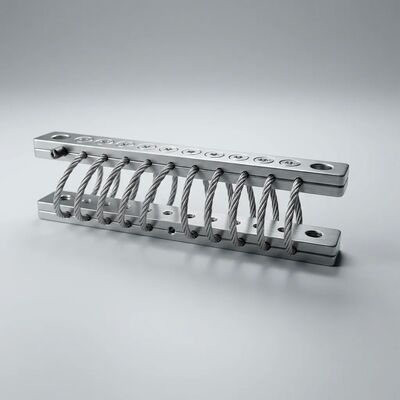

JGX-0160D-3.2AXi'an Hoan'ın JGX-0160 serisinden, 10 döngülü konfigürasyonda düzenlenmiş, alüminyum alaşımlı 6061-T6 sıkıştırma çubukları arasına sabitlenmiş 1,6 mm çapında paslanmaz çelik 304 örgülü kablodan yapılmış hassas bir kompakt tel halat titreşim yalıtıcısıdır. Maksimum statik yük değeri 3,2 kg ve birim ağırlığı yaklaşık 0,25 kg olan bu izolatör, geniş bant titreşim zayıflamasının, tanınmış standart uyumluluğunun ve hızlı dijital tasarım entegrasyonunun temel gereklilikler olduğu hafif elektronik düzenekler, aviyonik modüller, optik sensör paketleri ve hassas enstrümantasyon için özel olarak tasarlanmıştır.

Tel Halat İzolatörlerinde Geniş Bant Frekans Zayıflamasını Anlamak

Yalnızca belirli bir kesme frekansının üzerinde etkili izolasyon sağlayan tek serbestlik dereceli yaylı damper sistemlerinden farklı olarak tel halat izolatörler,geniş bant enerji dağıtımıtemelde farklı bir fiziksel mekanizma aracılığıyla: şeritler arası Coulomb sürtünme sönümlemesi. JGX-0160D-3.2A'nın 10 döngüsünün her biri, dinamik yükleme altında birbirine doğru kayan, mekanik titreşim enerjisini kuru sürtünme yoluyla ihmal edilebilir ısıya dönüştüren birden fazla kablo demeti içerir. Bu mekanizma son derece geniş bir frekans aralığında çalışır çünkü:

• Doğrusal Olmayan Sertlik Profili:Tel halat geometrisi, düşük genlikli yüksek frekanslı izolasyon için yumuşak başlangıç ​​tepkisi, büyük genlikli düşük frekanslı olaylar için daha sert davranışa geçiş sağlayan aşamalı sertlik üretir. Bu, doğrusal izolatörlere özgü rezonans amplifikasyon zirvesini önler
• Çok Eksenli Sürtünmenin Etkinleştirilmesi:Herhangi bir yöndeki titreşim (sıkıştırma, kesme, yuvarlanma veya birleşik) halatlar arası sürtünmeyi etkinleştirerek birden fazla ayrı izolatör yönelimi gerektirmeden tüm eksenlerde gerçek geniş bant sönümleme sağlar
• Frekanstan Bağımsız Sönümleme:Coulomb sürtünme sönümü, düşük frekanslarda azalan viskoz sönümlemenin aksine, doğası gereği frekanstan bağımsızdır. JGX-0160D-3.2A, yarı statikten yüksek frekanslı uyarıma kadar >%15 sönümleme oranını korur
• Genliğe Bağlı Yanıt:Daha yüksek uyarma genlikleri, daha fazla şerit yer değiştirmesi ve sürtünme oluşturarak en çok ihtiyaç duyulduğunda orantılı olarak daha güçlü sönümleme sağlar

Küresel Endüstriyel Standartlarla Uyumlu

JGX-0160D-3.2A, uluslararası kabul görmüş endüstriyel ve düzenleyici standartlarla uyumlu protokoller altında üretilip test edilerek tutarlı kalite ve öngörülebilir performans sağlanır:

• Çevresel Dayanıklılık:Tuz sisine maruz kalma testi (ASTM B117'ye göre), UV hava koşulları değerlendirmesi (ASTM G154'e göre) ve tam −40°C ila +200°C çalışma aralığında termal döngüyle doğrulanmıştır
• Şok ve Titreşim Kalifikasyonu:Kontrollü laboratuvar koşullarında izolasyon etkinliğini ve yapısal bütünlüğü doğrulamak için standartlaştırılmış mekanik şok ve geniş bant titreşim profilleri altında test edilmiştir
• Malzeme İzlenebilirliği:Paslanmaz çelik 304 ve alüminyum alaşımlı 6061-T6 malzeme grupları için talep üzerine değirmen test sertifikaları da dahil olmak üzere tam belgeler mevcuttur
• Kalite Yönetimi:Belgelenmiş giriş muayenesi, süreç içi doğrulama ve son kabul testleri ile ISO 9001:2015 sertifikalı kalite yönetim sistemi altında üretilmiştir

Sorunsuz Tasarım Entegrasyonu için İndirilmeye Hazır 3D CAD Modelleri

Xi'an Hoan, ürün geliştirme iş akışınızı kolaylaştırmak için kapsamlı dijital mühendislik varlıkları sağlar:

• Çok Formatlı CAD Kütüphanesi:Tüm önemli mekanik CAD platformlarıyla uyumlu, STEP (.stp), IGES (.igs) ve SolidWorks, Autodesk Inventor, CATIA ve PTC Creo için yerel formatlarda 3D modeller mevcuttur
• Yapılandırma Değişkenleri:Her model paketi, doğru montaj deliği geometrisi ve bağlantı elemanı boşluk bölgeleri ile tabana monte, yana monte ve 45 derecelik sıkıştırma yönlendirmelerini içerir
• Kütlesel Özellikler:CAD dosyaları, sistem düzeyinde toplu bütçeleme ve dinamik analiz için doğru ağırlık, ağırlık merkezi ve eylemsizlik momenti verilerini içerir
• Montaj Entegrasyonu:Üretim dokümantasyonu için ayrıntılı modellerin yanı sıra büyük montaj performansı için basitleştirilmiş zarf geometrisi çeşitleri mevcuttur
• Malzeme Listesi:Ekteki spesifikasyon sayfaları, satın alma ve kalite dokümantasyonu için eksiksiz malzeme, kaplama ve boyut verileri sağlar

Teknik Özellikler

Montaj Çubuğu Malzemesi ve Yüzey Kaplama Seçenekleri

• Beyaz Eloksallı Alüminyum Alaşımlı 6061-T6 (Standart):Doğal metalik görünümü korurken sertliği artıran, elektriksel olarak iletken olmayan yüzey işlemi. Genel hassas ekipman uygulamaları için standart özellikler
• Sert Eloksallı Alüminyum Alaşımlı 6061-T6 (İsteğe Bağlı):Daha koyu görünüme sahip, derinlemesine sertleştirilmiş yüzey tabakası. Mekanik aşınmaya, sık kullanıma veya sert kimyasallara maruz kalmaya maruz kalan kurulumlar için seçilmiştir
• Paslanmaz Çelik Çubuklar (Opsiyonel):Maksimum korozyon direnci, manyetik geçirgenlik kontrolü gerektiren veya mevcut paslanmaz çelik montaj yapılarıyla uyumlu uygulamalar için alüminyuma alternatif olarak mevcuttur

Temel Performans Özellikleri

• Sürünme veya yaşlanma yok:Tamamen metal yapı, elastomerik izolatörlerin başına bela olan viskoelastik gevşemeyi ve oksidatif sertleşmeyi ortadan kaldırır
• Yüksek iç sönümleme:Teller arası sürtünme, sıvı sızıntısı, conta bozulması veya sıcaklık hassasiyeti olmadan tutarlı enerji dağıtımı sağlar
• Son derece sağlam:7*19 telli yapıya sahip paslanmaz çelik kablo, yorulma hatası olmadan tekrarlanan bükülme yüklemelerine dayanır
• Tüm eksen koruması:Tek izolatör sıkıştırma, kesme ve yuvarlanma girişlerini aynı anda yönetir
• Çevreye karşı bağışıklık:Kimyasal maddelerden, deniz suyundan, ozondan, UV radyasyonundan, nemden ve tuz sisinden etkilenmez
• Kompakt ve hafif:0,25 kg birim ağırlık, havadaki, taşınabilir ve kısıtlı alanlı kurulumlar için idealdir

Uygulamalar

Xi'an Hoan Microwave Co. Ltd. Hakkında

2005 yılında kurulan ve merkezi Çin'in Xi'an şehrinde bulunan Xi'an Hoan, titreşim izolasyonu ve enerji emilimi çözümleri konusunda uzmanlaşmış bir üreticidir. Şirket, 100'den fazla uzmandan oluşan özel bir mühendislik ekibi de dahil olmak üzere 500'den fazla profesyoneli istihdam etmektedir. ISO 9001:2015 sertifikası altında faaliyet gösteren Xi'an Hoan, tel halat izolatörleri, titreşim takozları, sürtünme damperleri, amortisörler ve LC filtrelerinden oluşan bir ürün portföyüyle 25'ten fazla ülkedeki müşterilere hizmet vermektedir. Çözümlerimiz endüstriyel makineler, denizcilik mühendisliği, enerji üretimi, demiryolu ve ulaşım sistemleri, hassas enstrümantasyon ve ticari bina hizmetlerinde kullanılmaktadır.

Bugün mühendislik ekibimizle iletişime geçinJGX-0160D-3.2A'yı bir sonraki tasarımınıza entegre etmek için 3D CAD modelleri, teknik veri sayfaları veya uygulamaya özel danışmanlık talep etmek için.
